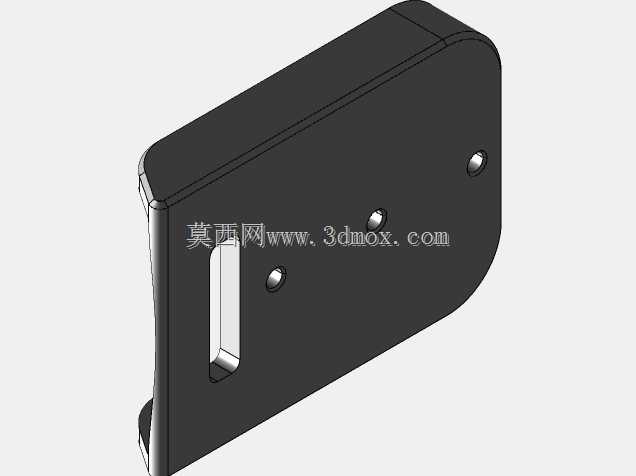

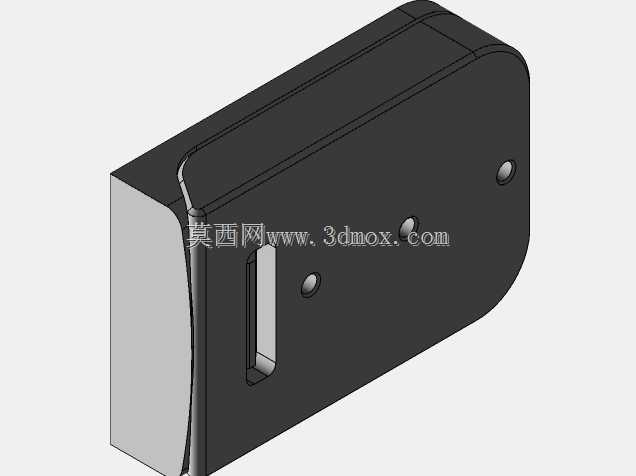

适配得伟电池的脱蜡安装固定支架

　　在车间脱蜡作业的工位布局里，手持电动工具的电池收纳与固定一直是容易被忽略的细节，不少作业场景下工人习惯将备用电池随意放置在工作台边缘，既容易因磕碰导致电池接片变形，也会在脱蜡操作时被飞溅的蜡料污染电池触点，增加接触不良的故障概率，这款适配得伟系列电池的固定支架，正是针对这类现场痛点完成的结构设计。从实际使用场景出发，支架首先要满足电池快取快放的操作需求，因此在卡槽的配合公差上做了反复调整，既不会因为间隙过小导致电池插拔卡滞，也不会因为间隙过大造成电池挂载后晃动松脱，日常作业时单手即可完成电池的取放动作，不需要额外的解锁操作，适配工位上高频更换电池的作业节奏。结构设计上，支架主体采用一体式的块状构型，一侧做了贴合电池外形的内凹卡槽，

　　卡槽边缘做了小圆角过渡，避免电池插拔过程中外壳被硬棱刮花，同时在支架的安装面预留了两个螺丝过孔，孔位的位置避开了电池插入后的干涉区域，实际安装时可以使用常规的木螺钉或者机螺钉，将支架垂直固定在工位侧壁、设备机架或者工作台下方的空余位置，充分利用零散的安装空间，不需要额外占用工作台的操作平面。考虑到3D打印加工的工艺特性，结构设计时特意做了壁厚的均匀化处理，整体壁厚保持在2.5mm到3mm之间，既保证足够的结构强度来承载电池的重量，也避免打印过程中因为壁厚差过大出现翘曲变形，螺丝孔位置做了局部的加厚补强，防止螺丝锁紧时柱位开裂，最初设计时预留的第三个安装凸台，在实际测试中发现对整体固定强度的提升作用极小，反而会增加安装时的对位难度，

　　因此最终版本去掉了这个冗余结构，仅保留两个对称布置的安装孔，两个点位的固定已经完全可以满足垂直挂载或者底面固定的强度需求，哪怕是频繁插拔电池也不会出现支架松动的情况。安装边界方面，支架整体外轮廓做了一端圆弧过渡的处理，没有尖锐的外凸棱角，安装在人员走动频繁的工位旁也不会造成磕碰划伤，卡槽的深度经过多轮实测，刚好可以卡住电池的挂载卡位，电池插入后外露部分的尺寸和电池本身的手持位匹配，抽拉时的受力点刚好在手指方便施力的位置，不会出现抠取困难的问题。实际测试过程中，针对脱蜡工位的高温环境，材料选型上建议使用耐温性能较好的打印耗材，避免长期靠近加热工位出现支架软化变形的问题，支架的表面没有多余的装饰结构，

　　平整的外表面也方便日常清理附着的蜡渍，只需要用普通的车间抹布擦拭即可保持清洁，不会有积蜡的卫生死角。从设备配套的角度来说，这款支架不仅可以用在脱蜡作业的工位上，也可以配套在各类使用得伟电池供电的移动作业设备旁，作为备用电池的固定挂载座，比如移动抛光设备、现场打孔作业的临时工位，都可以通过螺丝快速固定这款支架，解决电池随手放置的管理问题，结构上没有复杂的卡扣或者活动零件，长期使用也不会出现零件磨损失效的问题，维护成本几乎为零。在建模过程中，所有的配合尺寸都是通过实物电池反复测量校准的，卡槽的每一个限位面都和电池的对应外形做了贴合验证，不会出现电池插不到位或者装进去取不出来的情况，安装孔的孔径适配市面上最常用的6号木螺钉，不需要专门定制特殊规格的紧固件，现场安装时随手就能找到合适的螺丝完成固定，对于需要自行做工位改造的车间维护人员来说，不需要额外加工复杂的安装结构，只需要在目标安装面钻两个对应位置的底孔，就能把支架牢牢固定住。
