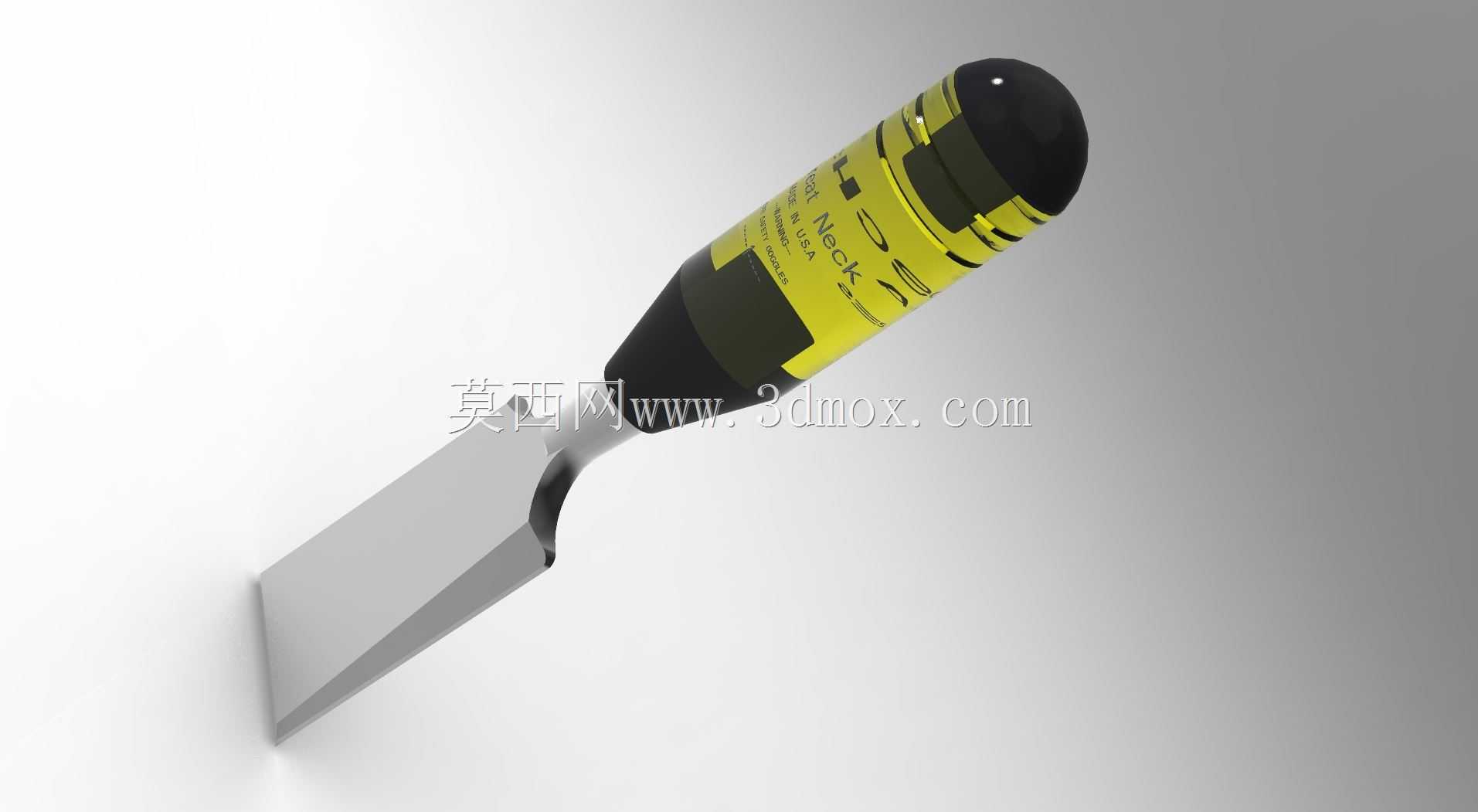

木工平刃凿子结构设计三维数模

　　这款平刃木工凿的三维结构设计，完全围绕木工作业的实际切削工况展开，首先从刃口部分的设计逻辑来看，平凿的核心作业场景涵盖实木开榫、裁口、剔槽、修平榫卯结合面，也可适配软金属、硬质塑料的小余量修整作业，刃口采用平直楔形结构，楔角控制在25度到30度区间，这个角度区间是经过多轮木工作业验证的：角度过小虽然刃口锋利度更高，但连续敲击作业时容易出现刃口崩缺，角度过大则会导致切削阻力陡增，推削时需要施加更大的轴向力，作业效率明显下降。刃部的夹持段设计了锥度过渡结构，与手柄的安装孔采用过盈配合，配合面长度占到手柄总长度的三分之一，避免敲击作业时凿身从手柄中脱出，同时在凿身与手柄衔接的位置设计了加厚的撞击肩台，肩台端面做了平面度管控，

　　确保敲击时的冲击力能够沿凿身轴线垂直传递，不会出现偏载导致的凿身弯曲。手柄部分采用符合人体工学的收腰造型，表面做了防滑纹理结构，握持时手掌的贴合度更高，长时间推削或者持握敲击时不容易打滑，手柄尾部的敲击端做了圆弧过渡的加厚设计，能够承受木锤连续敲击的冲击力，不会出现端部开裂的问题。从安装边界和尺寸适配来看，这款平凿的刃口宽度为常用的25mm规格，整体长度控制在260mm左右，其中凿身金属部分长度为140mm，手柄长度为120mm，这个尺寸比例既能够保证凿身有足够的刚性，在深槽剔削作业时不会出现明显的形变，又能够让手柄有足够的握持空间，适配不同手型的操作人员使用。在建模过程中，所有的过渡圆角都做了工艺性考量，

　　刃部到凿身的过渡圆角为R2，既避免了应力集中导致的凿身断裂，又不会因为圆角过大影响凿子伸入窄槽作业；手柄表面的防滑槽深度控制在1mm，间距5mm，既能够起到防滑作用，又不会因为槽深过深积攒木屑难以清理。从实际使用的功能特性来看，这款凿子的金属凿身采用整体平直度管控，全长直线度公差控制在0.1mm以内，确保敲击切削时刃口的行进方向不会偏移，能够保证榫槽的侧壁垂直度，这一点对于木工榫卯装配来说至关重要，一旦凿身弯曲，剔出的榫槽就会出现侧壁倾斜，导致装配时榫头无法完全贴合，结合强度大幅下降。另外，凿身的表面做了防锈处理结构设计，建模时预留了表面处理的涂层厚度，不会因为涂层堆积导致凿身与手柄的配合尺寸出现偏差。在作业场景适配方面，

　　这款平凿既可以配合木锤做敲击式切削，用于快速去除大余量的木材，也可以单手握持做推削修整，用于精细修平榫卯的结合面，适配家具制作、古建筑木作修复、家装木作安装等多个场景的使用需求。设计过程中还考虑了刃口修磨的便利性，刃部的楔形面做了等斜度设计，操作人员后续使用中修磨刃口时，只需要贴合斜面均匀打磨即可，不需要复杂的角度找正，降低了工具的日常维护难度。从结构强度校核的角度，建模时针对敲击作业的受力工况做了结构优化，凿身的核心受力段没有设计应力集中的缺口或者截面突变，所有的截面变化都采用平滑过渡，能够承受最大150N的瞬时敲击冲击力，满足日常高强度木工作业的使用需求，不会出现正常使用下的断裂、变形问题。
