60规格伺服电机传动安装支撑座

　　在直线传动模组、滚珠丝杠副配套的伺服传动布局中，电机安装支撑座是直接决定传动同轴度、运行稳定性的核心衔接零件，这款适配60mm法兰规格伺服电机的支撑座，主要承担电机本体固定、丝杠端轴承支撑、传动同轴度校准的多重作用，常见于非标自动化设备的线性运动轴、小型数控机床进给轴、点胶设备位移轴、检测设备平移机构等场景，是把伺服电机旋转输出平稳传递给丝杠传动副的关键衔接部件。

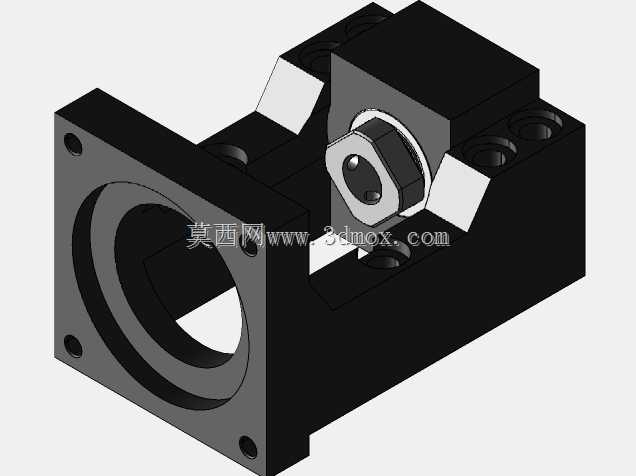

　　从实际装配逻辑来看，这类支撑座的设计首先要解决的是电机输出轴与丝杠端的同轴度偏差问题，避免因安装错位导致的轴承磨损加快、电机运行负载异常、传动抖动等问题。这款支撑座采用一体化铸铁或铝合金铣削成型的主体结构，左侧为方形电机安装法兰面，法兰面开设四个对应60伺服电机安装孔位的M5螺纹孔，孔位布局严格匹配60系列伺服电机的标准安装法兰尺寸，安装面做了精铣平处理，平面度控制在0.02mm以内，保证电机安装后端面与支撑座基准面完全贴合，避免电机安装出现倾斜。支撑座内部集成了丝杠端的深沟球轴承安装腔，轴承位采用镗孔精加工，孔径公差控制在H7级别，保证轴承外圈与安装腔的过渡配合精度，轴承预紧端通过锁紧螺母结构实现轴承内圈的轴向固定，可根据传动负载需求调整预紧力，消除轴承轴向游隙，提升传动刚性。

　　支撑座的底部设置有两个对称的安装沉孔，用于将整个支撑座固定在设备的安装基板或者线性模组的端面上，沉孔的位置尺寸匹配常见的1605、1610规格滚珠丝杠配套的线性模组端面安装孔位，安装时可通过止口定位快速找准安装位置，减少现场装配的校准工作量。支撑座两侧设计有三角形加强筋结构，连接电机安装法兰与底部安装基面，在电机启停瞬间的冲击载荷下，可有效避免法兰面出现形变，保证长期运行下的安装精度不发生偏移。

　　从安装边界来看，这款支撑座的轴向总长度适配60伺服电机输出轴的标准伸出长度，电机轴插入支撑座内部后，可通过联轴器与丝杠端直接连接，不需要额外加装轴套调整间距，支撑座内部预留了足够的联轴器容纳空间，可适配外径20mm-30mm范围内的梅花联轴器、膜片联轴器，满足不同传动扭矩需求的选型搭配。支撑座的整体外形轮廓做了倒角处理，没有尖锐棱角，避免装配过程中划伤操作人员，同时也减少了安装时与周边管线、其他结构件的干涉风险。

　　在实际选型应用中，这类集成式电机支撑座相比分体式的电机安装板+独立轴承座的结构，省去了两个零件之间的同轴度校准环节，装配时只需要将支撑座固定在模组端面，再依次装入轴承、锁紧螺母、联轴器，最后固定伺服电机即可完成装配，能大幅缩短设备的装配周期，同时一体化结构的抗振性能更好，在伺服电机高速启停、频繁正反转的工况下，不会出现分体式结构常见的连接螺栓松动、同轴度偏移等问题。支撑座的轴承安装腔外侧设计有密封圈安装槽，可加装防尘密封圈，阻挡加工过程中产生的切屑、粉尘进入轴承内部，延长轴承的使用寿命，适合在有少量粉尘的车间加工环境下长期使用。

　　从结构设计的细节考量，这款支撑座的电机安装法兰面与轴承安装腔的同轴度在加工时一次装夹完成精加工，从工艺上保证了电机轴与丝杠的同轴度基础，装配时不需要反复调整垫片来修正同轴误差，普通装配人员即可完成高精度的传动组件装配，降低了对装配人员的技能要求。支撑座的锁紧螺母位置预留了扳手操作空间，装配时可方便地使用勾型扳手调整锁紧螺母的预紧力度，不需要额外设计避让结构，后期维护更换轴承时也可快速拆卸，减少设备停机维护的时间。
