手动折叠式康复代步轮椅结构设计

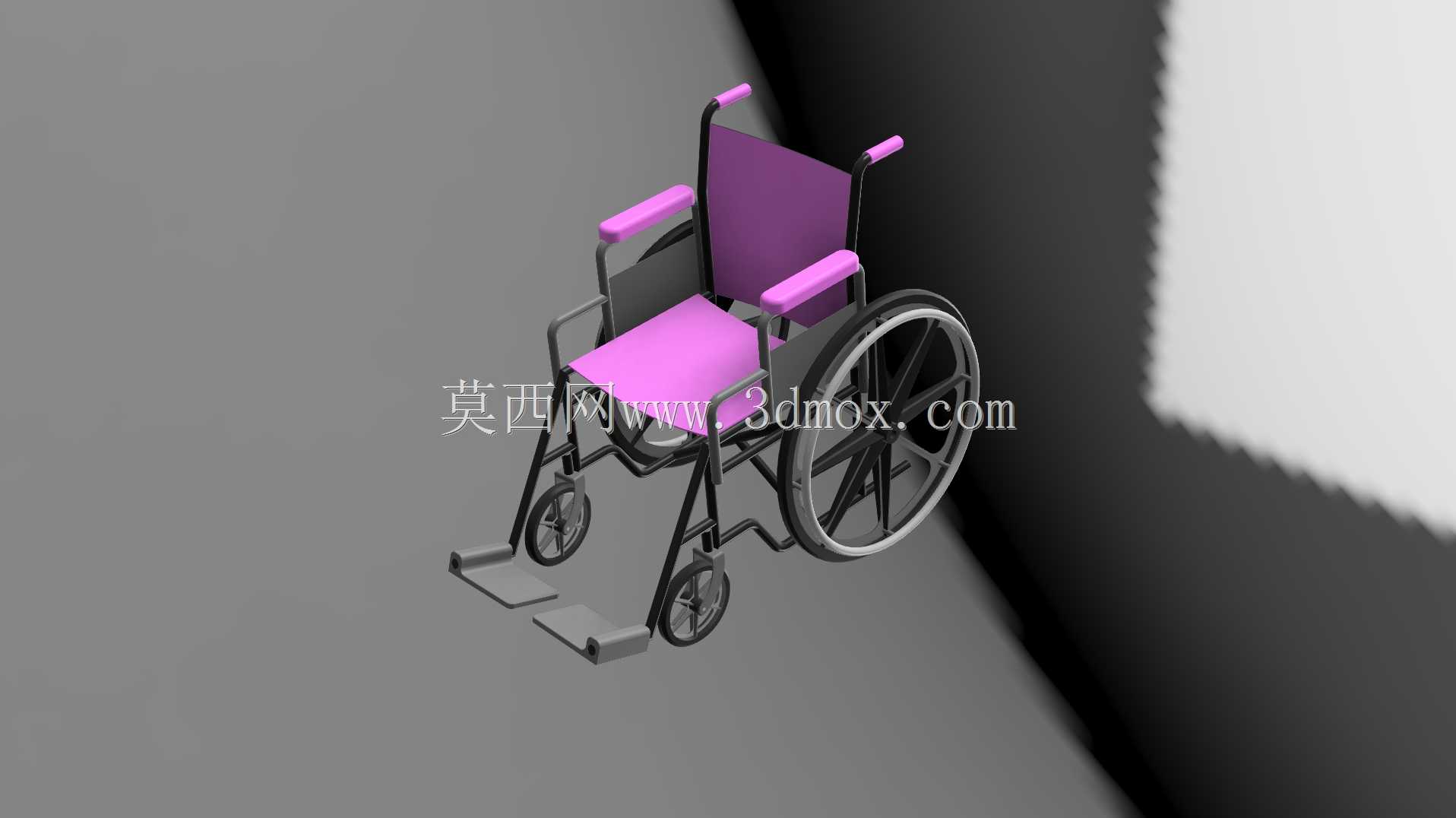

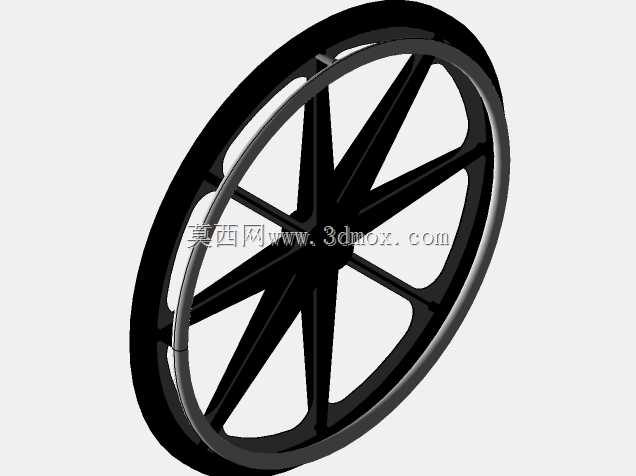

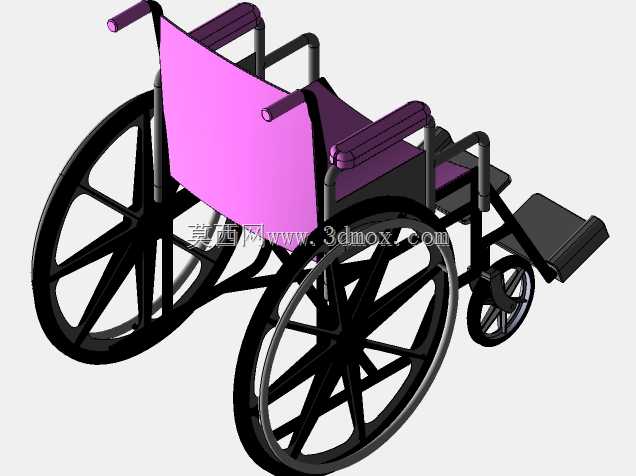

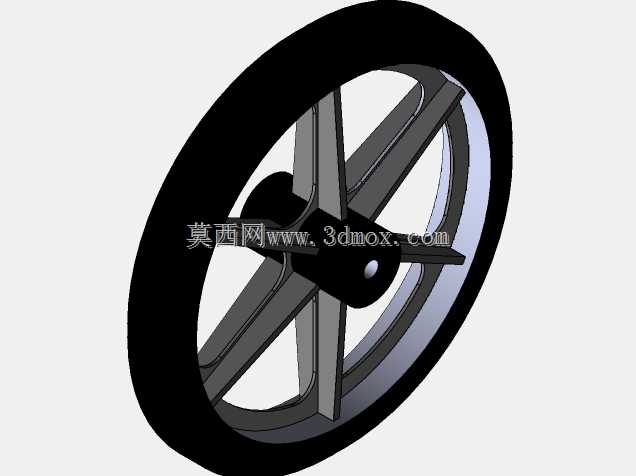

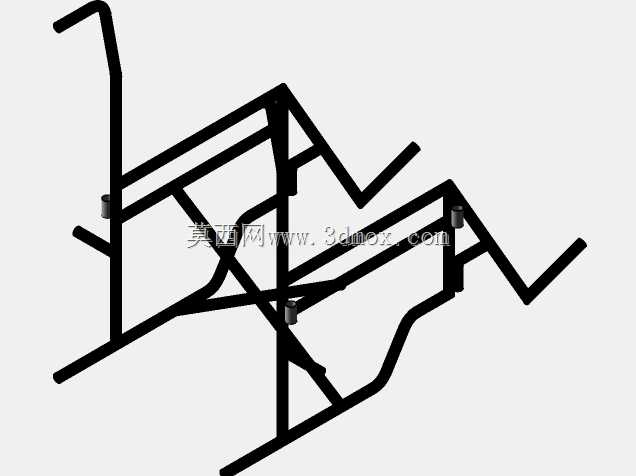

　　这款手动轮椅的三维结构设计，核心围绕下肢行动障碍人群的日常出行、康复训练场景展开，覆盖居家室内移动、社区短距离出行、医疗机构转运等多场景使用需求，区别于电动轮椅的厚重结构，这款手动款优先控制整体自重，保证陪护人员推行、使用者自主手驱操作的省力性。从功能特性来看，整体采用双大轮加双前万向轮的四轮布局，后侧大轮为手驱驱动轮，轮圈位置设置防滑手拨圈，方便使用者自行拨动轮圈控制前进、转向与制动，前侧小直径万向轮负责转向导向，可在狭窄的居家过道、电梯轿厢内完成小半径转向，适配多数民用建筑的通行宽度要求。车架主体采用薄壁金属管材弯折焊接成型，在保证结构强度的前提下尽可能削减管壁厚度，降低整体设备重量，同时车架预留折叠铰接点位，

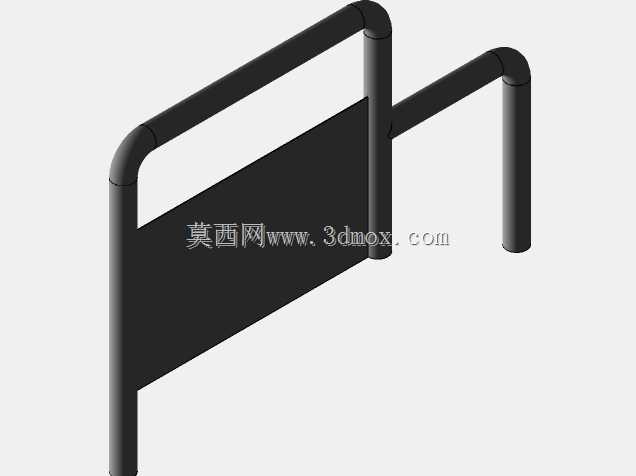

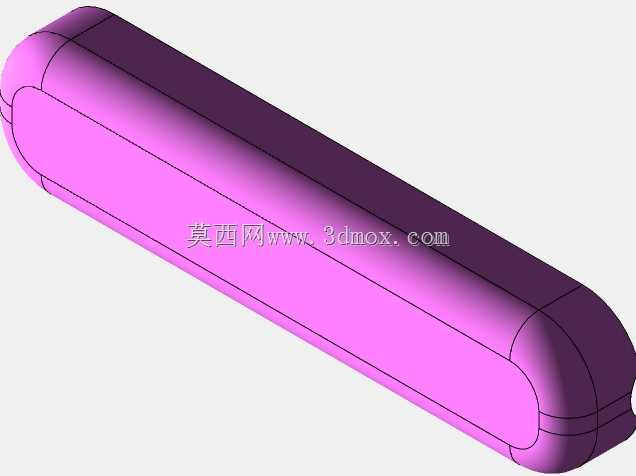

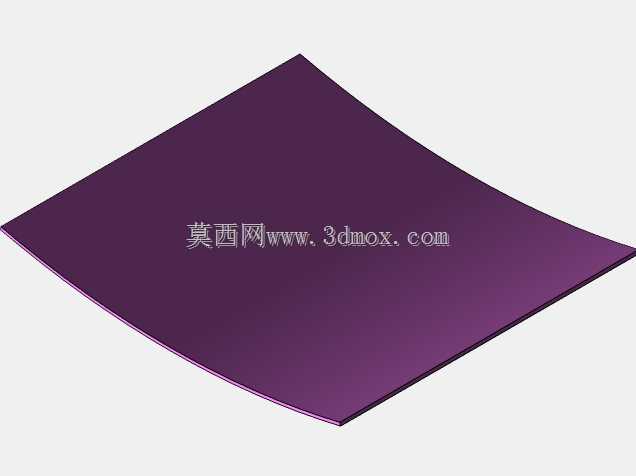

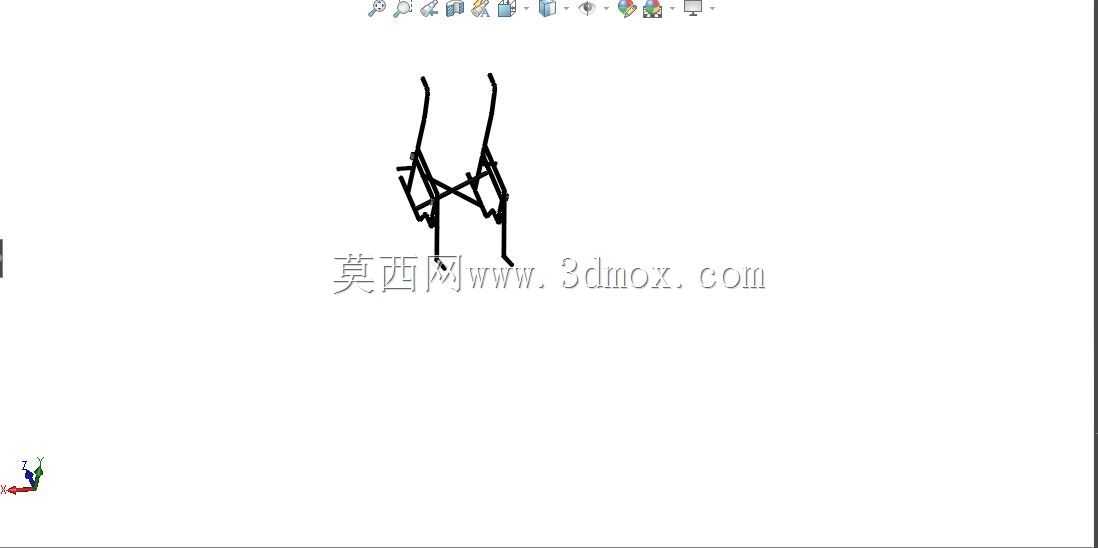

　　可实现侧向快速折叠，折叠后整体厚度控制在30厘米以内，能够轻松放入家用轿车后备箱、居家储物柜等狭小存储空间，解决非使用状态下的收纳难题。座椅与靠背部分采用曲面成型设计，座面设置5度左右的后倾角度，避免使用者长时间乘坐出现向前滑移的问题，靠背贴合人体脊柱自然曲度，搭配软质包覆的扶手与脚踏，提升长时间乘坐的舒适度，扶手采用可上翻的铰接结构，方便使用者从轮椅侧方平移至床面、座椅等位置，降低转移难度，脚踏为可翻转结构，使用者上下轮椅时可将脚踏向上翻起，避免磕碰腿部。从设计思路层面，建模阶段优先完成车架主体的受力路径搭建，先确定大轮安装轴、前轮转向立轴、座椅支撑面、靠背支撑点的核心位置，保证整体重心落在四轮支撑体的中心区域，

　　避免坡道通行时出现前倾、后翻的风险，大轮安装轴的位置略靠后于座椅重心点，使用者自主手驱时的发力角度更符合人体工程学，减少长时间操作的手臂疲劳感。尺寸边界方面，整体展开状态下的总宽度控制在65厘米以内，满足多数无障碍通道的宽度通行要求，座面高度设置为45厘米，适配常规居家床面、座椅的高度，方便使用者平移转移，扶手高度距离座面22厘米，适配多数成年人坐姿下的手臂自然放置高度，靠背总高度为80厘米，可对使用者腰背部形成有效支撑，大轮直径为60厘米，手拨圈的直径略小于大轮直径，方便手部抓握发力，前万向轮直径为15厘米，可轻松越过5厘米以内的门槛、路面小凸起，适配社区内的常见路面状况。结构细节上，后轮位置配套设置手动制动闸，

　　制动闸把设置在扶手前端位置，使用者或陪护人员可随手捏合实现驻车制动，在坡道停留、上下转移时保证设备稳定，车架管材的弯折位置均做圆弧过渡处理，避免尖锐棱角磕碰使用者，所有铰接转动位置均设置耐磨衬套，减少长期使用的结构磨损，延长设备使用寿命。建模过程中对所有转动副的活动范围做了干涉检查，确认折叠、扶手翻转、脚踏翻起、前轮转向等所有动作均无结构卡滞，各部件之间预留足够的装配间隙，保证实际生产装配后各活动部件动作顺畅，不会出现摩擦异响、卡滞等问题。
