八步间歇式转盘传动机构设计

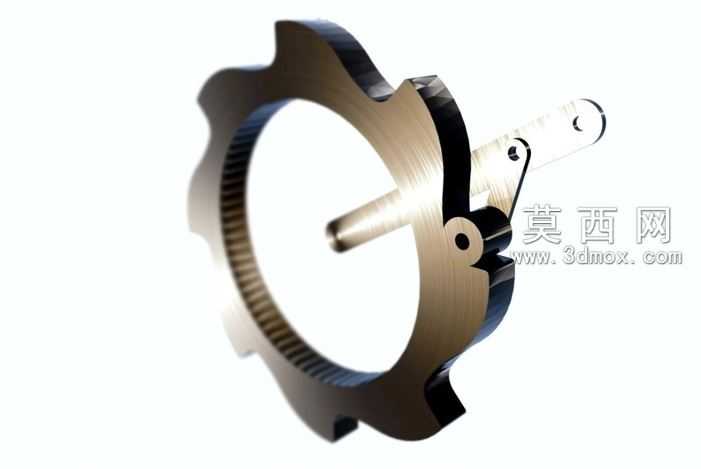

本作品为八步间歇式转盘传动机构，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动设计规范，对各部件的配合公差、运动行程进行了精准约束。整体模型分为异形槽轮转盘与驱动拨杆两大核心部件，异形槽轮转盘外缘设置八组对称分布的定位卡槽，卡槽轮廓采用渐开线过渡设计，可在拨杆驱动过程中实现顺滑的啮合与脱离，避免刚性冲击；转盘内圈为光滑定位环面，可配套安装轴承组件实现回转支撑，中心预留标准安装孔位，适配常规传动轴的装配需求。驱动拨杆采用扁平长条式结构，一端设置与转盘卡槽匹配的圆柱驱动销，另一端设置铰接定位孔与动力输入轴连接，拨杆杆身做了等强度减重处理，在保证结构刚性的前提下降低整体转动惯量，提升机构动态响应性能。材质渲染阶段，转盘主体采用哑光金属质感的合金钢材质，表面添加细微的磨砂纹理与倒角高光效果，还原真实机加工零件的表面质感；驱动拨杆采用同系金属材质，边缘做锐化处理凸显加工精度，背景采用浅灰色渐变柔光环境，搭配底部柔和的反射阴影，将机构的立体结构与装配关系清晰呈现。设计过程中重点验证了八步间歇传动的运动逻辑，通过运动仿真模拟拨杆每旋转一周，驱动转盘完成八分之一周的定角度转动，静止阶段转盘卡槽与拨杆锁止面完全贴合，保证定位精度无窜动，整体结构可直接应用于自动化生产线的工位转序、多工位加工台的间歇送料等场景，建模时所有特征均保留参数化编辑属性，可根据实际使用需求调整卡槽数量、转盘直径、拨杆长度等核心参数，适配不同的传动比与负载要求。
