经典.44口径左轮手枪三维建模作品

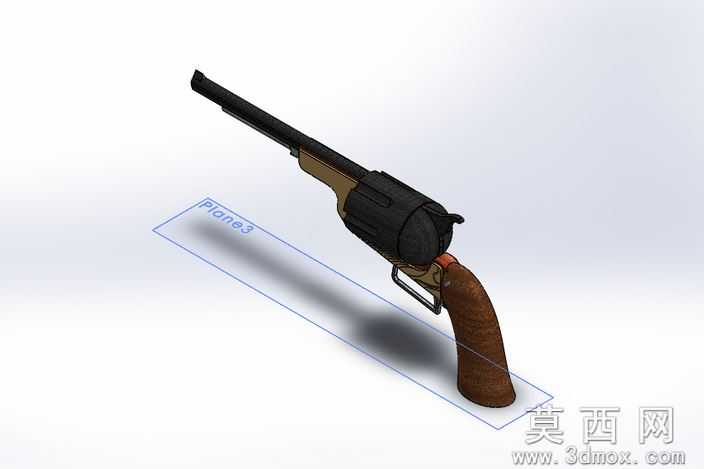

本作品为.44口径左轮手枪的三维参数化建模成果，建模过程以SolidWorks为核心工具，遵循枪械真实结构比例完成全零件的参数化绘制，所有部件均采用自底向上的装配逻辑，确保各运动机构的干涉检查完全符合实物运行逻辑。建模阶段首先完成枪管组件的绘制，根据.44口径的真实尺寸设定内膛参数，枪管外部的轮廓曲面通过放样特征结合引导线约束生成，保证枪管锥度与原版枪械完全一致。转轮弹巢部分采用圆周阵列特征完成六个弹膛的均布设计，弹巢外壁的防滑纹路通过包覆特征生成，既还原了实物的操作手感设计，也保证了模型细节的还原度。握把部分参考经典木质握把的人体工学曲面，通过样条曲线构建多截面曲面，再经加厚、圆角处理完成实体建模，握把表面的纹理通过外观贴图结合凹凸映射实现，还原木质握把的细腻质感。扳机护圈、击锤等小型金属部件采用拉伸、切除、扫描等基础特征组合绘制，所有棱角处均添加符合枪械加工工艺的圆角参数，避免模型出现尖锐不合理的结构。装配阶段严格按照左轮手枪的实际装配关系添加配合约束，转轮与转轮座之间添加旋转配合，击锤与击发机构添加对应的限位配合，可模拟转轮转动、击锤待击、扳机扣动的完整动作流程。渲染阶段采用SolidWorks自带的Photoview360渲染工具，金属部件分别赋予烤蓝钢、黄铜两种金属材质，调整材质的粗糙度、反射率参数还原不同金属部件的表面质感，木质握把赋予哑光木纹材质，添加轻微的凹凸纹理模拟木材的自然肌理，场景采用柔和的三点布光，搭配浅灰色渐变背景突出枪械主体结构，最终渲染效果清晰展现了该款左轮手枪的经典造型与结构细节，可用于枪械结构教学、军事科普展示、游戏资产制作等多个场景。
