带收纳支架的叠放式防滑杯垫结构

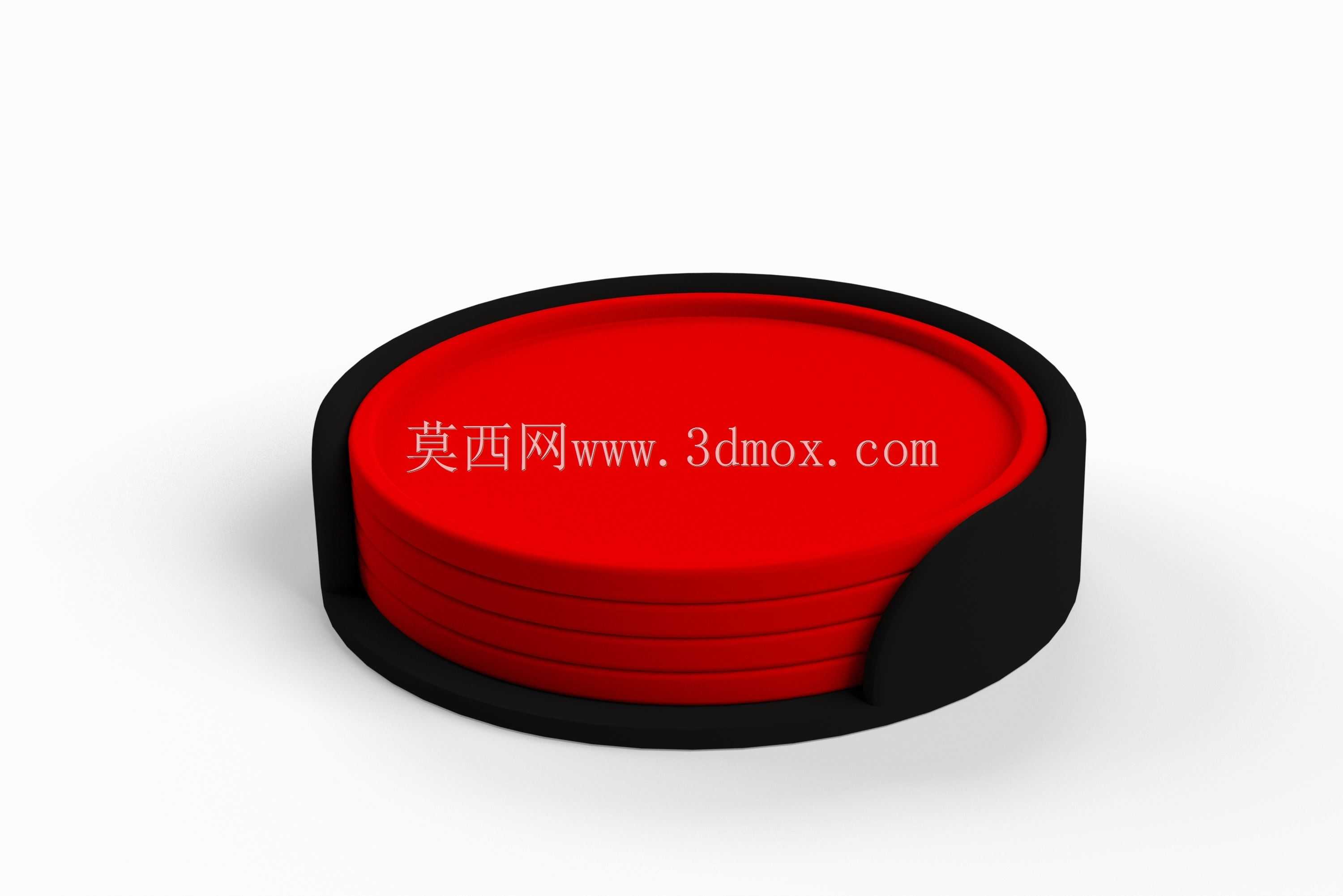

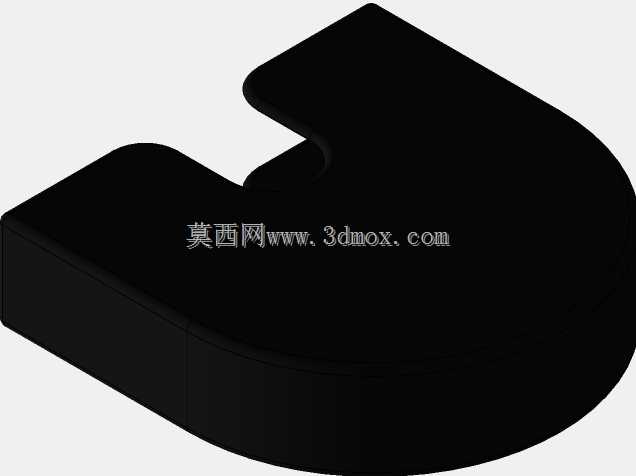

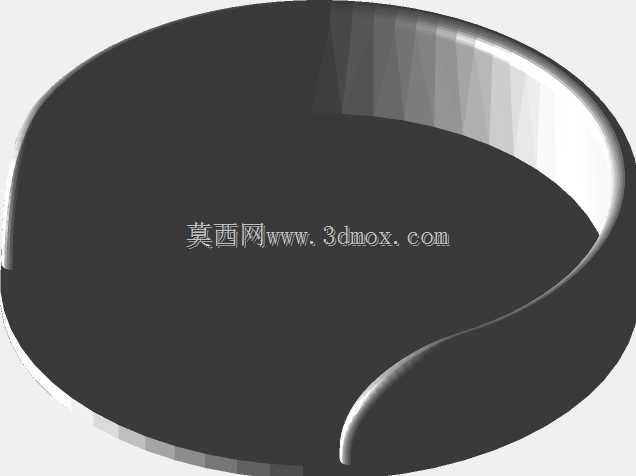

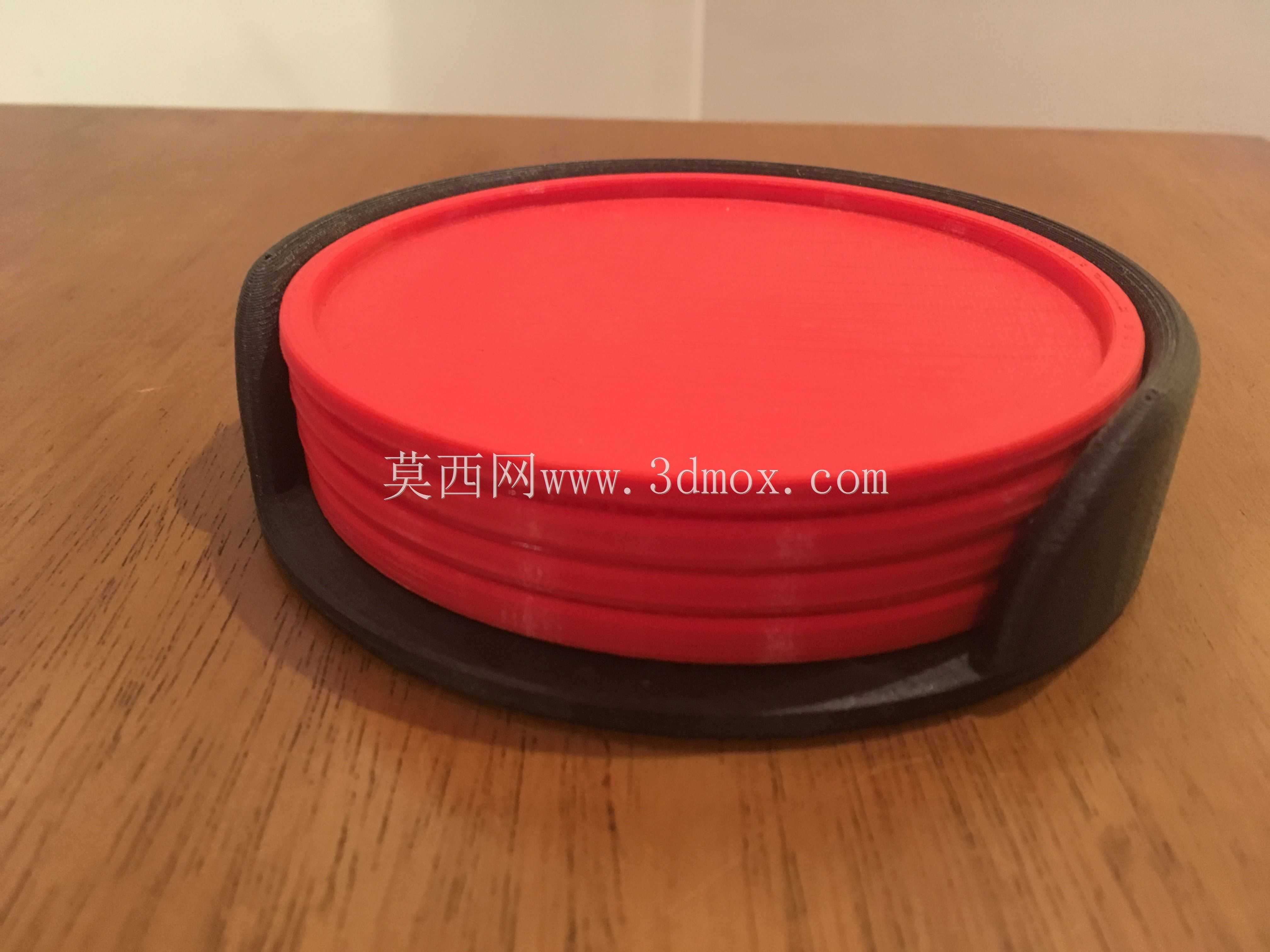

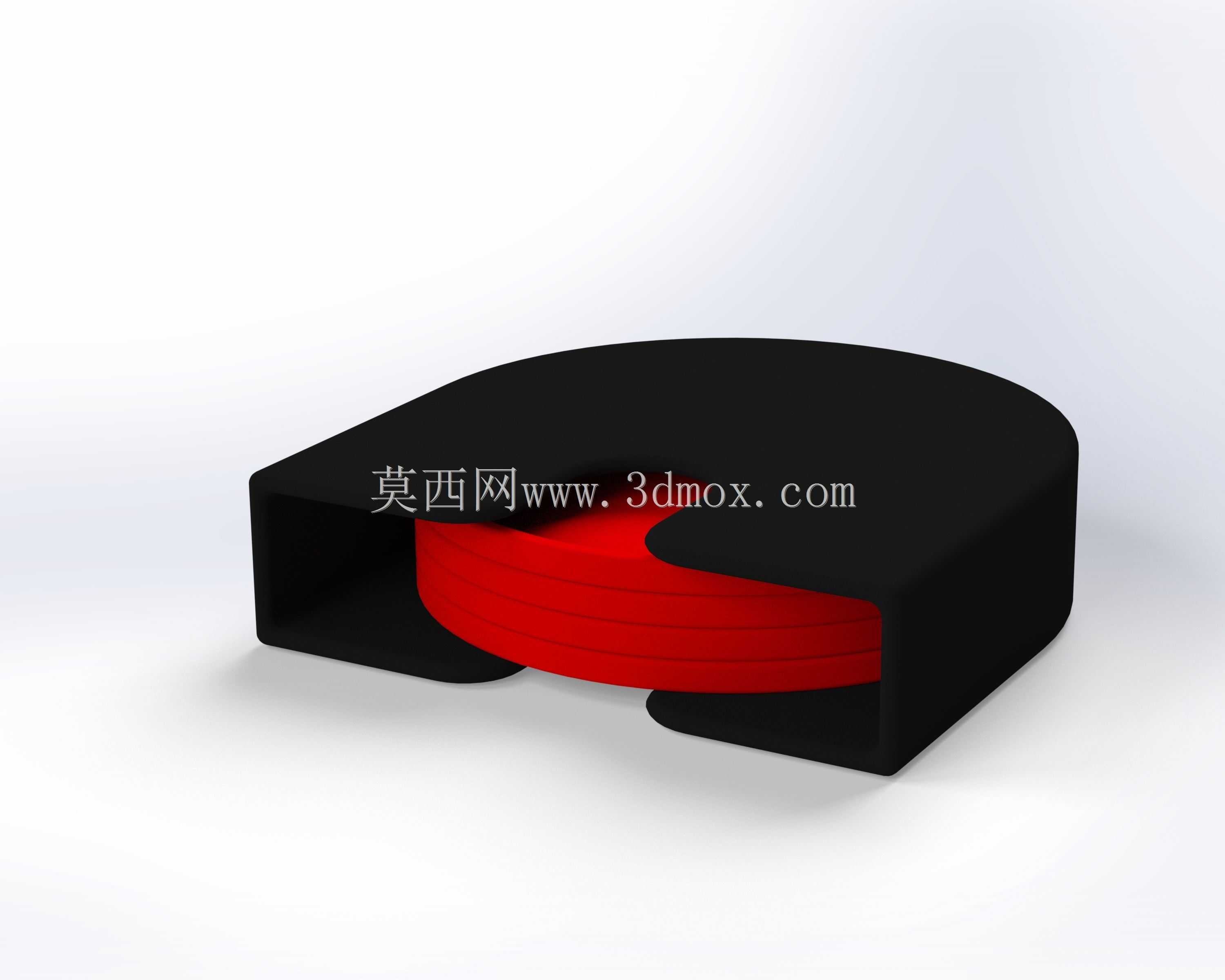

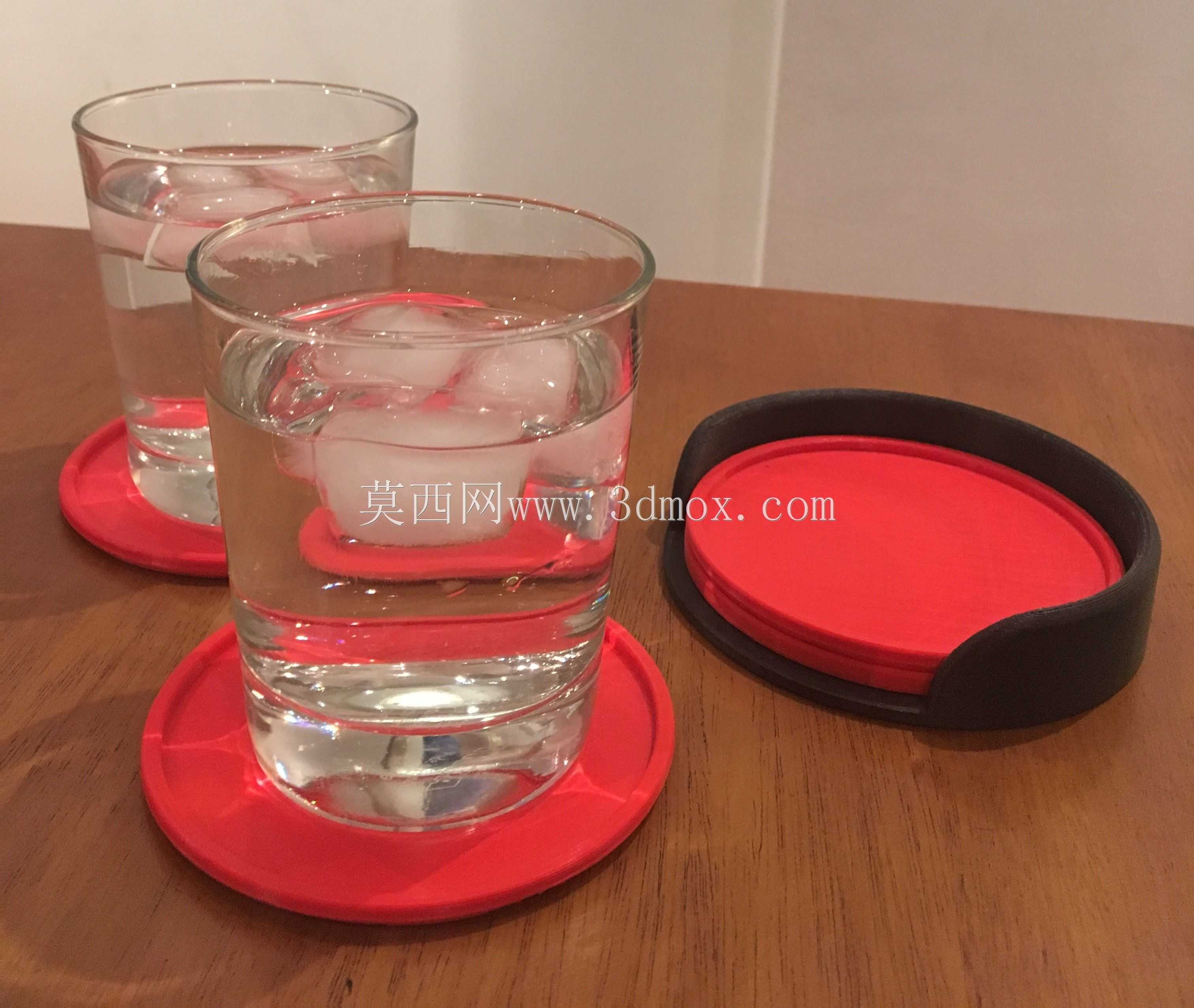

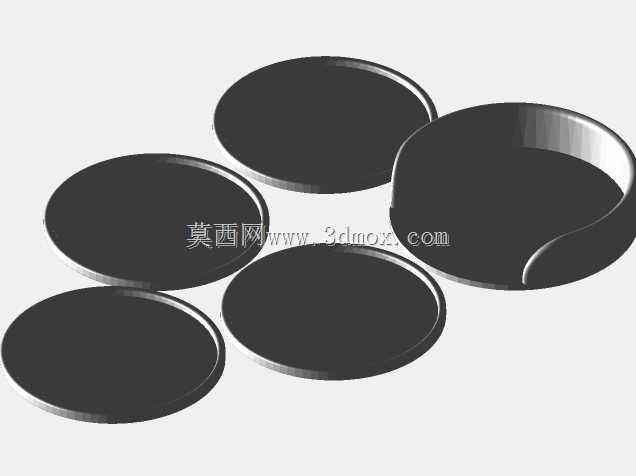

　　日常办公与居家场景中，桌面杯具的放置一直是容易被忽略的细节，敞口杯具外壁凝结的冷凝水、杯底残留的水渍很容易在桌面留下印渍，温度较高的饮品还可能烫损桌面涂层，这类问题在木质桌面、玻璃办公桌上尤为突出。这套带支架的杯垫结构，核心是解决零散杯垫收纳混乱、取用不便的问题，同时兼顾杯垫本身的防滑、隔水功能。从结构设计来看，整套组件包含4片独立杯垫与1个配套收纳支架，杯垫采用圆形叠放设计，单块杯垫的边缘做了阶梯式限位结构，叠放时相邻杯垫可以通过边缘的台阶互相卡合，不会出现侧滑散落的情况，收纳支架采用半包围式的侧托结构，没有做全封闭的围边，一方面可以减少材料用量，另一方面取放杯垫时不需要对准卡槽，从任意一侧都可以抽出单片杯垫，

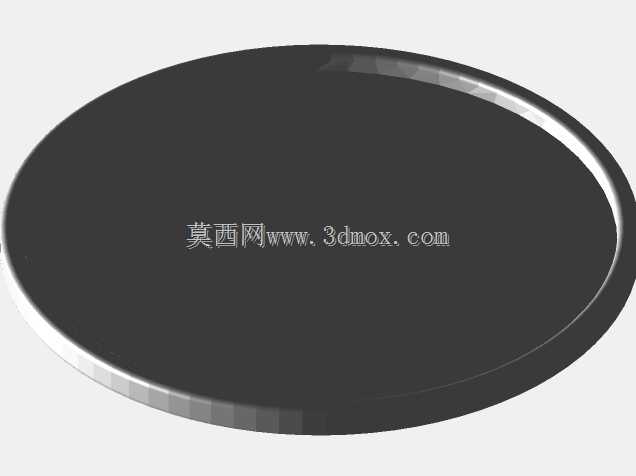

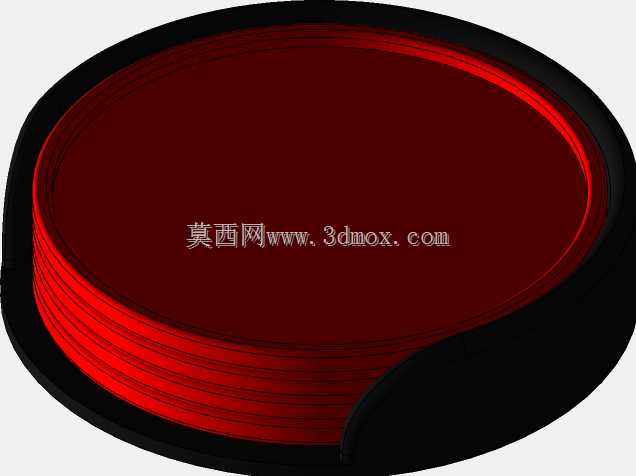

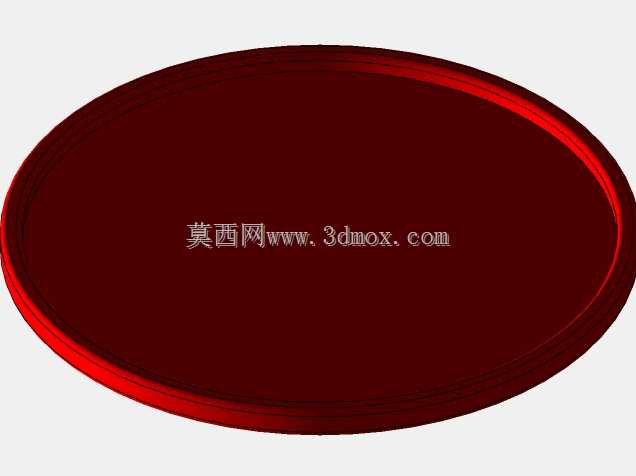

　　使用时的操作门槛更低。杯垫的主体接触层做了微凹的盘面设计，杯底放置后可以在盘面形成微小的容水空间，即使杯底带少量水渍也不会顺着杯垫边缘流到桌面，盘面的深度控制在1.2mm，既不会因为凹陷过深导致杯底放置不稳，也能容纳常规冷饮杯外壁凝结流下的冷凝水量。支架的底部做了整圈的防滑底边，与桌面接触的面采用软性材质贴合，放置在光滑桌面时不会因为抽拉杯垫带动支架移位，支架的侧托高度刚好承托4片叠放的杯垫，最上方的杯垫盘面与支架顶部齐平，不会出现杯垫高出支架容易被碰落的问题。从安装与放置边界来看，整套结构不需要额外的固定件，直接放置在平整桌面即可使用，整体占用的桌面投影面积与常规大号马克杯的底座面积相当，不会过多占用桌面的有效使用空间，

　　单块杯垫的直径适配市面上绝大多数常规口径的水杯、马克杯、保温杯，杯垫的厚度控制在5mm，叠放4片后的总高度加上支架的总高度不超过35mm，放置在桌面不会遮挡显示器下方的视线，也不会和键盘、鼠标垫等桌面常用物件产生位置干涉。设计过程中没有采用复杂的装配结构，所有部件都可以通过一体注塑成型，不需要额外的粘接、紧固件装配，生产环节的工序更短，后期使用时如果单片杯垫出现磨损，也可以单独替换，不需要更换整套组件。杯垫与支架的接触位置做了微小的倒角处理，抽拉杯垫时不会出现卡滞，也不会因为尖锐的边缘刮伤杯身的漆面或者涂层，针对日常使用中容易出现的杯垫沾灰、沾留茶渍的问题，整个结构的所有表面都做了光滑面处理，没有细小的凹槽缝隙，

　　日常擦拭清洁时可以直接用抹布擦净，不会残留污渍在结构缝隙中。在办公场景的茶水间、个人工位，或是居家的餐桌、茶几上，这套结构都可以适配，相比零散放置的单片杯垫，带支架的设计可以让杯垫的存放更规整，不会出现需要使用时找不到杯垫的情况，半开放的支架设计也能让杯垫叠放时保持通风，清洗后的杯垫叠放也不容易因为闷湿产生异味。
