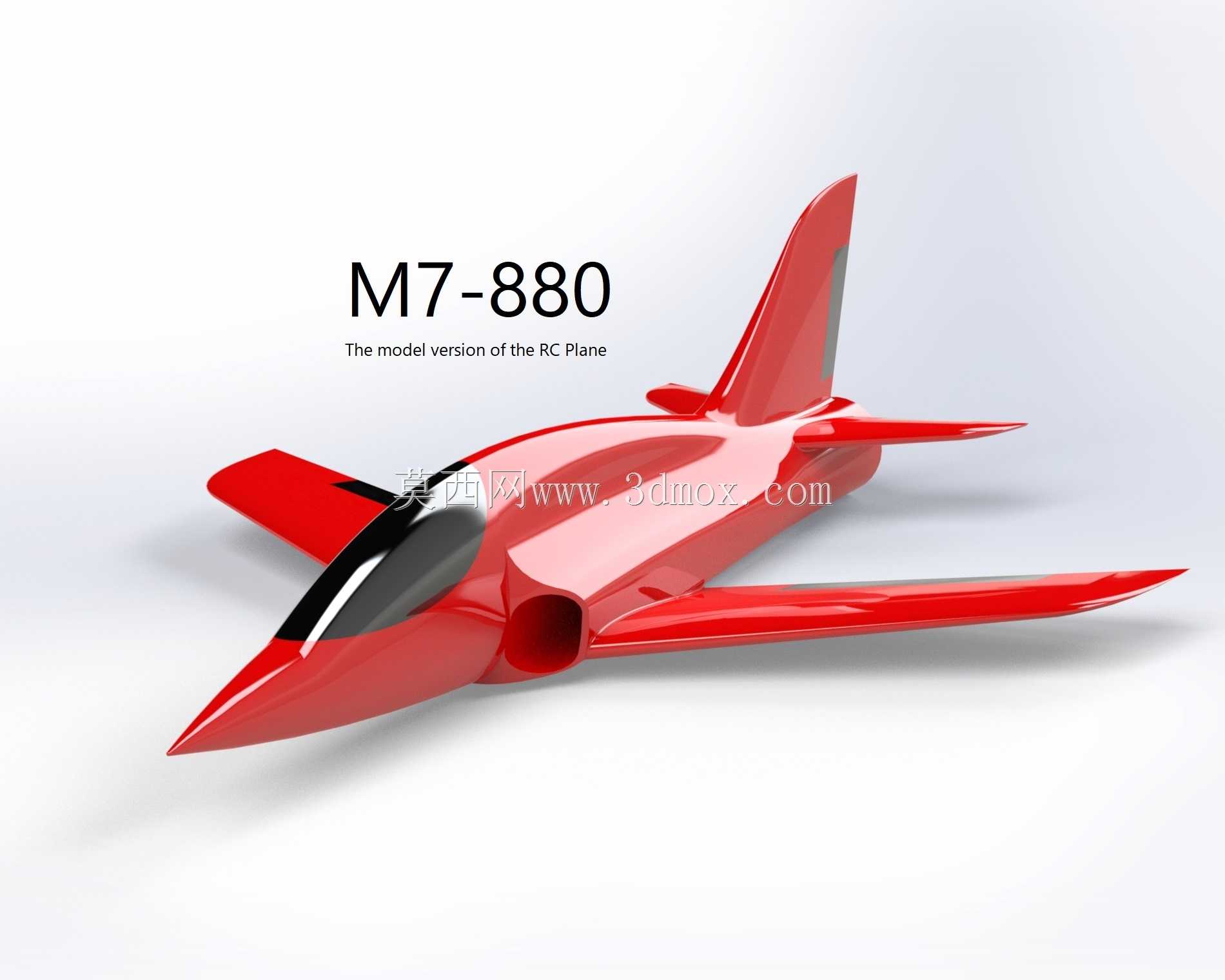

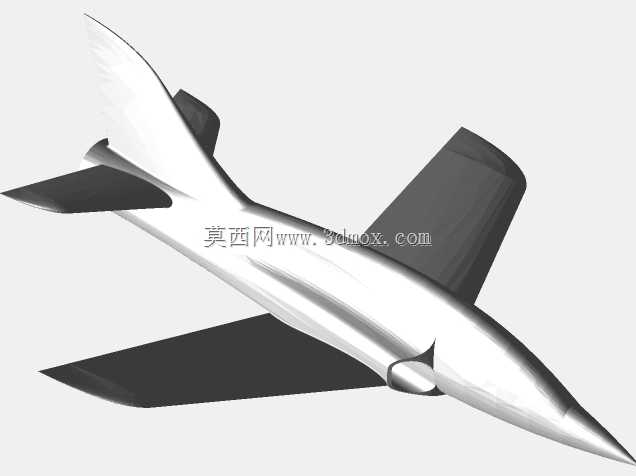

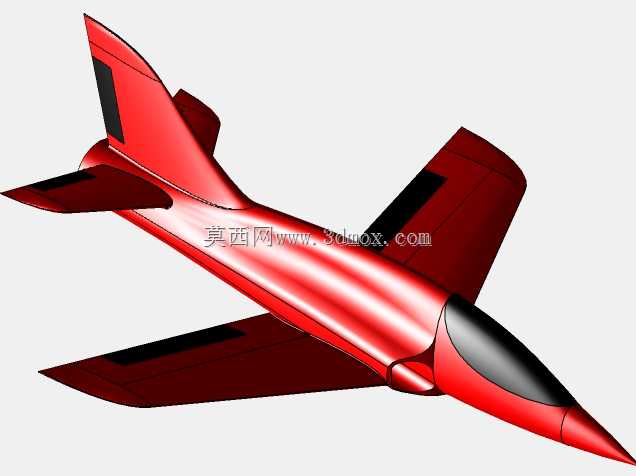

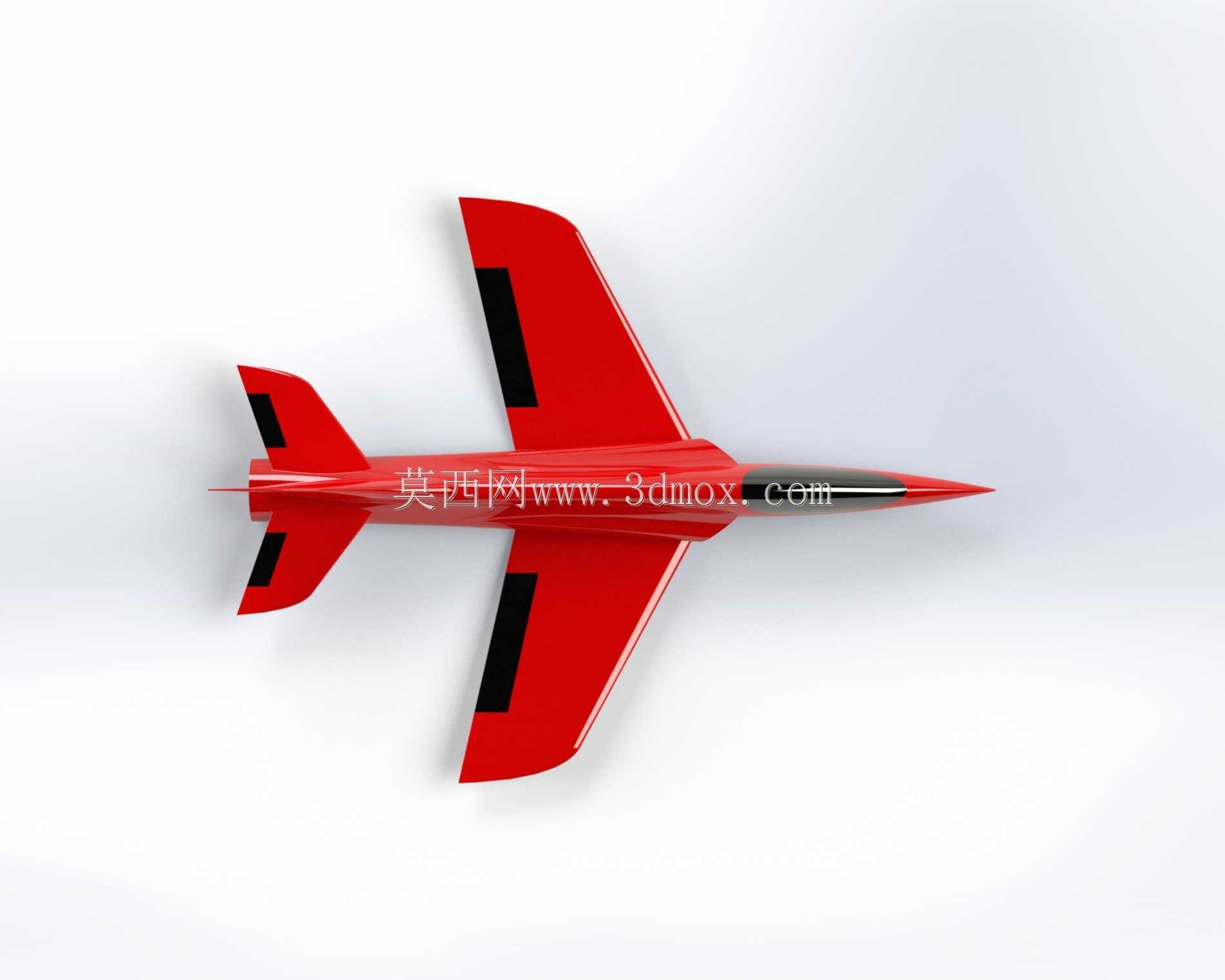

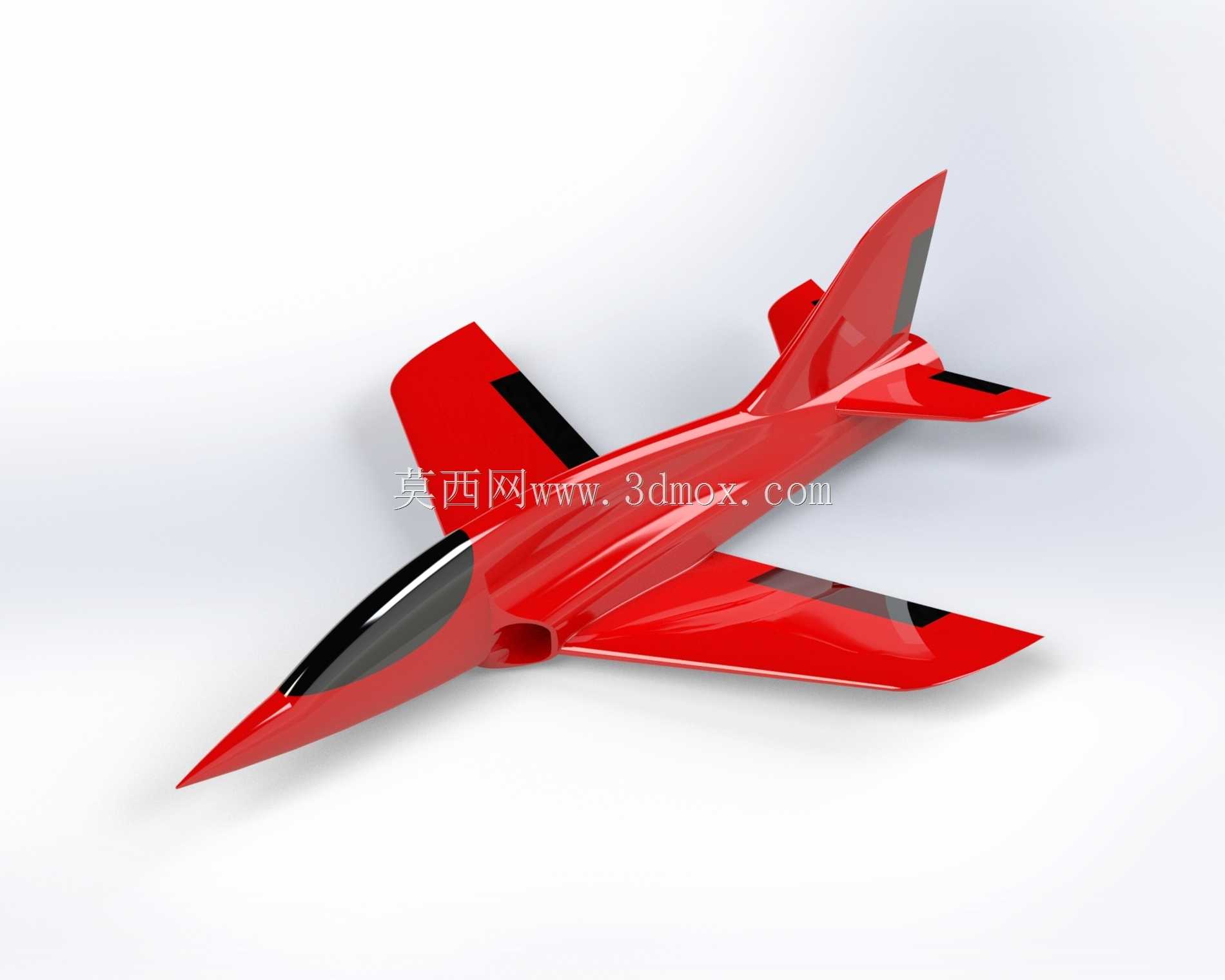

M7-880遥控竞速喷气式飞机外观结构

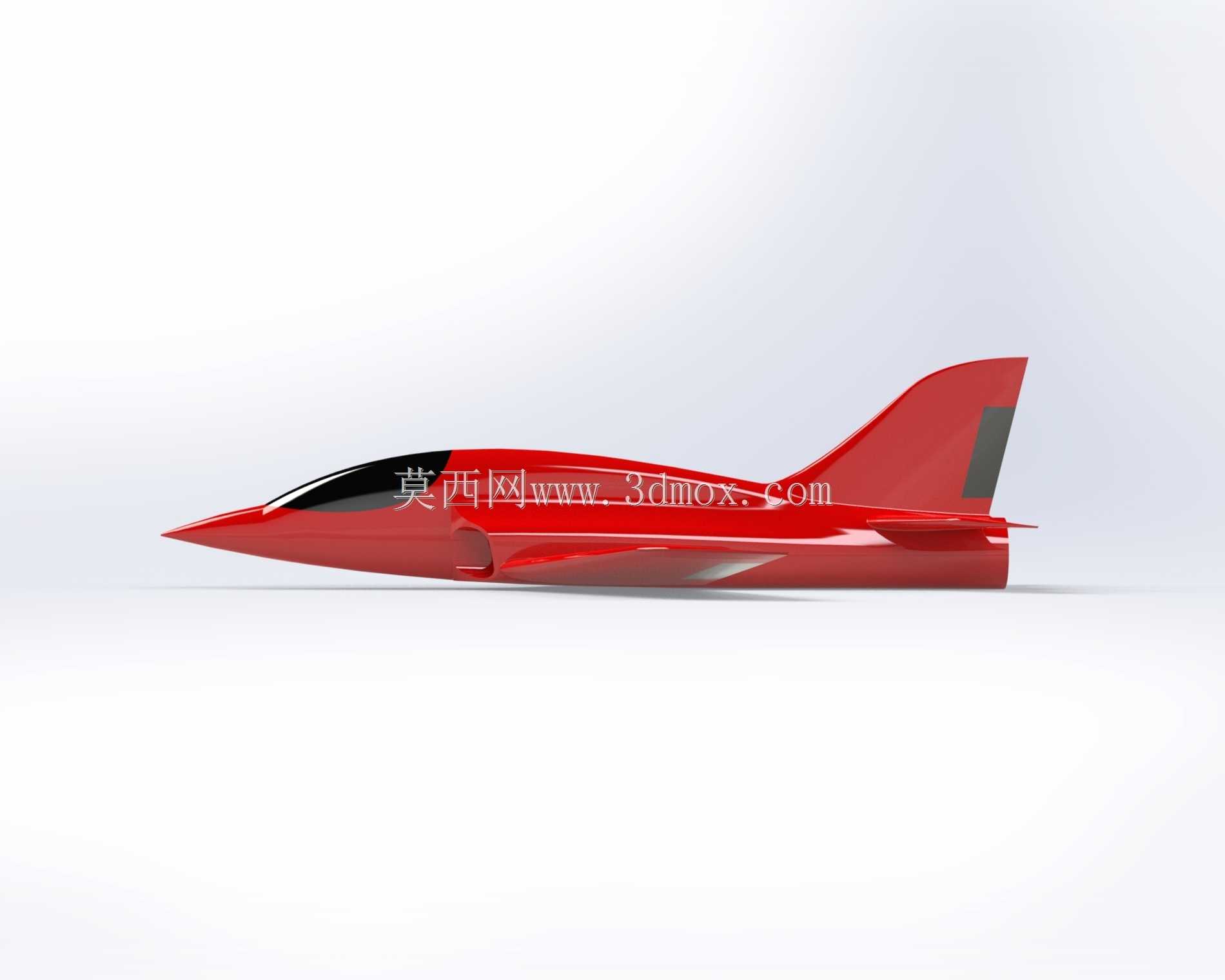

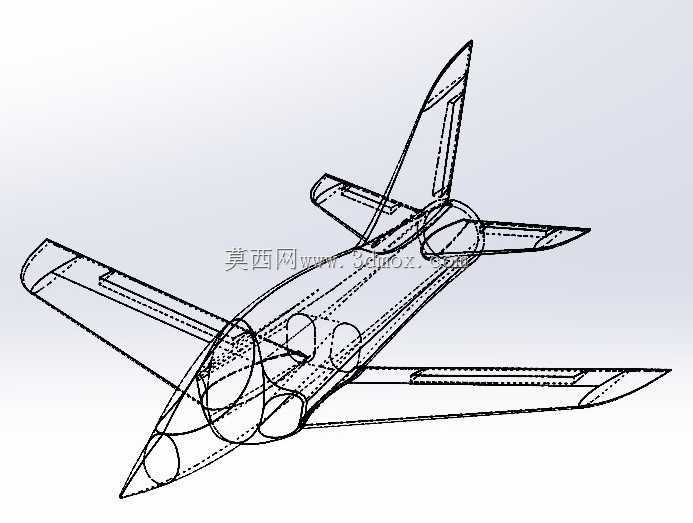

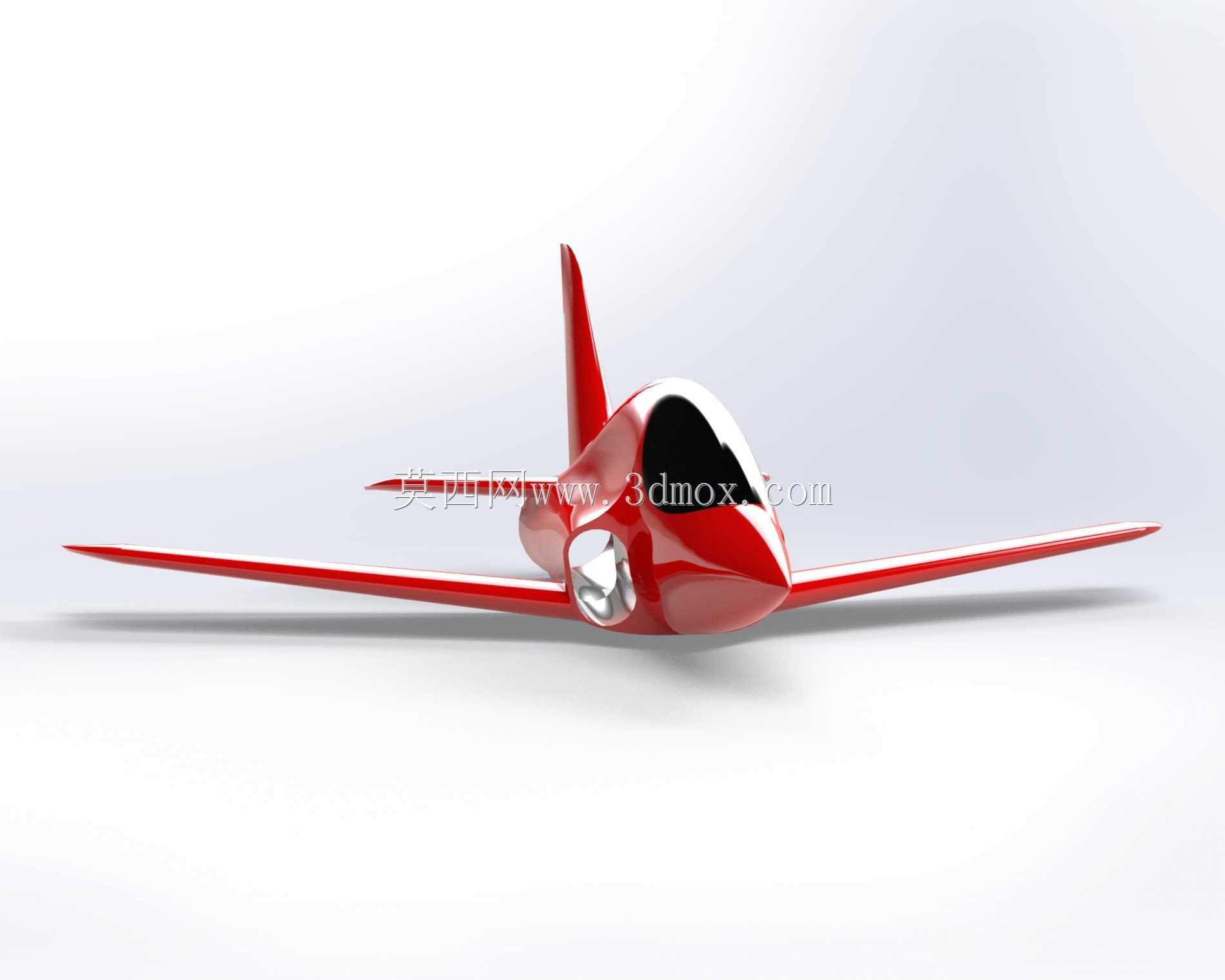

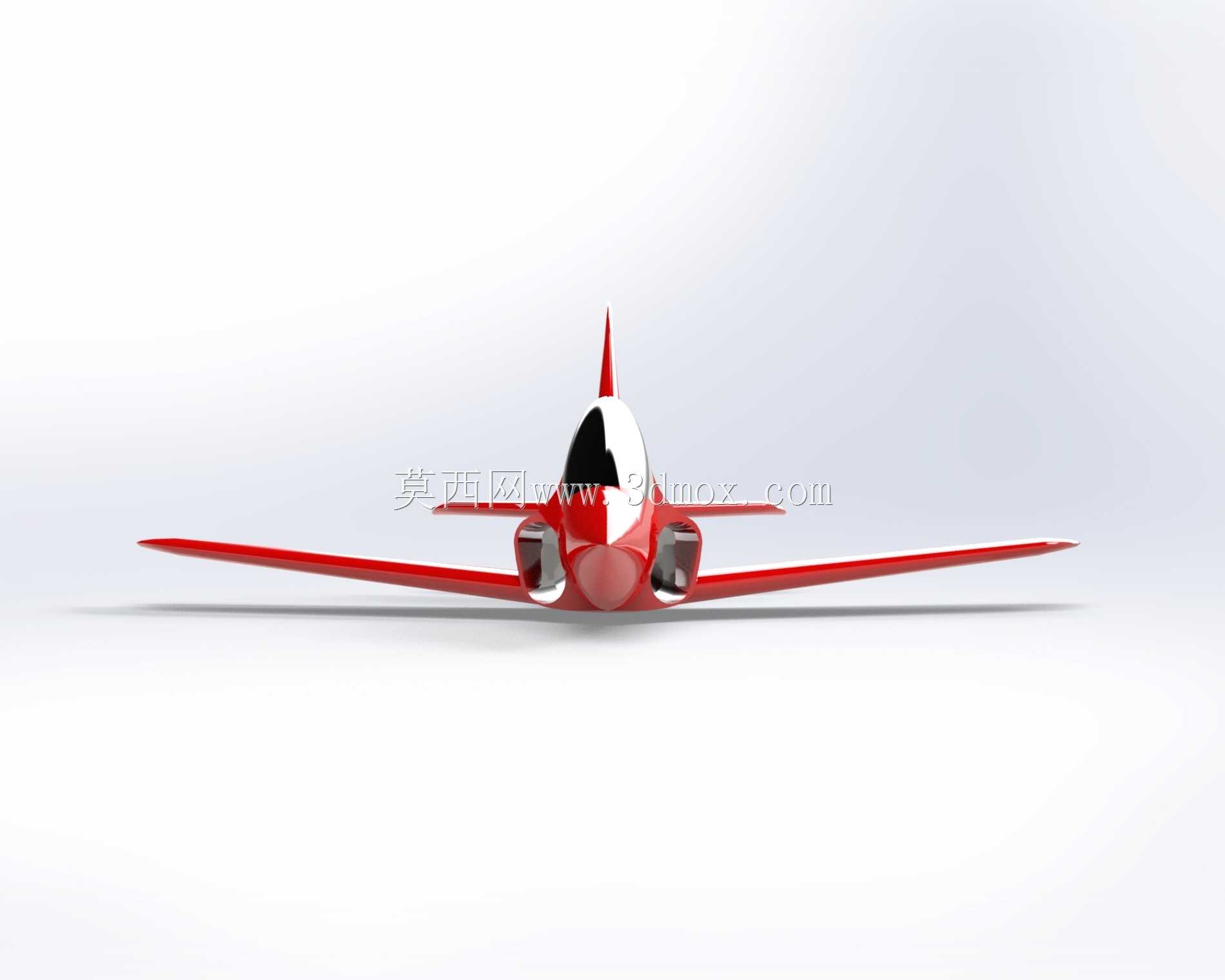

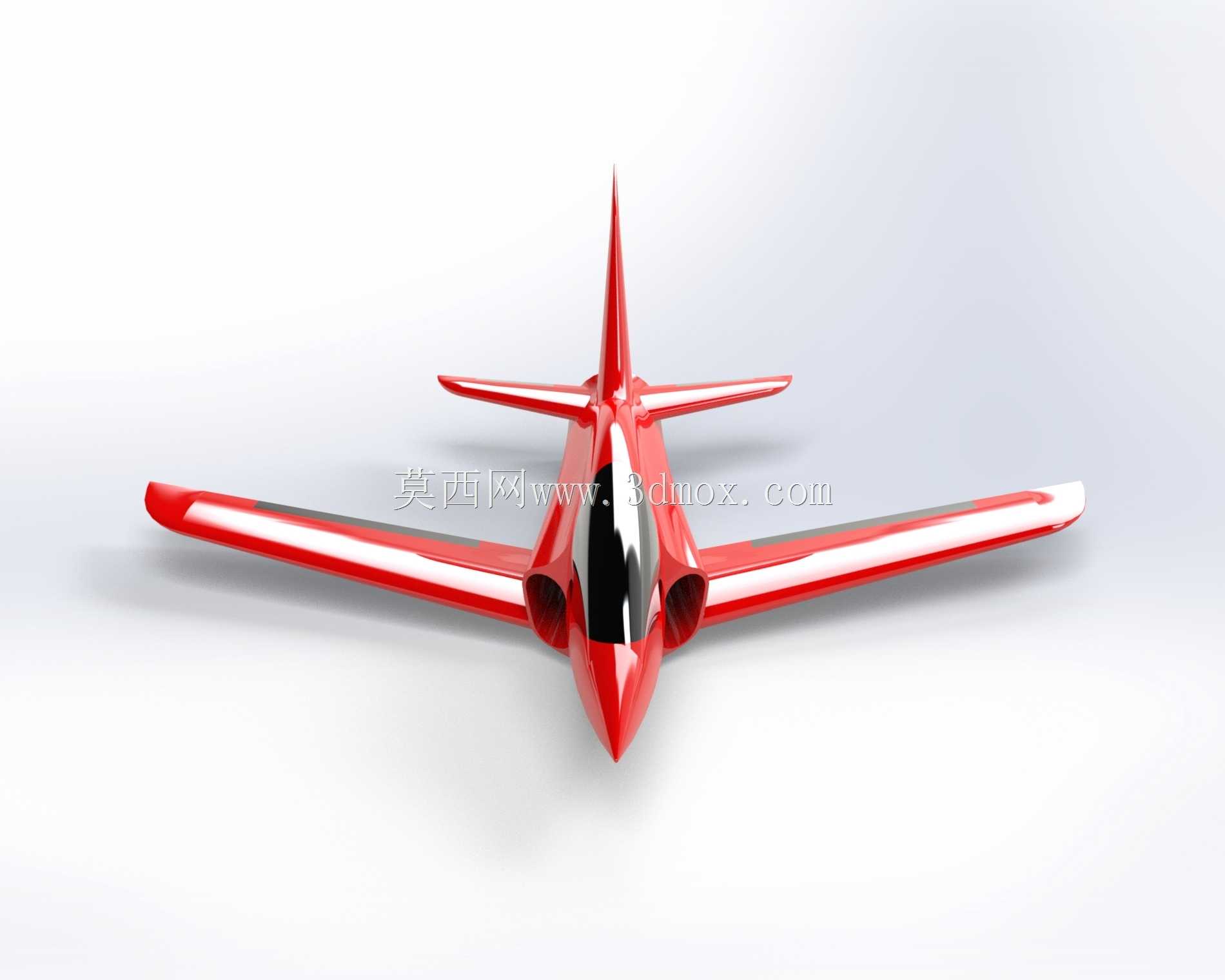

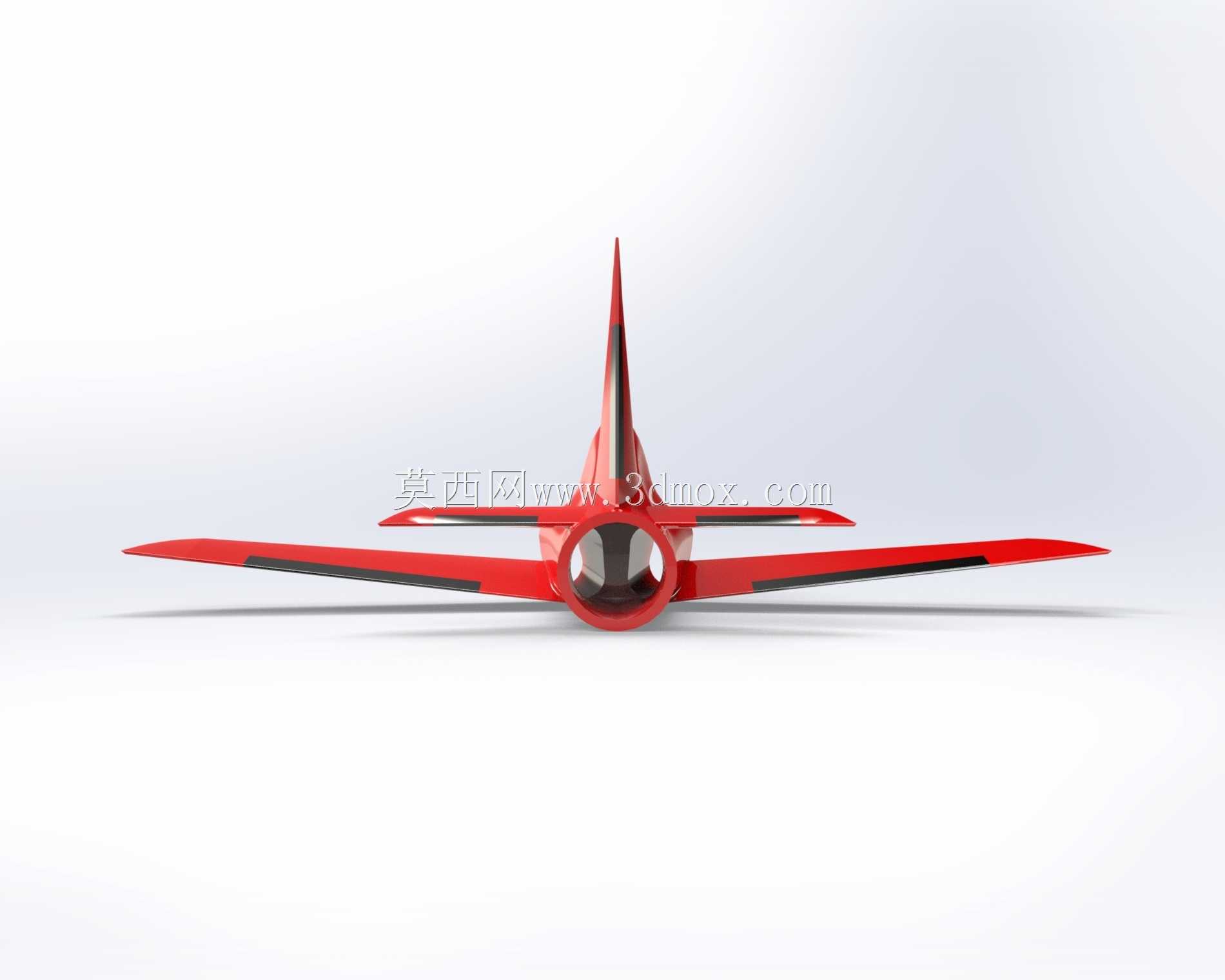

小尺寸涡喷航模的高速飞行工况下，机身曲面的连续性偏差会直接带来额外的紊流阻力，甚至在大角度俯冲时诱发翼面震颤，这也是这类竞速机型结构设计里最容易被忽略的隐性问题。这款机型的机身主曲面采用G2连续的顺滑过渡，从机头进气口唇口到尾喷口的整条脊线没有硬折角，加工复材蒙皮的时候，模具分型面刚好顺着机身侧下方的光影分割线排布，脱模时不会因为曲面倒扣造成蒙皮拉扯变形，后续打磨工序也能减少30%以上的手工修型工作量。下单翼的安装座做了内嵌式的沉台设计，翼根和机身的贴合面预留了0.12mm的胶接公差，既不会因为间隙过大导致粘胶溢出污染蒙皮，也不会因为过盈量太大造成翼根装配时顶裂机身的泡沫夹心层。垂尾和机身的衔接处做了小半径的圆角过渡，没有采用常见的直角拼接，高速飞行时这个位置的气流分离会被大幅延后，横向操纵的舵效在时速突破180公里时依然能保持线性反馈，不会出现突然的舵效衰减。机头的黑色座舱盖曲面做了微幅的弧度压低，既还原了真机的视觉比例，也能减少正向迎风面积，实际风阻测试里这个细节能让整机的平飞速度提升近7公里每小时。机身两侧的进气道做了内收的导流斜面，不是简单的直通开孔，能避免起飞阶段跑道上的碎石被直接吸入尾喷段，打坏内部的动力叶轮，日常飞场起降的适配性更强。机翼后缘的舵面铰接位做了隐藏式的开槽，舵机摇臂完全藏在机翼内部，外露的活动缝隙不到0.3mm，不会在高速下产生额外的寄生阻力，舵面偏转时的动作也更顺滑，没有卡顿感。整机的重心设计刚好落在机翼弦长的31%位置，不需要额外添加配重块就能达到理想的俯仰平衡，能把更多的重量配额留给电池容量，延长单次飞行的续航时间。尾翼的平尾采用了和主机翼同弧度的翼型，不是简单的平板结构，俯仰操纵的响应速度更快，做横滚特技动作时的机身姿态更跟手，不会出现明显的动作滞后。
