车床用顶尖加工工装组件结构设计

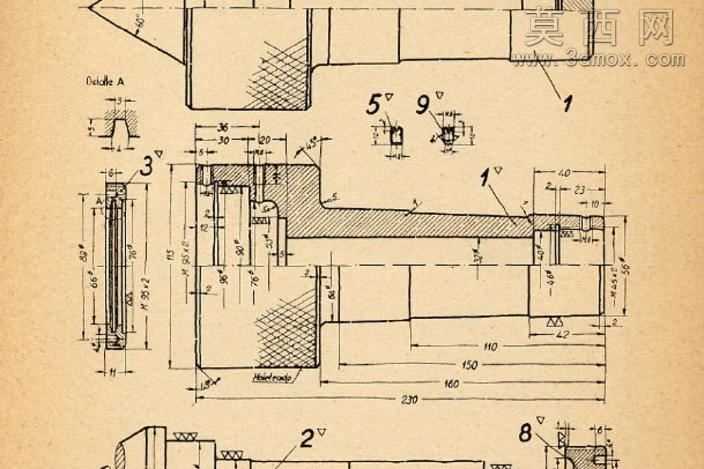

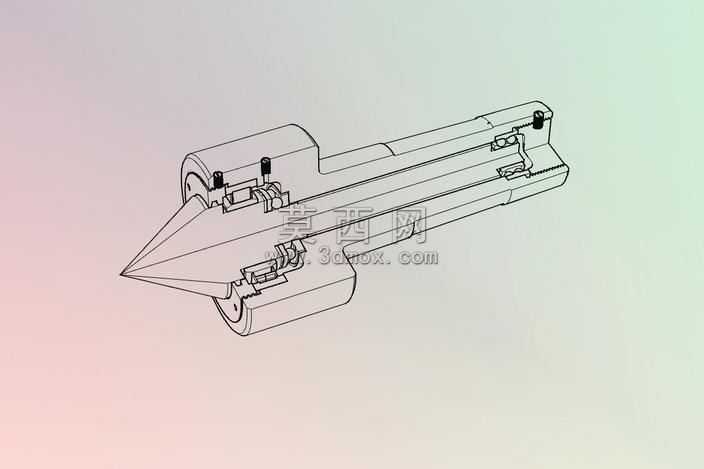

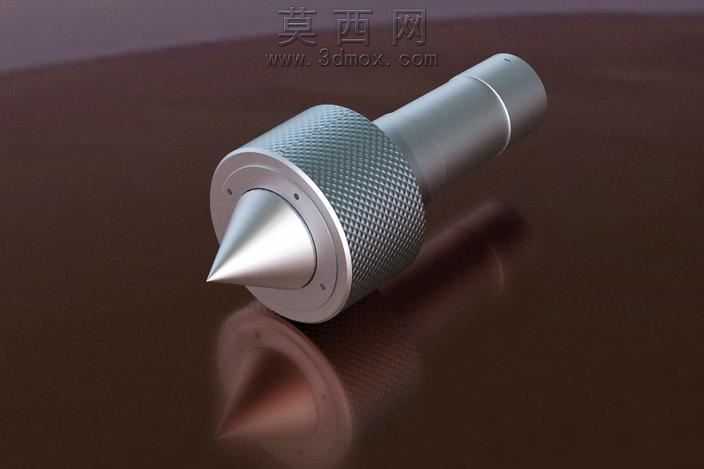

该三维模型为车床配套使用的顶尖加工工装组件，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械加工装配的公差配合标准，对每一处结构尺寸都做了精准约束，确保各部件装配后无干涉、可实现预期的动作功能。模型整体为同轴类回转结构，前端为锥形顶尖结构，锥面做了光滑过渡处理，建模时对锥面的角度参数做了优化，适配常规车床的装夹定位需求，保证顶尖与工件中心孔配合时的同轴度精度。主体壳体部分采用筒状结构设计，内部预留了轴承安装位、紧固件锁紧位，建模时对壳体的壁厚做了均匀化处理，既保证结构刚性，又避免不必要的材料冗余。内部包含三轴轴承装配结构，建模时还原了轴承的内外圈、滚动体的细节结构，三个轴承沿轴向依次排布，分别承担径向承载与轴向限位的功能，保证顶尖转动时的回转精度与运行稳定性。组件中还包含两个环形零件与三个螺丝紧固配件，环形零件分别用于轴承的轴向定位与壳体的端部密封，螺丝紧固件则用于将各分体部件锁紧为整体，建模时对螺丝的螺纹特征做了简化示意处理，既保留装配识别性，又优化了模型的整体面数，方便后续的装配仿真与工程图导出。设计过程中优先考虑了工装的拆装便捷性，各部件的拆分路径沿轴向设置，无复杂的卡扣或异形连接结构，方便后期的维护与易损件更换。材质分配上，顶尖与壳体部分默认赋予合金钢材质，轴承部分赋予轴承钢材质，紧固件赋予标准碳钢材质，渲染时采用线框展示模式，清晰呈现内部的装配层级与结构关系，方便使用者快速理解各部件的装配逻辑与位置关系。该模型可作为车床工装设计的参考案例，也可用于机械装配教学的演示素材，帮助学习者理解回转类工装的结构设计思路与轴承、紧固件的配套选型逻辑。
