自行车座管连接固定夹具结构设计

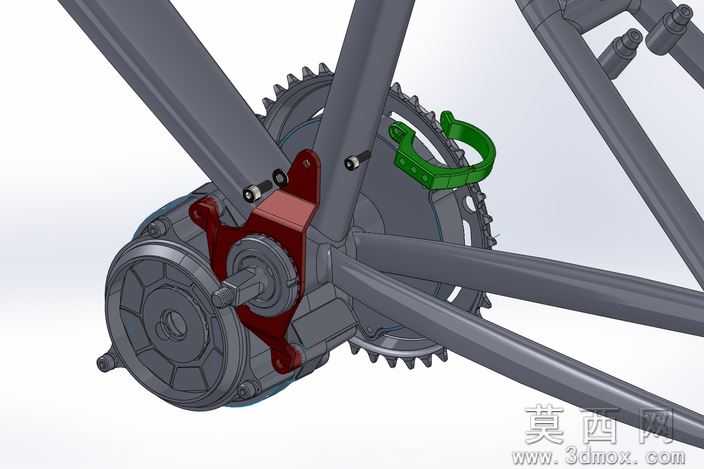

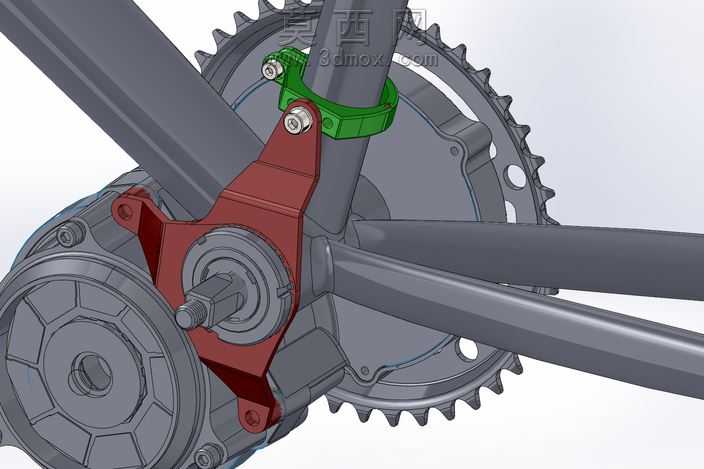

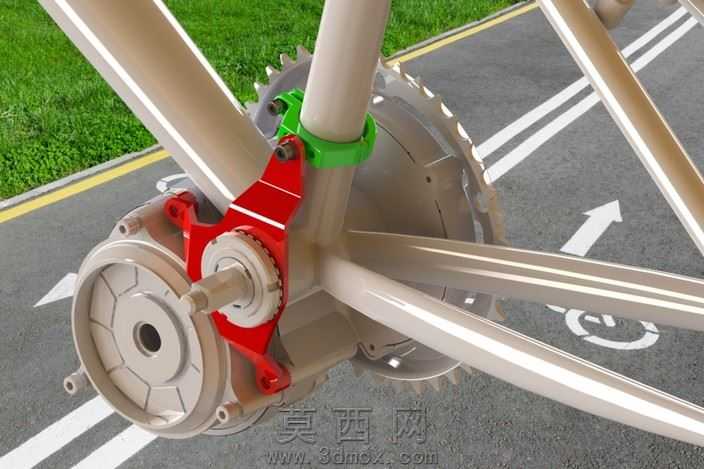

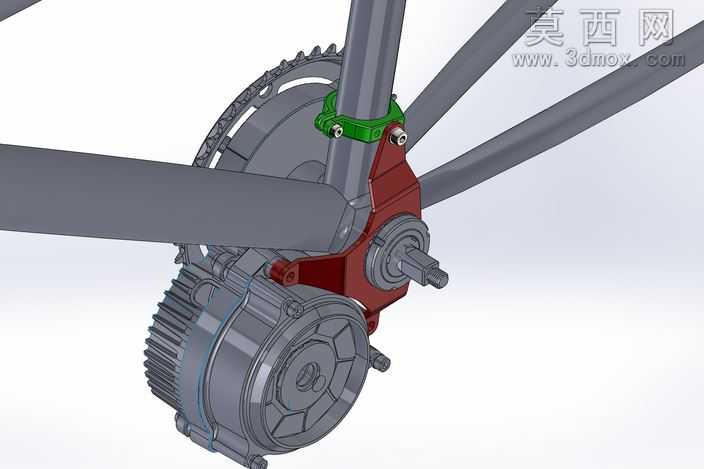

本作品为自行车座管与车架连接部位的固定夹具三维设计，属于同类型座管夹具的优化迭代版本，整体设计偏向轻量化与简约化的结构表达。在三维建模阶段，设计师首先完成了自行车五通、座管、辐条等周边配合部件的基础建模，以此为基准开展夹具的结构适配设计，确保夹具安装后与周边部件不存在运动干涉，同时匹配座管的管径尺寸与车架的安装平面公差。夹具主体采用分体式铰接结构设计，替代传统双螺栓抱紧的固定形式，仅使用单根螺栓完成夹具与车架安装座的锁紧固定，大幅简化了安装与拆卸的操作流程，铰接结构的设计让夹具在未锁紧状态下可绕铰接轴小幅转动，方便安装时对位调整，降低装配难度。材质与渲染表现上，夹具主体采用红色阳极氧化铝合金的材质设定，表面做细腻的哑光金属质感处理，边缘做小圆角过渡避免应力集中，与座管接触的部位增设绿色防滑衬套，衬套采用橡胶类材质，既可以增大接触面摩擦力防止座管滑动，也能避免金属夹具直接接触座管造成漆面磨损。渲染场景选取户外道路环境，搭配草地、路面标线等元素，还原夹具在整车上的实际使用场景，光影采用自然日光效果，清晰展现夹具的结构层次与材质细节，突出结构的精巧感与实用性。结构细节上，夹具的铰接部位做了加厚处理，保证长期使用下的结构强度，螺栓安装孔位做沉头设计，让螺栓锁紧后头部与夹具表面齐平，避免突出部位剐蹭衣物或骑行者肢体，夹具与车架安装座的贴合面做平面度优化，保证锁紧后受力均匀，不会出现局部应力过大导致的部件变形。整体设计在保证连接强度的前提下，尽可能简化了零件数量与结构复杂度，兼顾了实用性与外观的简洁优雅，适配轻量化自行车的改装与装配需求。
