五边形适配安装转接板机械结构设计

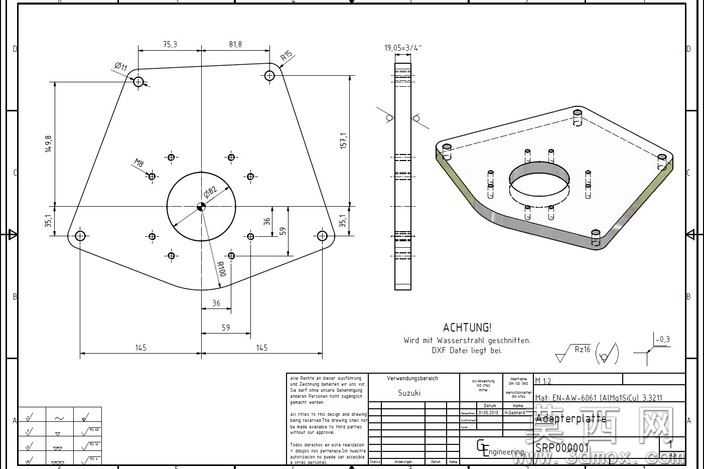

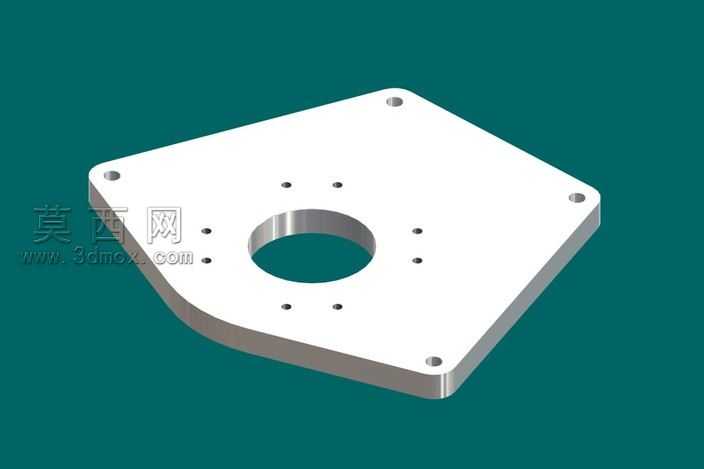

本作品为适配转接安装板的三维机械设计成果，建模阶段严格遵循机械制图规范，以工程图纸标注的尺寸参数为核心依据，先绘制板件的五边形外轮廓基准草图，精准定位边角处的安装通孔位置，再通过拉伸特征生成板件的基础实体，厚度参数完全匹配图纸标注的尺寸要求。建模过程中逐一完成中心大尺寸通孔、周边分布的多组小规格安装孔的特征创建，所有孔位的孔径、孔距、相对位置公差均严格对应图纸标注的精度要求，同时对板件边角处的倒角、安装孔位的沉头结构做了精细化还原，保证三维模型与二维工程图纸的设计参数完全一致。材质配置上选用常用的金属结构钢材质，渲染阶段赋予模型哑光金属质感，还原真实机械加工零件的表面视觉效果，同时通过等轴测视角的渲染展示，清晰呈现板件的立体形态、孔位分布与整体结构特征。结构设计层面，该转接板采用五边形异形轮廓布局，中心大孔用于适配对应规格的轴类或套筒类部件，周边均匀分布的小孔用于穿设紧固件实现与其他构件的固定连接，边角处的通孔则用于整体板件的安装定位，多组孔位的布局设计充分考虑了安装适配的通用性与连接稳定性，板件厚度经过力学载荷校核，可满足常规工况下的连接承重需求。设计思路围绕多部件适配转接的核心功能展开，在保证结构强度的前提下优化孔位布局，既减少了不必要的材料占用，又提升了安装操作的便捷性，所有结构特征均符合机械加工的工艺要求，可直接用于后续的数控加工生产或装配模拟验证，模型同时还原了图纸标注的形位公差、表面粗糙度等技术要求，能够为实际生产加工提供完整的三维数据参考。
