工程车辆驾驶室集成空调暖风加热装置

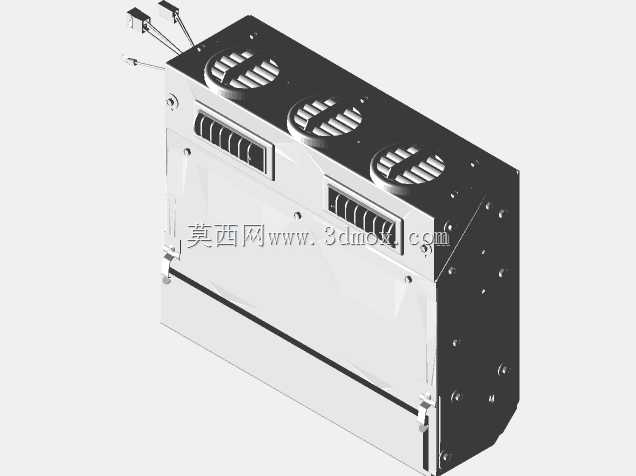

　　在非道路移动施工设备的驾乘舱温控系统设计中，这类集成空调制冷与暖风加热功能的舱内温控单元，是解决极端作业环境下驾乘人员舒适性、舱内玻璃除雾除霜需求的核心部件，常见于装载机、挖掘机、重型工程自卸车、矿用宽体车等无原厂标配集成暖通系统的售后改装场景，也可作为小型特种作业舱室的独立温控方案使用。从结构布局来看，该装置采用长方体集成式壳体设计，壳体主体采用冲压钣金拼接成型，侧面预留快装锁扣结构，可直接卡接在驾驶室仪表台下方的预留安装位，或是舱室后侧的钣金支架上，安装时无需对原有舱室结构做大规模裁切改造，仅需对接车载直流供电回路、发动机冷却液循环管路、空调冷媒高低压管路以及舱内送风风道即可完成部署。装置顶面设置三个带可调格栅的圆形出风口，

　　可独立调整出风方向与开度，分别对应驾乘人员面部、前挡风玻璃、侧窗位置的送风需求，侧部预留的矩形格栅回风口可搭配初效过滤棉使用，阻挡施工场景中常见的扬尘、碎屑进入装置内部，延长换热芯体的使用寿命。设计阶段优先考虑了施工设备的颠簸工况，壳体拼接处均设置减震密封胶条，内部换热芯体采用卡扣加橡胶减震垫的浮动固定方式，避免设备在高强度振动工况下出现芯体松动、管路接口渗漏的问题；外接管路接头全部布置在装置靠近舱壁的一侧，预留足够的管路弯折空间，避免安装后管路与舱内其他部件出现运动干涉，同时方便后期维护时快速插拔接头更换滤芯或是检修芯体。功能层面，该装置整合了PTC电辅助加热与发动机冷却液余热采暖两套暖风回路，

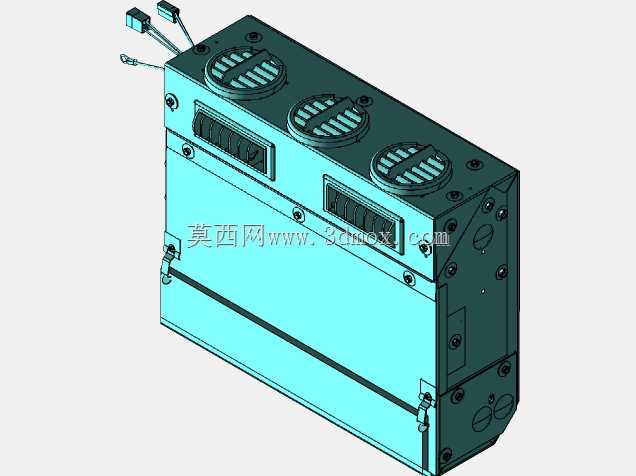

　　在发动机冷启动阶段水温未达到工作温度时，可通过电加热模块快速产出热风，实现舱内快速升温与玻璃除霜，待发动机水温上升后自动切换为余热采暖模式，降低车载供电系统的负载；制冷回路采用平行流换热芯体，搭配独立的膨胀阀结构，可在夏季高温作业环境下为舱内提供稳定的冷量输出，整套装置的送风风速支持多档调节，可根据不同工况下的温控需求调整送风量。安装边界方面，装置整体外轮廓方正，无外凸的易磕碰结构，厚度方向控制在适配常规驾驶室仪表台下的预留空间范围内，接线端子全部采用带锁止结构的防水接插件，可适配施工设备作业时的多尘、偶尔溅水的使用环境，壳体表面采用耐候性喷塑处理，可耐受舱内夏季暴晒后的高温环境，不会出现表层脱落、异味挥发的问题。在三维建模过程中，

　　该模型完整还原了装置的所有安装接口、出风口调节结构、侧部锁扣的细节特征，可直接用于驾驶室改装的布局干涉校验、安装支架的配套设计，也可作为整车暖通系统仿真分析的基础模型使用，建模时对内部换热芯体的流道结构做了适度简化，保留了外部安装与对接所需的全部关键尺寸基准，方便设计人员直接提取参数开展配套设计工作。
