电吉他单线圈拾音器安装外罩结构

　　在电声乐器的零部件设计领域，单线圈拾音器的外护罩是直接关联拾音器安装稳定性、磁柱对位精度与琴身装配适配性的关键结构件，本次设计的Stratocaster型单线圈拾音器盖，完全适配经典款ST型电吉他的琴身拾音器开槽尺寸，核心功能是包覆拾音器内部的线圈绕组与磁柱组件，避免装配、使用过程中线圈被剐蹭破损、磁柱受外力偏移，同时为拾音器提供标准化的安装定位基准，保证磁柱与琴弦的对位精度，直接影响拾音器的输出信号稳定性与音色表现。

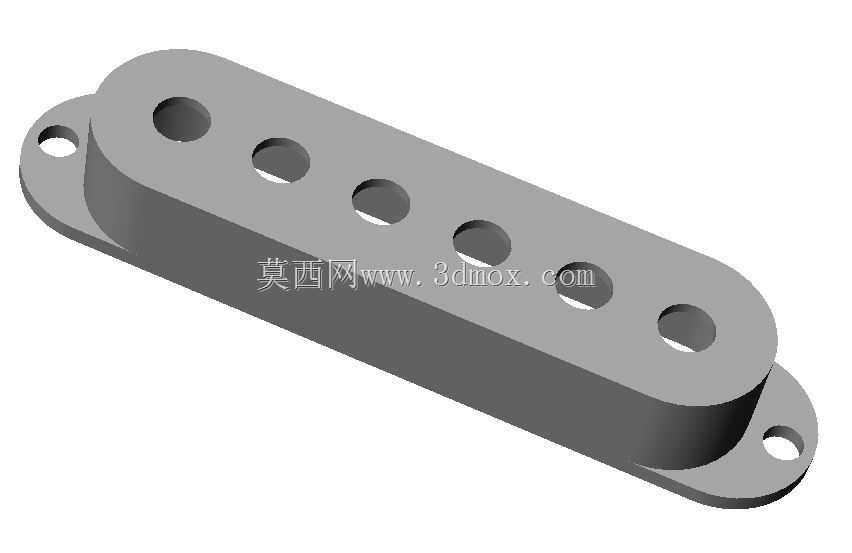

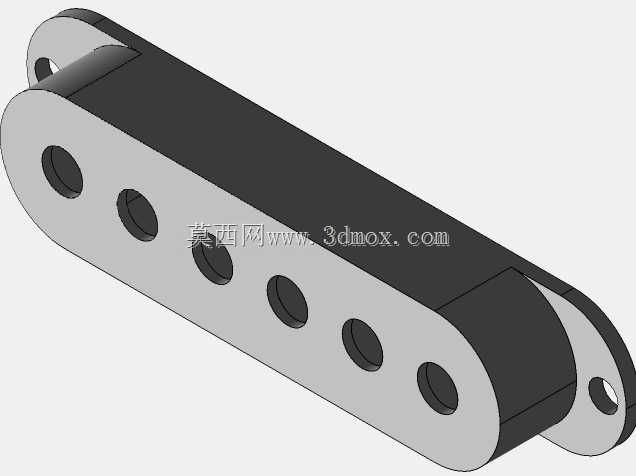

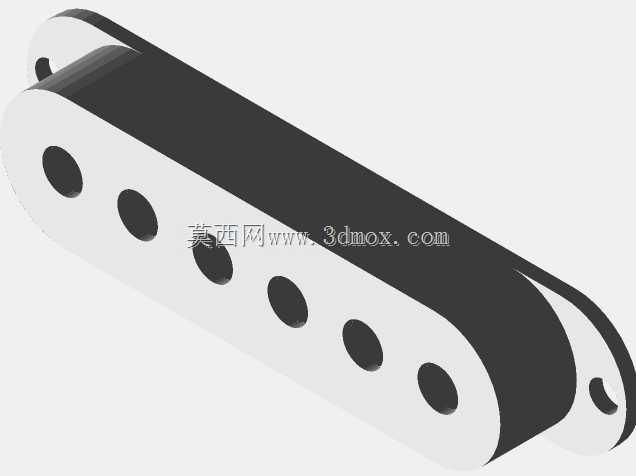

　　从实际使用场景来看，这类拾音器盖长期处于琴弦下方的安装位置，日常需要承受换弦操作的剐蹭、温湿度变化带来的形变应力，部分演出场景下还可能遭遇拨片误碰、汗水侵蚀，因此设计阶段首先考虑的是结构强度与装配容错性的平衡。整体采用带安装翼的长条形主体结构，主体部分为适配单线圈拾音器6个磁柱的长圆槽型壳体，内部空腔尺寸完全匹配常规单线圈拾音器的绕组外形，不会出现罩体压迫线圈导致漆包线破损的问题；主体两端延伸出带安装孔的固定翼，安装孔位的中心距严格匹配ST型电吉他琴身拾音器槽的标准安装螺孔位置，装配时不需要额外对琴身进行扩孔或打磨，直接通过两颗固定螺丝即可将罩体连同拾音器本体固定在琴身开槽内，安装翼的厚度做了减薄处理，保证罩体安装后与琴身表面的贴合度，不会出现边缘凸起硌手、积灰的问题。

　　尺寸设计上，主体部分的磁柱开孔严格按照标准单线圈拾音器的磁柱间距排布，相邻磁柱孔的中心距完全匹配常规琴弦的弦距范围，其中E弦到E弦的磁柱中心间距控制在2.0625英寸，这个尺寸是经过数十年行业应用验证的经典尺寸，能够保证六根琴弦的振动都能被对应磁柱精准拾取，不会出现磁柱偏位导致的某根琴弦输出音量偏低、音色发闷的问题；磁柱开孔的直径略大于常规磁柱的外径，既给磁柱的高度调整预留了足够空间，方便使用者根据自己的演奏习惯调整拾音器磁柱与琴弦的间距，获得不同的输出功率与音色表现，又不会因为开孔过大导致磁柱出现横向晃动，影响拾音稳定性。罩体的侧壁厚度做了均匀化处理，整体壁厚保持一致，既避免注塑生产时出现缩痕、翘曲等成型缺陷，又能保证罩体的结构强度，在受到侧向外力时不会出现开裂、变形的问题；罩体的边缘全部做了小圆角过渡处理，没有尖锐的棱角，一方面是避免装配时划伤安装人员的手部，另一方面也能减少演奏过程中拨片误碰到罩体边缘产生的杂音，提升演奏体验。

　　从设计思路的落地层面，这类拾音器盖的建模过程首先是确定安装基准面，以罩体与琴身贴合的底面作为第一基准，向上偏移确定罩体的主体高度，保证罩体安装后，磁柱顶端到琴弦的距离处于合理的调整区间内，不会出现罩体过高顶住琴弦、或者罩体过低无法有效保护线圈的问题。固定翼的安装孔采用沉孔设计，固定螺丝安装后螺丝头完全沉入沉孔内，不会凸起在罩体表面，既保证外观的整洁性，也避免螺丝头剐蹭到琴弦或者拨片。内部空腔的转角处全部做了工艺圆角处理，一方面是降低注塑成型时的应力集中，提升零件的抗冲击性能，另一方面也能避免空腔内的直角位置顶住拾音器绕组的边角，导致绕组绝缘层破损出现短路问题。

　　在实际的装配适配场景中，这类拾音器盖不仅可以用于全新电吉他的生产装配，也可以作为维修替换件用于老旧电吉他的拾音器翻新，标准化的尺寸设计能够兼容绝大多数市售的常规尺寸单线圈拾音器，不需要针对不同品牌的拾音器做额外的修磨调整。设计时还考虑了不同表面处理工艺的适配性，均匀的壁厚与平缓的曲面过渡，能够适配喷漆、电镀、水转印等多种表面处理工艺，满足不同吉他外观风格的搭配需求，不管是复古风格的做旧处理，还是现代风格的亮面彩色涂装，都能在这个基础结构上实现。另外，罩体的整体重量做了轻量化控制，不会因为罩体过重导致琴身拾音器开槽位置的受力过大，长期使用出现琴身漆面凹陷或者木材变形的问题，同时较轻的重量也不会影响琴体的共振特性，避免因为额外的重量负载改变吉他本身的声学表现。
