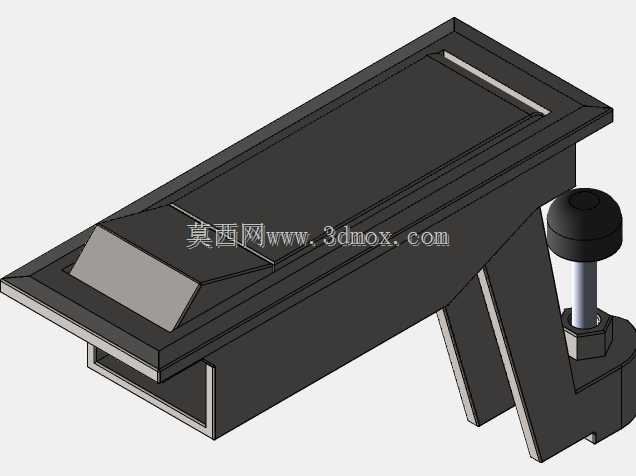

嵌入式按钮柜门锁结构三维设计

　　这款按钮式柜门锁的三维结构设计，核心面向工业控制柜、通讯机柜、实验室设备箱、户外储能柜体等需要频繁启闭、同时要求面板外观平整无突出磕碰风险的应用场景。在车间现场的设备运维场景里，外凸式锁具很容易被过往的转运推车、工装吊具剐蹭变形，导致锁具卡滞无法正常开启，而这款嵌入式安装的结构刚好能规避这类问题，锁体整体嵌入面板预留的安装槽内，仅操作按钮部分与面板基本齐平，既不会勾挂操作人员的工作服袖口，也能减少外力撞击带来的锁具损坏概率。

　　从实际使用功能来看，这款锁采用按压式解锁逻辑，日常闭锁状态下锁舌自动卡入柜体框的锁止位，需要开启时只需按下端部的黑色按钮，即可带动内部的连杆机构驱动锁舌回缩，解除锁止状态，相比传统的旋转式柜锁，不需要额外预留钥匙旋转的操作空间，在柜体排布密集、面板前方操作空间狭窄的场景下优势非常明显，比如并排安装的多台PLC控制柜、高密度布线的通讯机架柜，操作人员不需要大幅度转动手腕就能完成解锁操作，长时间运维作业的操作疲劳度更低。

　　设计思路上，整个锁体采用一体化的壳体承载结构，主体的长条形壳体既作为内部传动机构的安装基座，同时也承担安装定位的功能，安装时只需要在柜体面板上开出对应尺寸的矩形安装孔，将锁体整体嵌入孔内，通过侧边的固定结构锁紧即可完成安装，不需要额外设计复杂的安装支架，能大幅降低柜体加工的工序复杂度。内部的传动结构做了简化设计，按钮的直线运动通过斜顶结构直接转化为锁舌的直线回缩动作，没有多余的齿轮、连杆传动副，不仅装配工序更少，长期使用下的故障点也更少，能适应工业现场多粉尘、轻微油污的使用环境，不会因为细小杂物进入传动间隙导致卡滞。锁体尾部的锁止调节结构采用螺母锁紧的设计，可以根据不同柜体的面板厚度、柜门与框体的间隙大小，调整锁舌的伸出长度，适配1.2mm到3mm厚度的冷轧钢柜体面板，也能适配部分ABS材质的非金属设备箱面板，安装适配范围比较宽泛。

　　外形尺寸与安装边界方面，锁体的外露面板部分为窄长矩形，边角做了小圆弧过渡，不会在面板上留下尖锐的棱角，嵌入柜体内部的主体部分采用阶梯式结构，靠近面板的位置尺寸略大，刚好卡在安装孔的外侧起到定位作用，向内延伸的部分尺寸收窄，给柜体内部的布线、元器件安装留出足够的避让空间，不会因为锁体内嵌占用过多柜内有效空间。锁舌部分的伸出行程做了精准控制，既保证闭锁状态下有足够的啮合深度，不会因为柜门受震动出现意外脱开的情况，也不会因为锁舌伸出过长导致解锁后仍然与柜体框发生剐蹭。按钮部分采用防滑的橡胶材质帽盖，操作人员戴劳保手套操作时也不会打滑，按钮的按压力度设置在合适区间，既不会因为轻微震动导致误触发解锁，也不需要用很大的力气就能按动，兼顾了锁止可靠性和操作便利性。

　　在结构细节处理上，锁体的所有棱边都做了去毛刺处理，在三维建模阶段就对装配间隙做了公差匹配，活动部件之间预留了合理的配合间隙，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小导致热胀冷缩下出现卡滞。壳体的加强筋布局沿着受力方向布置，在按钮按压的受力位置、锁舌的受力位置都做了局部加厚处理，保证锁具在受到非正常外力撬动时，有足够的结构强度不会轻易断裂损坏，满足工业设备锁具的可靠性要求。
