SFIC锁芯核心结构精密三维设计

　　在商用门禁系统、高安保等级办公空间、工业设备锁止机构的实际应用场景中，锁芯作为锁具的核心执行部件，其结构精度直接决定整套锁具的防破坏能力、互开率控制水平以及长期使用的可靠性。本次呈现的SFIC锁芯核心结构，针对传统锁芯在批量装配、钥匙适配、防技术开启层面的常见痛点做了结构优化，从工程落地的角度还原了锁芯内部各组件的配合关系。

　　从实际使用场景来看，这类小格式可互换芯体的锁具结构，常被应用在需要统一密钥管理的楼宇通道、设备机柜、仓储隔间等位置，运维人员无需拆解整套锁具即可完成锁芯更换，大幅降低多锁点场景下的密钥迭代成本。设计过程中首先明确了锁芯的安装边界：整体外壳采用圆柱式适配结构，外径匹配行业通用的SFIC锁具安装腔尺寸，轴向长度控制在常规锁具面板的适配范围内，无需额外修改门体或锁具壳体的开孔尺寸即可完成替换安装，外壳侧壁的定位卡槽与锁具内部的定位销精准配合，避免锁芯在腔体内发生周向转动或轴向窜动。

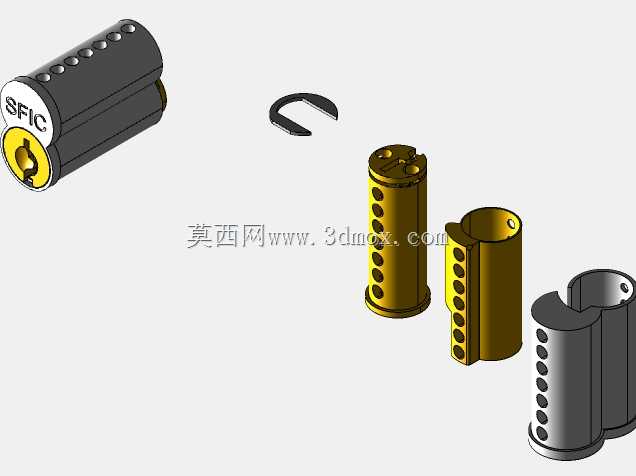

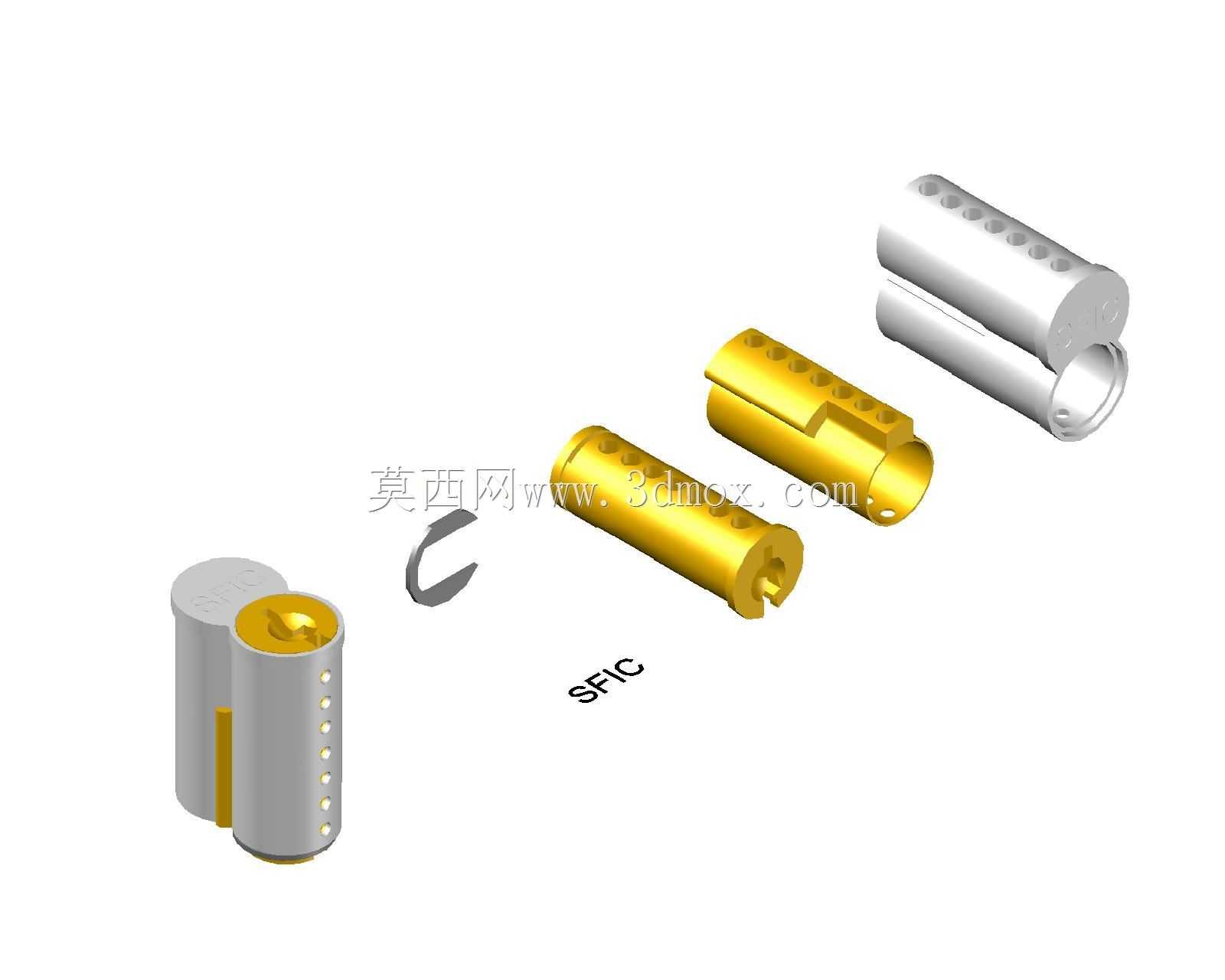

　　结构功能层面，整套模型拆分了锁芯外壳、内芯弹子腔、弹子分隔卡簧、钥匙适配内芯几个核心组件。内芯上的弹子孔位采用等间距排布设计，每个孔位的公差控制在丝级精度，保证弹子在孔内滑动顺畅无卡滞，同时避免间隙过大导致的晃动旷量；钥匙插入槽的轮廓完全匹配对应齿形的钥匙轨迹，插入后可将所有弹子的剪切面精准对齐内芯与外壳的分界面，实现内芯的顺畅转动。配套的C形卡簧结构用于锁定内芯的轴向位置，装配时卡入外壳内壁的环形卡槽内，既限制内芯的轴向脱出，又不会对内芯的周向转动造成额外摩擦阻力。

　　设计思路上优先考虑了装配工艺的可行性：所有组件的分型面都避开了弹子配合的高精度工作面，外壳的分体式结构采用上下扣合的设计，扣合面的定位凸台与凹槽保证合模后同轴度满足设计要求，不需要额外的精加工工序即可保证内芯腔的圆柱度。弹子孔的加工基准统一选取内芯的轴向中心面，避免多基准转换带来的位置度误差，每个弹子孔的深度都经过匹配计算，对应不同齿号的弹子长度，保证不同齿形的钥匙都能实现精准的剪切面对齐。

　　从安装适配的角度，该锁芯结构的尾部传动拨片尺寸兼容主流锁体的传动槽规格，更换时只需要将锁芯插入安装腔，拧紧侧面的固定螺钉即可完成装配，不需要额外调整锁体内部的连杆结构。长期使用层面，内芯与外壳的接触区域预留了均匀的配合间隙，可填充固态润滑脂降低转动摩擦，弹子孔的端部做了微小的倒角处理，既方便弹子的自动化装配，也能避免长期使用后弹子端部磨损产生的金属碎屑卡滞在孔内。在防技术开启的结构设计上，弹子孔内额外设置了防拨卡槽，配合异形弹子结构，可大幅提升非原配钥匙插入时的弹子错位概率，降低技术开启的成功率。

　　整套结构的三维建模过程中，所有配合面都做了干涉检查，模拟钥匙插入、转动的全行程动作，确认各组件在运动过程中无硬干涉、无运动卡滞点，外壳表面的安装定位标记与实际产品的安装方向一致，方便现场装配人员快速识别安装方位，避免装反导致的钥匙无法插入问题。
