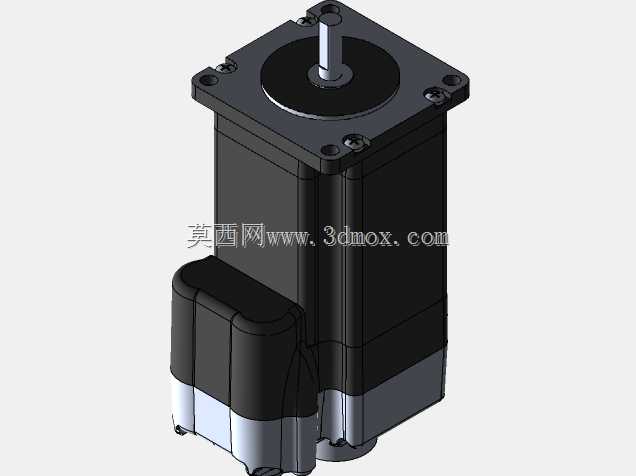

施耐德集成式步进电机三维结构

　　这款集成驱动的步进电机本体，在小型自动化设备的布局设计中出镜率极高，不少做桌面级装配工位、小型输送模组、检测治具的结构工程师，在做三维布局阶段都会优先调用这类集成式电机的数模，提前校核安装空间与干涉边界。从实际应用场景来看，nema23规格的这类电机常被用在300mm行程以内的直线滑台驱动、小型分度盘回转驱动、包装设备的短距送料机构、电子制造设备的点位移位工位，相比传统分体式的步进电机加驱动器的组合，它把驱动电路部分直接集成在电机尾部，省去了柜体内部安装驱动器的空间，也减少了电机到驱动器之间的接线工序，在紧凑空间的设备设计里优势非常明显。

　　从结构设计思路来看，这款电机的本体采用方形法兰安装结构，法兰端的四个安装孔位完全遵循nema23的标准安装尺寸，也就是法兰边长57mm左右，安装孔中心距47.1mm，输出轴直径6.35mm带铣扁位，这个尺寸边界是行业通用的，工程师在做安装板设计的时候不需要额外核对特殊孔位，直接按照标准nema23电机的安装孔位开孔即可，适配市面上绝大多数同规格的电机安装座、同步轮、联轴器配件，不需要单独定制连接件。尾部集成的驱动模块做了阶梯式的外形收窄，没有超出电机本体的方形轮廓太多，在做并排安装多台电机的布局时，相邻电机的最小间距只需要预留出接线插头的插拔空间即可，不会因为驱动部分的突出导致整体布局宽度增加。

　　从功能特性上看，这类集成式步进电机把驱动电路、电流调节、脉冲接收模块全部整合在电机尾部的腔体内，外壳采用和电机本体一致的金属材质做屏蔽，既可以保证驱动电路的散热，也能减少工业现场的电磁干扰，避免设备运行过程中出现丢步、信号误触发的问题。输出轴的轴承部分采用双轴承支撑结构，在承受径向负载的时候比单轴承结构的电机稳定性更好，搭配同步带传动或者丝杠传动的时候，轴端的径向跳动可以控制在很小的范围内，保证传动精度。电机本体的叠片长度对应保持扭矩在2N·m左右的规格，足够驱动10kg以内的水平负载做快速点位移动，也能适配小负载的垂直升降场景，搭配抱闸选件就可以避免垂直轴断电下坠的问题。

　　在做三维建模校核的时候，需要重点注意几个安装边界：首先是电机尾部的接线插头位置，这款模型的接线口在驱动模块的侧下方，布线的时候需要预留出插头的弯曲半径，避免线缆和旁边的安装筋位、其他部件产生摩擦；其次是电机本体的散热筋结构，在做抱紧式安装座设计的时候，抱紧圈的内径要匹配电机本体的圆柱段外径，不能压到尾部驱动模块的突出部分，不然会导致安装不到位、电机同轴度偏差的问题；另外输出轴的轴伸长度是标准尺寸，搭配联轴器的时候要注意联轴器的锁紧螺丝位置要对准轴上的铣扁位，避免长时间运行出现轴和联轴器打滑的情况。

　　很多工程师在做小型设备选型的时候，容易忽略集成电机的尾部长度，按照普通步进电机的长度预留空间，最后装配的时候发现驱动部分顶到设备后板，这款数模把尾部驱动模块的外形、接线口位置、安装孔位、轴伸尺寸都做了1:1的还原，在布局阶段直接导入装配体，就可以提前排查所有干涉问题，不用等到零件加工完装配的时候才发现空间不足。另外这类电机的表面安装螺孔深度也做了准确还原，在设计安装螺丝长度的时候，可以直接根据数模上的孔深选择合适长度的螺丝，避免螺丝拧入过深顶到电机内部的线圈，造成电机短路损坏的问题。

　　在实际的设备调试场景里，这类集成电机的驱动模块上预留了状态指示灯和参数调节拨码，数模上也还原了指示灯和拨码的位置，在做设备外壳的开孔设计的时候，可以直接对应数模上的位置预留观察窗和调节孔，不用后期再对照实物二次改孔。整体结构的圆角、倒角、安装止口尺寸都和实物一致，做装配干涉检查的时候可以得到非常准确的结果，不会出现数模和实物尺寸偏差导致的装配问题。
