科尔摩根E4系列大型步进电机结构设计

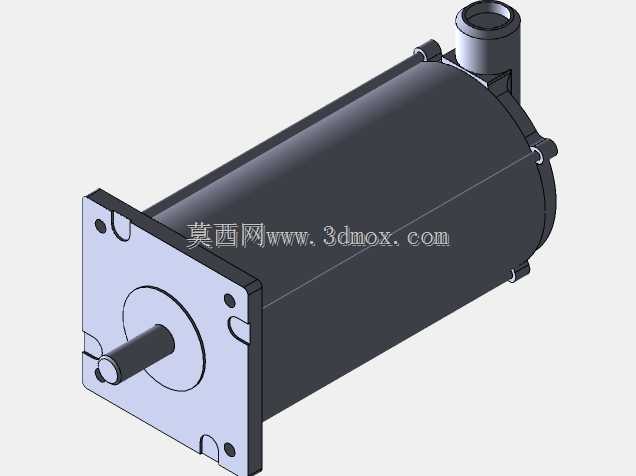

　　在自动化产线的重载输送工位、大型数控机床的进给轴驱动、包装机械的拉膜机构执行端，这类需要大扭矩低速输出的场景里，步进电机凭借开环控制下的精准定位特性，始终占据着不可替代的应用位置，而科尔摩根E4系列大型步进电机，正是针对这类中高负载工况开发的驱动执行部件。从实际选型适配的角度来看，这类大规格步进电机的安装边界直接决定了设备框架的预留空间，其前端采用标准方形法兰安装结构，法兰端面预留四个对称分布的沉头安装孔，安装时可直接通过内六角螺栓将电机固定在设备的安装立板上，无需额外设计转接法兰，能有效减少装配环节的累计误差。输出轴采用单伸式光轴配合键槽的结构，轴伸端的直径与长度匹配通用型联轴器的夹持范围，既可以通过刚性联轴器直接连接滚珠丝杠副，

　　也能通过同步带轮实现扭矩的远距离传递，适配不同传动结构的安装需求。电机本体采用圆柱形密封机壳设计，机壳表面做了氧化发黑处理，既可以提升壳体的散热效率，也能在车间多油污、多切削液的工况下避免壳体锈蚀，顶部的接线盒采用侧向出线结构，接线口预留标准管螺纹接口，现场布线时可以直接套入金属波纹管保护线缆，避免设备运行过程中线缆被移动部件剐蹭破损。从设计思路上看，这款电机的定转子间隙做了严格的公差控制，相比普通小规格步进电机，其转子惯量做了针对性匹配，能在驱动大负载惯量的运动部件时避免出现失步问题，同时机壳内部的绕组采用高等级绝缘结构，可长时间在额定扭矩输出状态下连续运行，不会因为绕组温升过高导致扭矩衰减。在实际设备调试过程中，

　　这类大扭矩步进电机的低速运行平稳性是选型时的核心考量点，该结构的输出轴端做了高精度轴承支撑设计，前后端轴承的同轴度公差控制在微米级，即使在每分钟几十转的低速运行状态下，也不会出现明显的轴向窜动与径向跳动，能有效保障终端执行部件的运动精度。针对不同设备的安装空间限制，这款电机的接线盒可以根据现场布线需求调整出线方向，无需拆解电机本体即可完成接线口的方向调整，能适配卧式安装、立式安装、侧装等多种设备布局方式。在做三维结构适配时，工程师可以直接提取模型的安装孔位坐标、轴伸尺寸、机壳最大外轮廓尺寸，直接在装配环境中完成干涉检查，不需要反复测绘实物尺寸，能大幅缩短设备开发阶段的结构设计周期。比如在大型龙门式检测设备的横梁驱动结构中，

　　就可以选用这款电机作为驱动源，搭配齿轮齿条传动结构，实现横梁的长距离平稳移动，其大扭矩输出特性可以省去中间减速机构，简化设备的整体传动链结构，减少传动环节的背隙对定位精度的影响。在仓储物流的重型堆垛机的货叉伸缩驱动场景中，这款电机的保持扭矩特性可以在货叉举升重物停靠时提供足够的锁止力，不需要额外加装机械抱闸结构，就能避免货叉出现滑移下坠的风险。从维护适配的角度来看，这款电机的前端盖与机壳采用止口定位结构，后期如果需要更换轴承或者维护内部绕组，拆解后重新装配时能快速恢复原有同轴度，不会因为拆解重装导致电机运行噪音增大、输出精度下降的问题。机壳尾部的散热筋结构沿着轴向均匀分布，能在电机运行时通过自然对流带走绕组产生的热量，即使在密闭的设备舱内安装，也不需要额外加装散热风扇，减少设备的附属配件数量，降低后期的故障点。
