带散热结构的定制步进电机控制箱体

　　在非标自动化生产线、小型数控加工设备、精密物料输送机构这类需要精准位移控制的场景里，步进电机的运行稳定性很大程度上取决于配套控制单元的工况适配性，这款定制化的控制箱体，就是针对多台步进电机集中驱动、长时间连续运行的需求设计的集成式承载结构。从实际使用场景来看，这类控制箱常安装在设备机架侧方或者独立电控柜的预留安装位，需要兼顾接线便利性、散热效率以及外部抗干扰能力，设计阶段首先要考虑的就是安装边界的适配：箱体底部预留的鳍片式散热结构，并不是后期加装的附件，而是和箱体下壳体一体成型的结构，这种设计一方面省去了额外安装散热风扇的空间，在一些粉尘较多、不适合风冷直吹的车间场景里，能通过被动散热把内部驱动板、电源模块工作产生的热量持续导出，

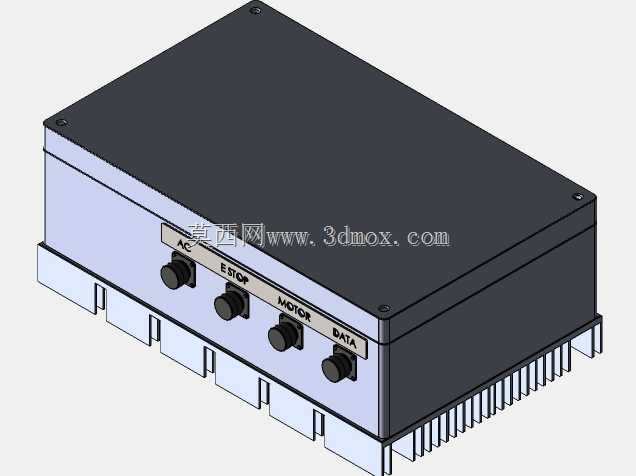

　　避免高温导致的电机丢步、驱动元件老化加速问题；另一方面一体结构的散热鳍片也强化了箱体底部的结构强度，安装时可以直接通过鳍片间隙预留的安装孔位固定在设备的金属安装梁上，不需要额外加装转接支架，能有效节省安装空间。箱体正面的接口布局是按照现场接线的操作逻辑排布的，从左到右依次设置了电源接入端口、急停控制接口、电机信号输出端口、数据通讯端口，每个端口都配套了对应的锁紧式旋钮接头，在设备运行产生持续振动的工况下，能避免接线松脱导致的信号中断；端口上方的标识区域采用凹刻填漆的工艺，不会因为长期擦拭、油污附着导致标识模糊，现场运维人员排查线路时可以快速对应接口定义，减少接线错误的概率。上盖板采用沉头螺丝固定的密封结构，

　　盖板和箱体结合面预留了密封胶条的安装槽，在有少量切削液飞溅、车间浮尘较多的加工场景里，能达到基础的防护等级，避免异物进入箱体内部造成电路短路。从结构设计的细节来看，箱体内部预留了分层安装的导轨位，电源模块、步进驱动板、信号转接端子可以按照强弱电分离的原则分层固定，减少强电回路对步进脉冲信号的电磁干扰；内部走线的拐角处都做了圆角处理，避免穿线时划伤线缆绝缘层，同时预留了扎带固定孔位，方便内部线束整理固定，避免长期振动导致的线束移位。考虑到现场维护的需求，上盖板的固定螺丝都采用防脱落设计，拧松后不会和盖板分离，避免设备维护时螺丝掉落进设备内部造成安全隐患；箱体侧面预留了扩展接口的备用开孔位，如果后续需要增加IO模块、外接制动电阻，

　　可以直接在预留位开孔安装，不需要重新加工整个箱体，能缩短设备改造的周期。在尺寸边界的设定上，箱体的整体宽度、深度都适配标准电控柜的安装梁间距，高度方向控制在单块驱动板安装加上接线空间的最小尺寸，不会占用过多的柜内安装空间，底部散热鳍片的突出高度经过核算，既保证足够的散热面积，也不会和柜内其他布线槽、元件产生安装干涉。这类集成式的控制箱体，和市面上通用的电控箱相比，最大的优势就是针对步进电机驱动的场景做了专属的结构优化，不需要用户自行对通用箱体做切割、开孔改造，拿到后可以直接安装对应的电气元件完成接线，大幅缩短设备的电气装配周期，同时一体散热的结构也比后期加装散热片、风扇的方案可靠性更高，适合在连续运行的自动化设备上长期使用。
