钣金电气安装防护壳体结构设计

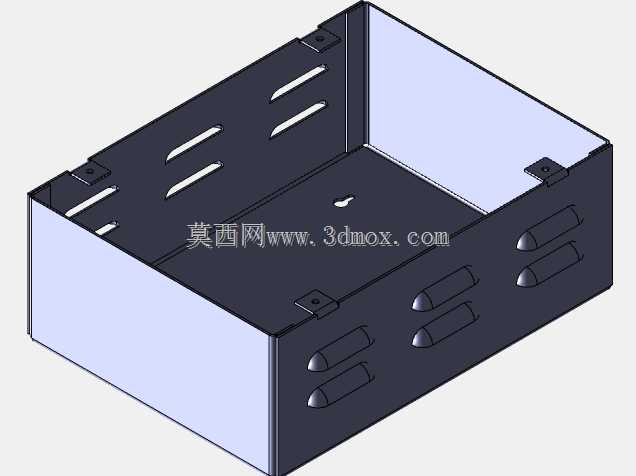

　　这款钣金材质的电气防护壳体，主要面向工业现场低压电气元件的集成安装场景，在小型设备电控回路、传感器信号转接单元、分布式IO模块的安装防护中应用广泛，能够在车间多尘、存在少量切削液飞溅的工况下，为内部安装的接线端子、小型继电器、信号转换模块提供可靠的物理防护，避免外界杂物直接接触带电部件，同时降低外力磕碰对内部元件造成的损坏风险。从结构设计逻辑来看，整体采用一体化折弯成型的钣金加工工艺，减少了拼接焊缝的数量，既能够提升壳体整体的结构刚性，也能降低加工过程中的工序复杂度，适合小批量的钣金加工生产。壳体侧壁预留的多组长条形散热槽，是针对内部电气元件工作时的温升需求设计的，槽孔的开孔方向避开了正面飞溅物的入射角度，在保证空气流通散热的同时，

　　尽可能减少外界粉尘、液滴直接进入壳体内部的概率；侧壁的半球形冲压凸起，一方面是作为钣金壳体的加强筋结构，提升薄壁钣金的抗形变能力，避免板材在运输、安装过程中受外力出现凹陷变形，另一方面也可以作为内部元件安装时的限位参考，方便安装人员快速定位元件的安装边界。壳体底部预留的安装固定孔位，采用翻边冲压工艺处理，孔位周边的板材强度得到提升，安装时通过螺丝穿过孔位即可将壳体固定在设备机架、安装墙面或者设备侧壁上，孔位的位置分布兼顾了垂直安装与水平安装两种场景的受力需求，避免长期使用后固定点位出现松动。壳体的开口边缘做了折边处理，没有裸露的钣金切割毛刺，既能够提升装配时的操作安全性，避免安装人员被锋利边缘划伤，

　　也能为后续配套的上盖安装提供贴合基准，保证上盖装配后的缝隙均匀，提升整体防护效果。从安装边界来看，壳体内部的净空间尺寸经过了合理规划，能够容纳常规尺寸的小型接线端子排、微型继电器组或者小型信号处理模块，内部底面的预留定位孔位，可以适配不同规格的元件安装底座，不需要额外进行打孔加工，减少现场安装的二次加工工作量。在实际选型应用中，这类壳体常被用于设备旁的就近电气转接点，比如生产线旁的传感器信号汇总、小型执行机构的回路接线中转，相比大型电控柜，这类小型钣金壳体占用安装空间更小，布置更加灵活，能够缩短现场接线的线缆长度，降低线路压降带来的信号干扰问题。设计过程中充分考虑了钣金加工的工艺特性，

　　所有折弯位置的圆角半径都匹配常规钣金折弯刀具的加工参数，不需要定制特殊刀具即可完成加工，所有冲压特征的排布都预留了足够的加工避让空间，避免冲压工序中出现板材变形或者特征成型不完整的问题。壳体的板材厚度选择兼顾了结构强度与轻量化需求，既不会因为板材过薄导致结构刚性不足，也不会因为板材过厚造成整体重量过大、材料成本不必要的提升。侧壁的散热槽开孔尺寸经过匹配设计，既能够保证足够的通风面积，也能阻挡较大尺寸的金属碎屑、杂物落入壳体内部，降低内部电路出现短路故障的概率。在实际装配场景中，这类壳体可以根据使用需求选择配套的金属或者绝缘材质上盖，上盖与壳体之间可以通过螺丝或者卡扣进行固定，方便后期维护时快速打开壳体进行线路检修或者元件更换。壳体的接地连接点位在设计时做了专门的预留，安装时可以方便地连接保护接地线路，保证使用过程中的电气安全。
