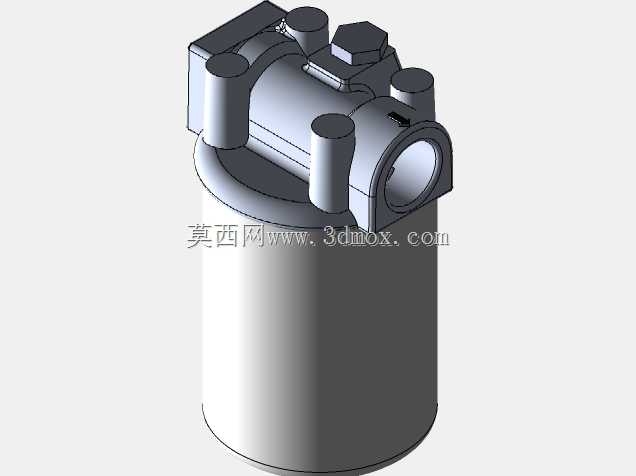

旋装式机油滤油器结构三维设计模型

　　在工程机械液压润滑回路、车用发动机润滑系统的实际选型与结构设计工作中，滤油器是保障油液清洁度、避免运动副磨粒磨损的核心元件，本次呈现的滤油器三维结构，完全按照工业现场常用的旋装式滤油器实际测绘参数构建，可直接用于液压站集成设计、发动机外围管路布局的干涉校验环节。从实际应用场景来看，这类滤油器既可以适配柴油发动机的润滑主油路，串联在机油泵与主油道之间，拦截机油循环过程中携带的金属磨屑、积碳颗粒、胶质杂质，也可以用于中小型液压设备的压力油路过滤，安装在液压泵出口侧的阀组安装面板上，保护比例阀、伺服油缸等对油液污染度敏感的液压元件，避免杂质卡滞阀芯、划伤密封件导致的设备故障。从功能特性上看，该滤油器采用上盖集成阀块的结构设计，

　　顶部预留了标准的进油、出油接口，接口的同轴度、密封槽尺寸完全符合行业通用安装规范，不需要额外加工过渡接头即可直接对接标准液压管路；上盖部位集成了旁通阀的安装位，当滤芯堵塞导致进出口压差超过设定阈值时，旁通阀会自动开启，让油液不经过滤芯直接进入下游回路，避免出现供油中断导致的运动副干磨故障，同时上盖还预留了压差发讯器的安装接口，可直接配套常用的目视压差发讯器或者电式压差发讯器，当滤芯需要更换时能及时给出提示信号，方便运维人员安排维护周期。设计思路上，整个模型采用自顶向下的装配建模逻辑，先确定滤油器的安装接口尺寸、额定流量对应的通径大小，再拆分上盖、滤罐、滤芯定位结构、紧固螺栓、密封组件等各个子零件，

　　所有配合面都按照实际装配公差预留了合理的间隙，比如上盖与滤罐的旋合螺纹长度、密封胶圈的压缩量都按照实际密封要求设置，既保证装配后不会出现渗漏，也不会因为过盈量过大导致装配困难；滤罐部分采用薄壁圆筒结构，在保证耐压强度的前提下尽可能降低整体重量，外壁没有多余的凸起结构，方便在紧凑的安装空间内布置，也便于后期维护时使用专用扳手拆装更换滤芯。从外形尺寸与安装边界来看，该滤油器的整体轴向高度、最大外径都按照常用的额定流量规格设定，安装时需要在滤罐底部预留足够的拆装空间，满足更换滤芯时向下旋出滤罐的操作距离，进、出油口的中心距与常见的同规格滤油器安装尺寸完全兼容，可直接替换现有设备上的同类型产品，不需要改动原有管路布局；

　　上盖顶部的固定凸台结构可适配两种安装方式，既可以通过侧面的安装孔固定在设备的安装支架上，也可以直接通过管路螺纹悬空固定，适配不同设备的安装空间限制。建模过程中对所有内部流道都做了简化处理，保留了流道的实际通径与转向结构，可直接导入流体仿真软件做流阻分析，验证不同流量下的压力损失是否在设计允许范围内，也可以用于装配培训场景，让运维人员直观了解滤油器的内部结构，掌握滤芯更换、密封件检查的操作要点。需要注意的是，在实际选型应用时，要根据系统的工作压力、油液粘度、额定过滤精度要求匹配对应的滤芯型号，该模型的滤芯腔尺寸完全兼容通用的标准旋装滤芯，不需要单独定制滤芯，可降低后期运维的备件成本；密封槽的尺寸适配常用的丁腈橡胶O型圈，在常规矿物油工作介质、-20℃到100℃的工作温度范围内都能保证可靠密封，如果用于水乙二醇、磷酸酯抗燃油等特殊介质，只需要更换对应材质的密封件即可，主体结构不需要做改动。
