小型直角管路内置滤网式过滤接头结构

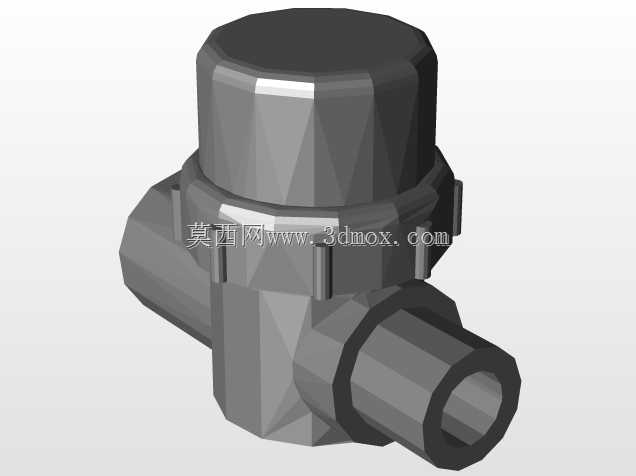

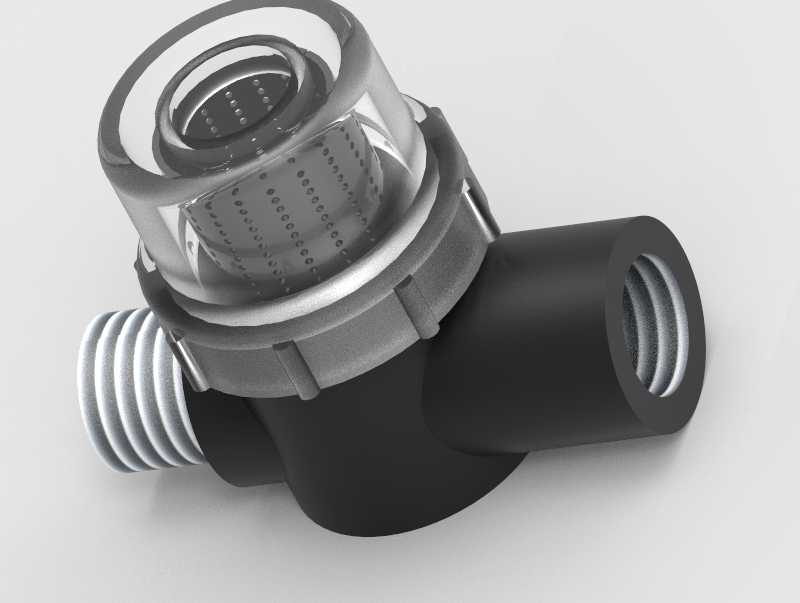

　　在民用净水、小型气动回路、低压流体输送、园林灌溉、小型实验流体管路这类对安装空间有严格限制的场景里，直角式过滤接头的应用占比一直不低，这类元件不需要额外预留独立过滤器的安装位，直接串接在管路转角位置就能同时完成管路转向和流体杂质过滤的功能，对于紧凑型设备的管路布局来说，能省去不少管接头和转接段的排布空间。这款直角过滤接头采用外螺纹加内螺纹的异侧接口设计，两个接口轴线呈90度垂直分布，其中带外螺纹的一端可以直接拧入对应规格的内螺纹管路端口，带内螺纹的一端则可以对接外螺纹管路或者软管快插接头，安装时不需要额外调整管路走向，直接替换原有直角接头就能完成加装过滤功能的改造，适配性很强。从结构设计来看，这款接头的主体采用直角弯通结构，

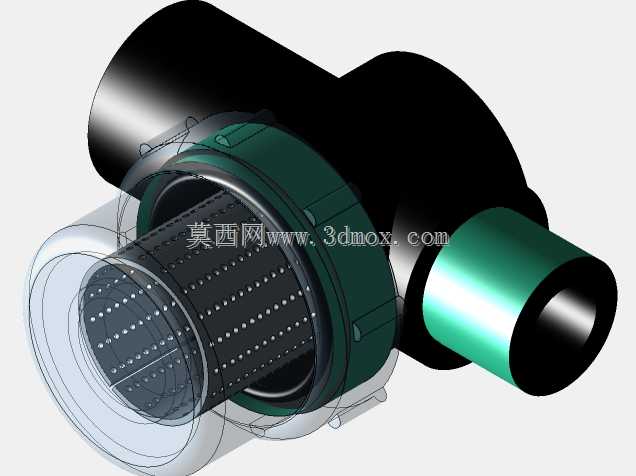

　　转角位置做了圆弧过渡处理，避免流体在转角处形成过大的压损，同时也减少杂质在转角位置的沉积卡滞；上部设置了透明可视的端盖结构，端盖和主体之间采用卡扣式压合密封，不需要额外工具就能徒手拆开，方便日常检查滤网堵塞状态、清理滤网上截留的杂质，透明端盖采用高透耐冲击的工程塑料材质，既能耐受常规管路的工作压力，也能清晰观察内部滤网的污染程度，不需要拆开就能判断是否需要维护。内部的过滤元件采用圆筒状滤网结构，滤网的有效过滤面积远大于同通径的平面式滤网，在相同过滤精度下能容纳更多截留杂质，延长维护周期，滤网的支撑骨架和接头主体的定位槽做了适配设计，安装时不会因为流体冲击出现移位、歪斜的情况，保证所有流过接头的流体都必须经过滤网过滤，

　　避免出现旁通漏滤的问题。从安装边界来看，这款接头的整体外形尺寸紧凑，两个接口的中心距控制在较小范围内，安装时在管路转角位置只需要预留出略大于接头本体的操作空间即可，不需要为拆卸端盖预留过长的轴向空间，因为端盖的拆卸方向是垂直于两个接口轴线的方向，日常维护时不需要拆卸两端的管路就能直接打开端盖取出滤网清理，大幅降低了后期维护的工作量。在实际选型应用中，这类过滤接头通常用在进水端前置过滤、气动回路前端杂质拦截、小型设备冷却液回路过滤这类场景，过滤精度根据滤网的网孔规格不同可以适配不同的工况需求，主体材质采用耐水耐常见腐蚀的工程塑料，能适配常规清水、压缩空气、弱腐蚀性流体的输送场景，密封位置采用弹性密封圈压合结构，

　　在额定工作压力下不会出现渗漏问题。设计这类接头的时候，需要重点考量几个核心点：首先是流道的压损控制，直角转角本身就会带来一定的流阻，如果滤网的通流面积设计不足，很容易造成管路流量不足，所以在建模阶段需要对流道做流体仿真验证，确保滤网的有效通流面积大于接口通径的通流面积，把整体压损控制在管路系统允许的范围内；其次是密封结构的可靠性，端盖和主体的卡扣配合需要有足够的扣合量，同时密封圈的压缩量要控制在合理区间，既要保证密封不渗漏，也要避免压缩量过大造成端盖拆卸困难、密封圈过早老化失效；另外是滤网的定位结构，要保证滤网安装后和主体之间没有旁通间隙，避免未经过滤的流体从间隙处流到下游，造成过滤失效。在实际装配场景中，这类接头的安装扭矩不需要过大，因为塑料材质的螺纹如果扭矩过大容易出现滑牙、开裂的问题，通常手拧到位后再用工具轻带1/4圈就能满足密封要求，安装时要注意流体方向，确保流体从外螺纹接口流入，经过滤网过滤后从内螺纹接口流出，避免反向流动造成滤网被冲脱、变形。日常维护时，只需要按下卡扣打开透明端盖，取出滤网用清水冲洗或者压缩空气吹净截留的杂质，检查密封圈有没有破损、移位，再重新装回即可，整个维护过程不需要拆卸管路，也不需要特殊工具，非常适合非专业人员操作的民用场景或者需要快速维护的设备工位。
