汽车悬架螺旋弹簧减振总成结构

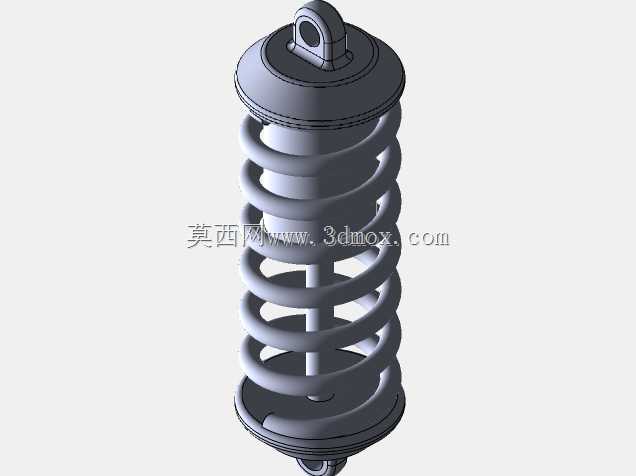

　　日常做底盘结构匹配时，这类带上下安装座的螺旋弹簧总成是悬架系统里承担缓震与支撑的核心部件，多数应用在乘用车辆、场地赛车的麦弗逊式或者多连杆式悬架结构中，直接布置在车轮与车架的连接路径上，替代传统钢板弹簧的线性刚度局限，适配更复杂的路面冲击过滤需求。从实际装车工况来看，该部件需要同时承担垂直方向的载荷传递、路面颠簸的振动缓冲，以及转向过程中附带的侧向力分载，上端的吊环式安装结构直接对接车身减震塔座的安装点位，下端的圆盘底座卡接在转向节或者下摆臂的定位槽内，安装时需要匹配弹簧压缩器完成预压装配，安装边界需要预留足够的弹簧压缩行程空间，避免极限冲击工况下弹簧并圈产生刚性撞击。设计阶段首先要确定的是弹簧的线径、有效圈数与中径参数，

　　匹配整车的轴荷分配与偏频要求，赛车版本的结构会适当提升弹簧刚度，减少过弯时的侧倾幅度，民用车版本则会调整刚度曲线兼顾乘坐舒适性，上下端的弹簧座需要做翻边限位结构，防止弹簧在大行程伸缩过程中出现径向脱出，中心的导向杆结构既可以限制弹簧的横向摆动量，也能为同轴布置的阻尼器提供安装定位基准，避免阻尼杆承受额外的侧向弯矩导致油封过早损坏。外形结构上，整体采用同轴圆柱式布局，弹簧两端做并圈磨平处理，保证与上下安装座的贴合面受力均匀，上端的吊环结构内嵌橡胶衬套，能够过滤弹簧传递到车身的高频振动，减少行驶过程中的内饰异响问题，下端底座的定位凸台与悬架摆臂的凹槽配合，装配时不需要额外的焊接固定，依靠弹簧预紧力即可完成位置锁定，

　　后期维护更换时只需要松开上下连接螺栓即可整体拆卸，不需要拆解周边的转向拉杆或者制动管路。实际建模过程中，螺旋弹簧的扫描路径需要严格匹配弹簧的螺旋升角与节距参数，避免出现实体干涉，上下端的安装座需要做等壁厚的冲压结构模拟，还原量产件的冲压成型工艺特征，吊环位置的衬套装配间隙需要预留0.2-0.5mm的活动量，模拟橡胶衬套的变形空间，整体装配完成后需要验证弹簧在最大压缩行程下的各部件间隙，保证极限工况下相邻零件不会发生运动干涉。这类结构在选型时，需要根据整车的满载轴荷计算弹簧的极限压缩量，预留10%左右的安全行程，避免车辆满载过坑时弹簧压并导致悬架硬点移位，同时弹簧的表面处理需要考虑底盘的泥水腐蚀环境，建模时可以预留喷塑或者电泳层的厚度尺寸，保证装配尺寸链的准确性。
