开源框架式液氮动力代步载具结构设计

　　这款轮式载具采用液氮作为动力介质，依托气动原理实现动力输出，区别于传统燃油与电池驱动方案，在封闭场馆作业、短途园区通勤、教学实验演示等场景中具备独特应用优势——液氮汽化后仅排放惰性氮气，无尾气污染、无高压触电风险，适合对排放、安全有特殊要求的室内场景使用，比如无尘车间物料转运、科技馆科普展示、校园科创教学载体等场景，都能适配这类动力形式的载具。

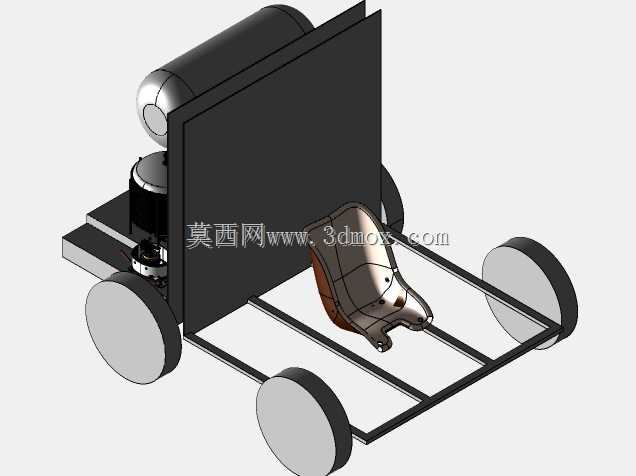

　　从结构布局来看，整体采用开放式矩形管焊接框架作为承载主体，没有设计全包覆式车身外壳，一方面是为了减重，降低动力消耗以提升单次加注后的行驶里程，另一方面也便于核心部件的检修、调整与迭代，框架的主梁采用等截面矩形型材，根据承载载荷分布在乘员座椅区域、动力储罐安装区域做了局部加强，避免行驶过程中框架出现共振或永久形变。行走系统采用四轮布局，前轮负责转向、后轮承担驱动输出，轮组的安装支座直接固定在框架纵梁上，预留了轮距调整的安装孔位，可根据不同使用场景的路面条件调整轮距参数，提升行驶稳定性，轮辋采用轻量化硬质塑料材质搭配橡胶轮面，兼顾结构强度与路面缓冲能力，在平整硬化路面行驶时可降低滚动阻力。

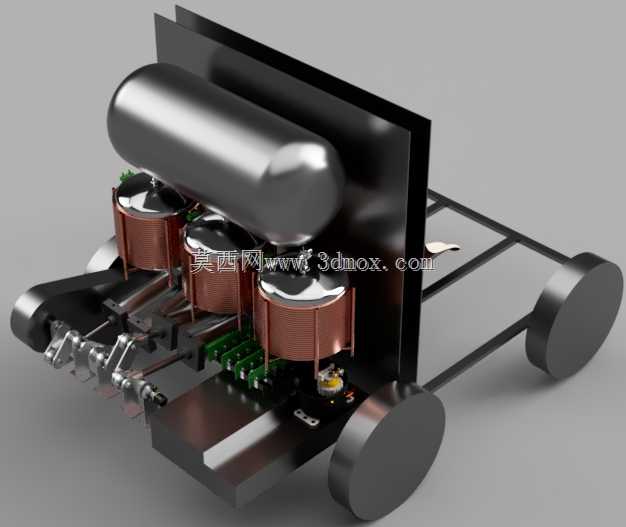

　　乘员区域直接安装了符合人体工学的成型座椅，座椅安装点在框架中部的横梁上，位置处于前后轮轴的中间区域，能让整车重心落在轴距中心位置，避免加速、制动时出现轴荷转移过大导致的翘头或甩尾问题，座椅靠背角度做了固定倾角设计，适配短途乘坐的姿态需求，没有设置复杂的调节机构，进一步简化结构、降低自重。动力系统核心部件为卧式安装的液氮储罐，储罐通过抱箍支架固定在乘员座椅后方的框架区域，这个位置既不会占用乘员的操作空间，也能让储罐的重量平衡前部转向机构的重量，进一步优化整车轴荷分配，储罐出口连接气动控制回路，通过调压阀将液氮汽化后的高压氮气调节至驱动马达的额定工作压力，回路中设置了节流阀用于控制行驶速度，通断阀负责动力的接通与切断，整套气动回路的管路沿框架型材内侧布置，通过管卡固定，避免行驶过程中管路晃动磨损，同时也能让整体走线更规整，减少外部磕碰损坏管路的风险。

　　转向系统采用简单的连杆式转向结构，转向操纵部件设置在乘员前方的框架安装位，通过拉杆连接两个前轮的转向节，转向传动比设置得偏大，降低转向操作力度，适合低速行驶场景下的操控需求，没有设置助力结构，依靠机械连杆直接传动，结构可靠性更高，故障点更少。整车的安装边界控制得较为紧凑，整体宽度控制在常规室内通道的通行宽度范围内，长度适配单人乘坐加动力部件安装的最小尺寸需求，高度则以储罐最高点为限，没有额外设置加高的结构，可顺利通过常规室内门洞、电梯等受限空间，适配室内场景的通行要求。

　　在设计思路上，这款载具优先考虑结构的可迭代性与开源适配性，所有安装接口都采用标准化的紧固件连接，没有设计特殊定制的异形连接结构，使用者可根据自身需求更换不同容量的液氮储罐、调整座椅位置、更换不同直径的轮组，甚至可以在框架上加装外壳、储物载物平台等附加部件，不需要对主体框架做大规模改动。考虑到液氮动力的特性，储罐安装位预留了隔热层的安装空间，可加装聚氨酯隔热层降低液氮的自然汽化损耗，延长载具的静置存放时间与行驶续航，气动回路的各个阀件都采用标准气动元件，采购替换便捷，不需要定制特殊配件，降低后期维护成本。

　　从实际使用的角度出发，这款结构没有追求过高的行驶速度与续航里程，而是聚焦于特定场景下的实用需求，比如在对防爆有要求的化工车间短途巡检，液氮动力不会产生电火花，比电池驱动的载具安全性更高；在科普展示场景中，开放式的框架结构可以让观众清晰看到动力传递的整个流程，更直观地展示清洁能源动力的工作原理；在科创教学场景中，标准化的结构便于学生进行拆装、改装，验证不同的气动参数对行驶性能的影响，作为教学实验载体具备很高的实用性。框架的焊接工艺采用满焊连接，关键受力位置做了焊后打磨去应力处理，避免长期使用后焊缝开裂，所有连接孔位都采用钻孔加工，保证安装精度，减少装配应力。轮组的轴承采用密封式深沟球轴承，不需要频繁加注润滑脂，适应多尘的使用场景，降低维护频次。
