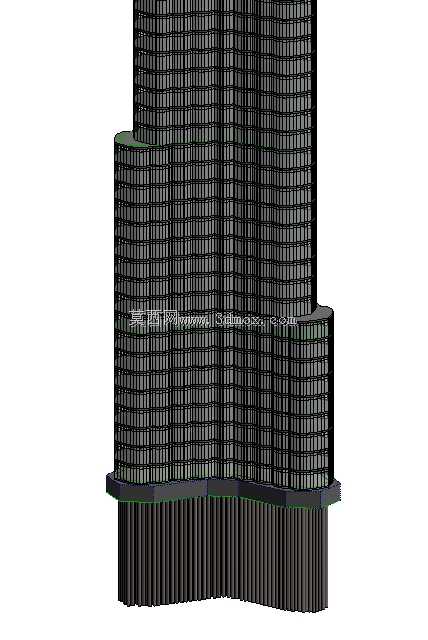

超高层地标建筑哈利法塔BIM结构建模

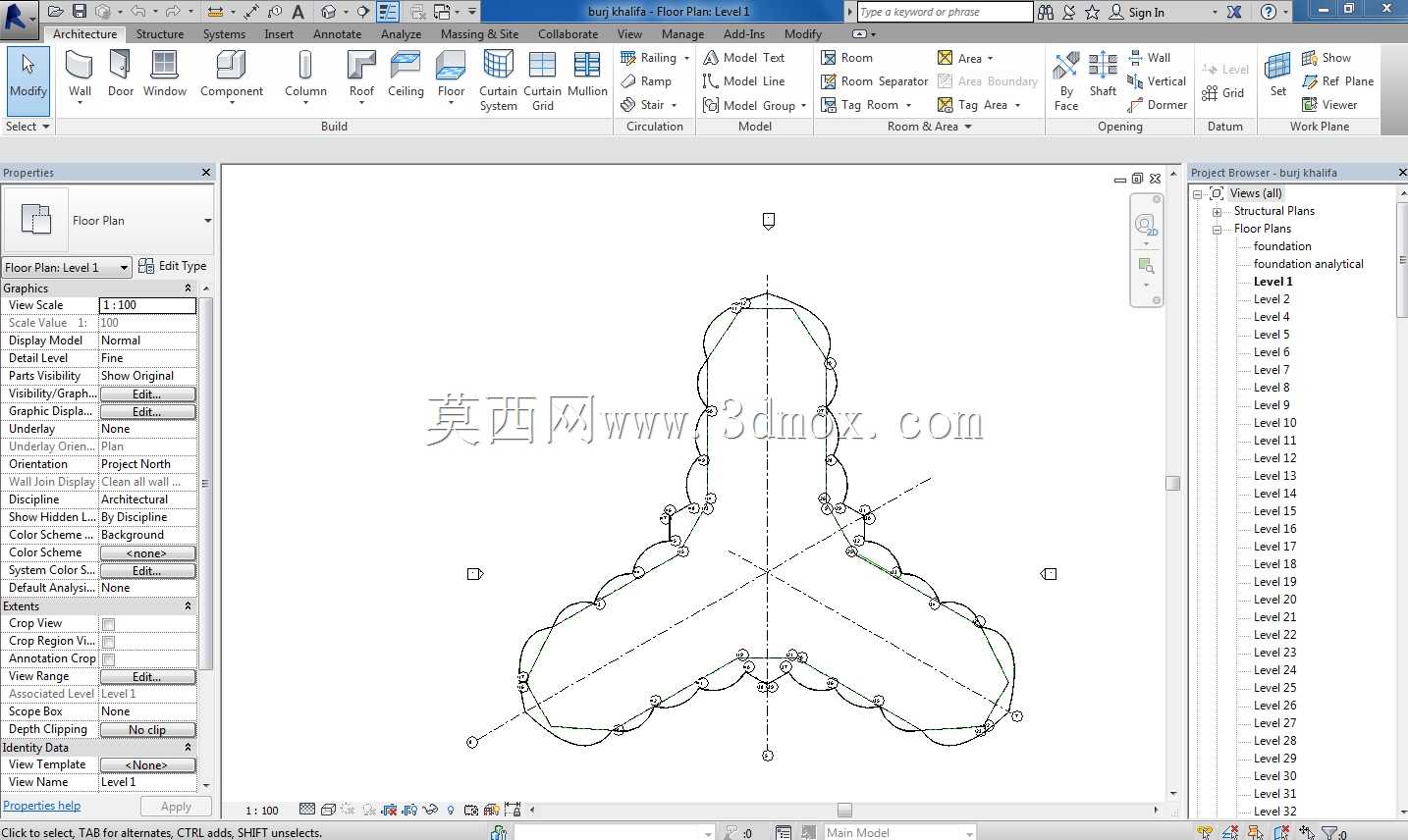

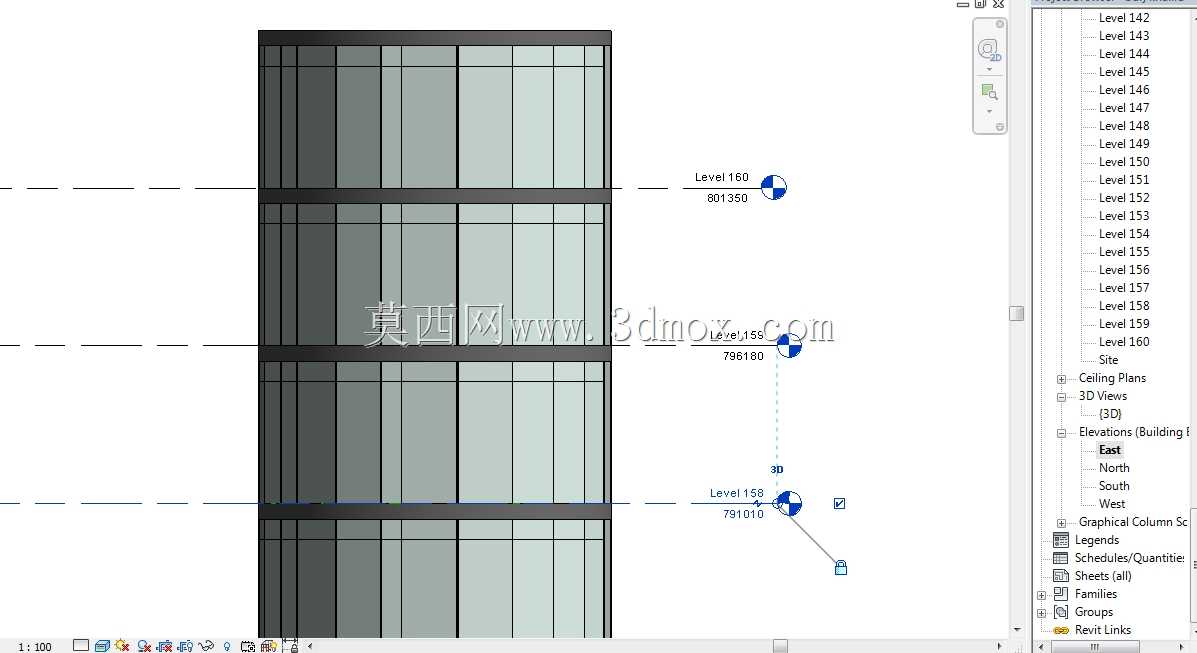

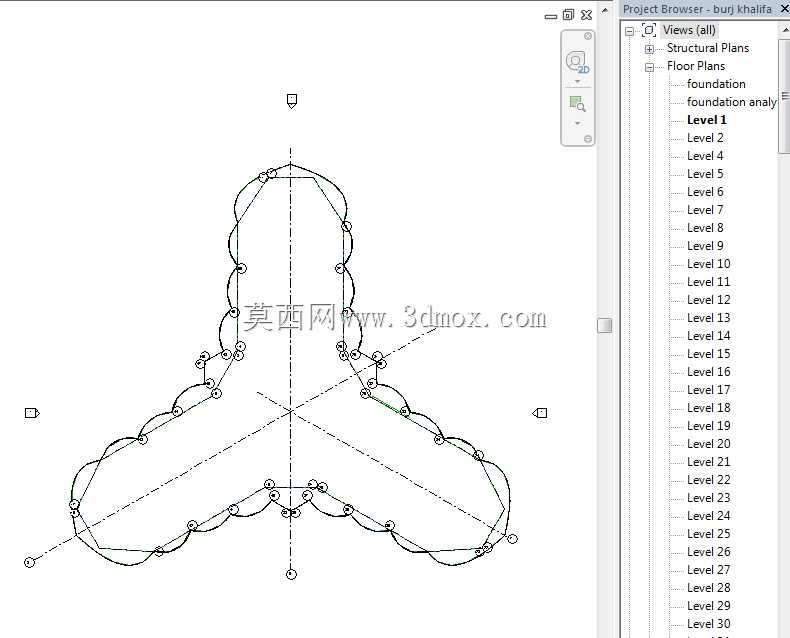

　　在超高层民用建筑的结构设计、BIM协同作业、建筑可视化展示领域，这类超高层地标塔楼的三维结构模型是核心的基础资料，能为结构受力验算、施工流程模拟、机电管线综合排布、建筑效果展示提供精准的三维参照载体。不同于普通民用建筑的结构建模，哈利法塔这类超高层塔楼采用了束筒结构的设计逻辑，建模过程中需要优先还原其Y形平面的布局特征，三个翼楼围绕核心筒逐步向上收分，每间隔若干楼层设置的加强层桁架、核心筒剪力墙的厚度变化、外框柱的截面收窄都需要在模型中精准体现，保证结构构件的空间定位与实际设计逻辑完全匹配。从实际工程应用的角度看，这类超高层结构模型首先服务于结构专业的受力分析前置校验，建模时需要严格对齐各楼层的标高体系，核心筒内部的电梯井道、

　　设备管井、楼梯间的空间边界需要完全闭合，避免后续机电建模时出现构件碰撞问题；外框的钢结构构件与混凝土核心筒的连接节点区域，需要预留出预埋件的安装空间，模型中构件的交接位置不能出现重叠、缝隙等拓扑错误，保证后续导入结构分析软件时能正常划分网格、计算受力。考虑到施工阶段的应用需求，模型的构件拆分逻辑需要匹配实际的施工段划分，核心筒的施工段与外框钢结构的施工段错层关系要在模型中有所体现，不同材质的构件需要做明确的区分，混凝土剪力墙、型钢柱、外框钢梁、楼板的构件属性要对应清晰，方便施工方做工程量统计、施工进度模拟。在建筑可视化应用场景中，模型的外轮廓收分曲线需要完全贴合建筑设计的造型要求，塔楼顶部的尖顶结构、设备层的外立面遮挡构件、

　　避难层的空间布局都要准确还原，能直接对接渲染软件做建筑外观效果展示，也能为建筑科普、城市规划展示提供精准的三维素材。建模过程中需要重点控制整体的尺寸边界，塔楼底部的基座范围、各翼楼的外伸尺寸、整体高度方向的收分节奏都要严格遵循设计参数，避免出现整体比例失调的问题；核心筒与外框柱之间的楼板跨度、加强层伸臂桁架的连接角度、环带桁架的布置位置都要符合结构受力的逻辑，不能为了外观效果随意更改结构构件的布置。对于BIM协同作业来说，这类超高层模型的构件命名需要遵循统一的规范，不同楼层、不同类型的构件要有清晰的层级划分，方便建筑、结构、机电、幕墙等不同专业的设计人员在同一模型基础上开展协同设计，提前排查各专业之间的碰撞问题，

　　减少施工阶段的设计变更。在幕墙深化设计环节，结构模型能为幕墙龙骨的定位提供精准的结构基准，外框柱的定位偏差、剪力墙的外立面平整度都能在模型中提前校验，保证幕墙板块的加工尺寸能和结构主体完美匹配。另外在建筑运维阶段，精准的结构模型也能为后续的设备安装、空间改造、结构健康监测提供基础的三维底图，运维人员可以直接在模型中定位结构构件的位置，查看构件的设计参数，提升运维管理的效率。不同于常规的建筑外观模型，这类结构模型的核心价值在于还原建筑内部的结构受力体系，所有构件的布置都要符合超高层建筑的结构设计逻辑，不能出现违背结构常识的构件布置，比如核心筒的剪力墙不能随意开洞、外框柱的截面不能出现无理由的突变、加强层的桁架必须和核心筒、外框柱形成可靠的受力连接，保证模型的工程实用性，而不是仅具备外观展示的效果。
