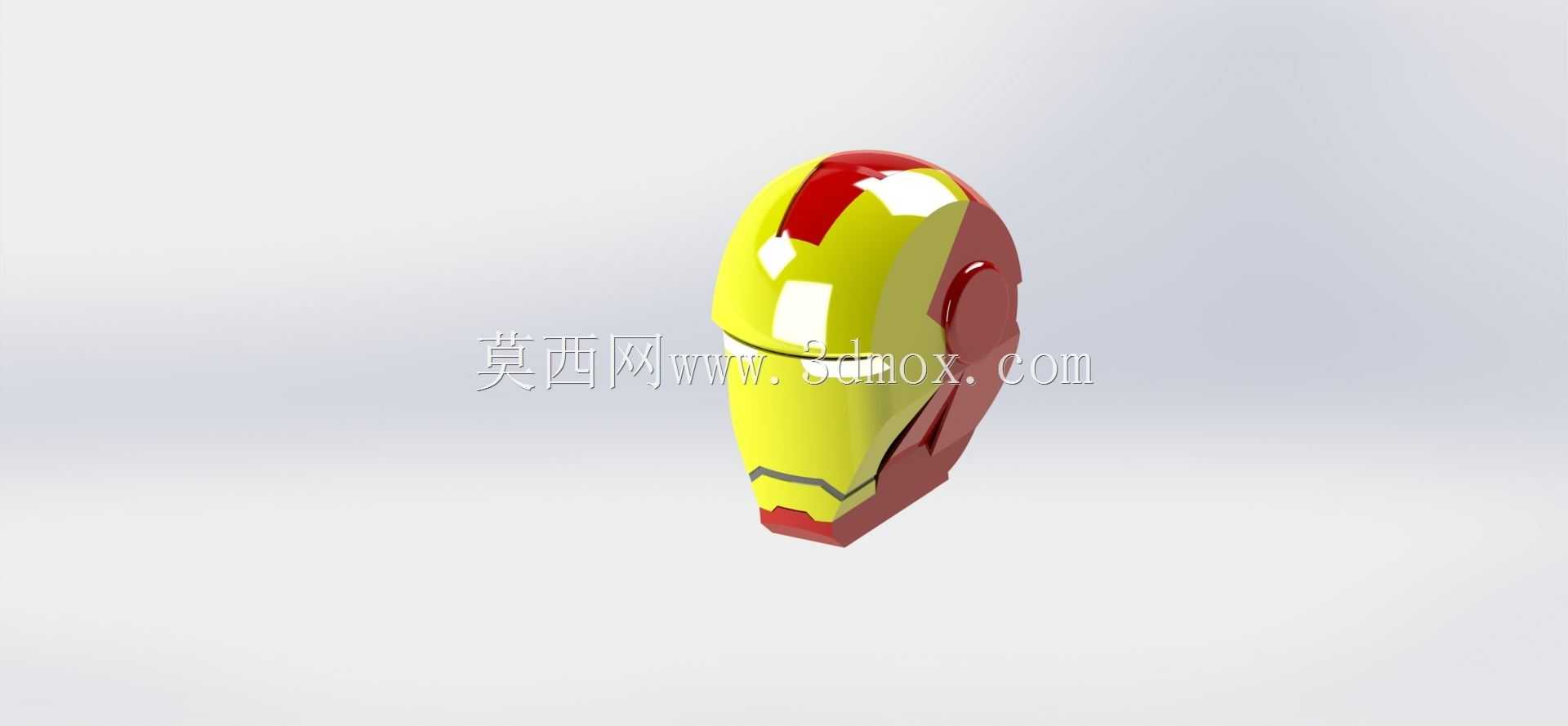

影视道具级钢铁侠头盔面罩结构设计

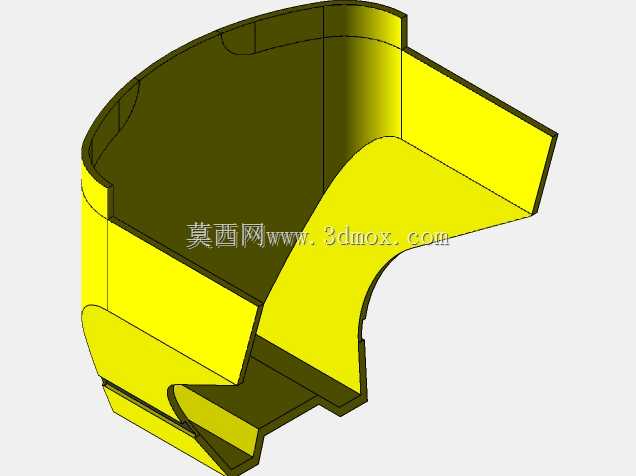

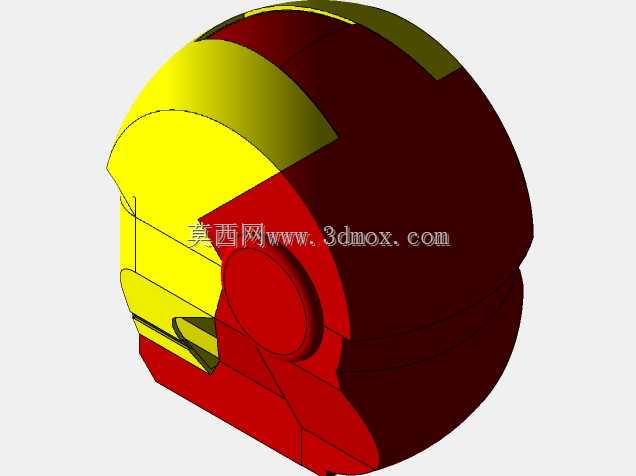

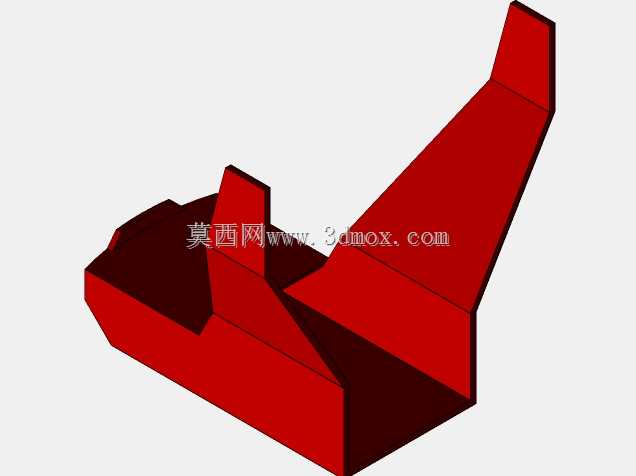

　　本次设计的钢铁侠面罩结构，核心面向影视道具制作、cosplay穿戴装备开发、潮玩手办原型打样三类应用场景，在结构设计阶段就充分考虑了不同场景下的使用边界，避免了常规外观模型只重视觉效果忽略实际落地性的问题。从外形尺寸来看，整体面罩按照亚洲成年人头围均值做适配，横向最大宽度控制在180mm，纵向从下颌到额顶的总高度为240mm，前后纵深距离为220mm，内部预留了15mm的缓冲层安装空间，不管是做EVA内衬贴合的可穿戴道具，还是做硬质外壳的静态展示摆件，都能满足安装边界要求，不会出现内部空间卡脸、外部比例失调的问题。设计思路上没有直接照搬影视设定的纯曲面外观，而是把整个面罩拆分成了额部主壳体、眼部活动舱、面颊侧护板、

　　下颌咬合段四个独立的装配模块，每个模块之间预留了0.3mm的装配间隙，既可以做静态粘接的固定版本，也可以加装微型舵机实现眼部开合、面罩分段启闭的动态效果，适配不同制作需求的用户做二次改造。从功能特性来看，壳体的壁厚统一设置为2.5mm，这个厚度既能够满足3D打印过程中不出现翘曲变形的结构强度要求，也不会因为壁厚过大导致整体重量超标，做穿戴版本时整体重量可以控制在400g以内，长时间佩戴也不会出现颈部承压过大的问题；眼部位置预留了20mm*60mm的矩形安装槽，可以直接嵌入常规尺寸的LED灯条、柔光片，实现影视原作中的眼部发光效果，不需要使用者再自行切割壳体改造；下颌位置做了内收的圆弧过渡，贴合人体下颌骨的生理曲线，

　　佩戴时不会出现硌下巴、说话时面罩移位的问题，侧护板位置预留了绑带穿过的通孔，孔位做了R2的圆角处理，避免织带长期摩擦出现起毛断裂的情况。在曲面构建阶段，特意对高光区域的曲面做了曲率连续处理，额部的红色装甲块与黄色主壳体之间的分模线做了0.8mm的下沉台阶，后期喷涂分色时可以直接沿着台阶做遮盖，不需要额外绘制分模线，能够大幅降低后期涂装的工作量；面罩表面的所有棱角都做了R0.5的圆角过渡，既还原了影视原作中装甲的硬朗质感，也避免了穿戴时尖锐棱角划伤皮肤的安全隐患。针对静态展示的使用场景，模型底部预留了标准的1/4英寸螺孔，可以直接适配市面上常规的手办支架、展示台，不需要额外制作转接底座；针对道具制作的场景，

　　所有装配孔位都做了适配M2螺丝的柱位，模块拼接时可以直接用螺丝紧固，不需要额外做打孔定位，降低道具制作的入门门槛。在结构校验阶段，已经对所有曲面做了拔模角度检查，外表面拔模角度均大于3度，不管是做3D打印的FDM、光固化工艺，还是后续翻模做树脂、玻璃钢材质的批量生产，都不会出现脱模困难、表面拉伤的问题；壳体内部做了均匀的网格状加强筋，筋位高度3mm、厚度1.5mm，在不增加整体壁厚的前提下大幅提升壳体的抗冲击性能，穿戴过程中出现轻微磕碰也不会出现壳体开裂的问题。不同于常规的外观概念模型，这个设计在细节处充分考虑了实际落地的全流程需求，从建模阶段的曲面质量，到后续加工、装配、涂装、使用的各个环节都做了对应的结构优化，不管是三维建模从业者做结构设计参考，还是道具制作者做生产原型，抑或是潮玩设计师做手办开发，都能直接基于这个模型做二次调整，不需要再做大量的结构重构工作。
