Radicon大卫布朗齿轮变速箱结构设计

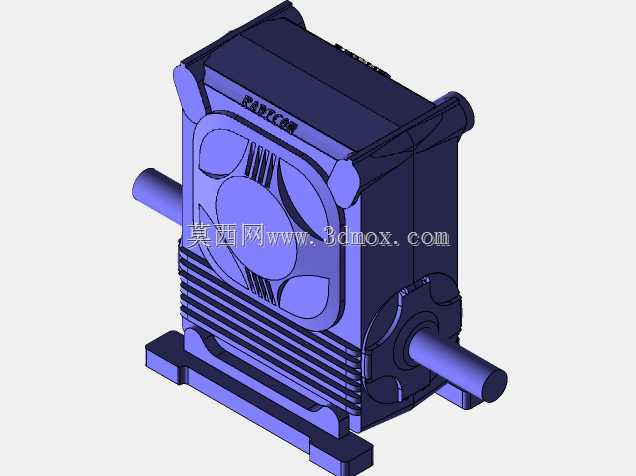

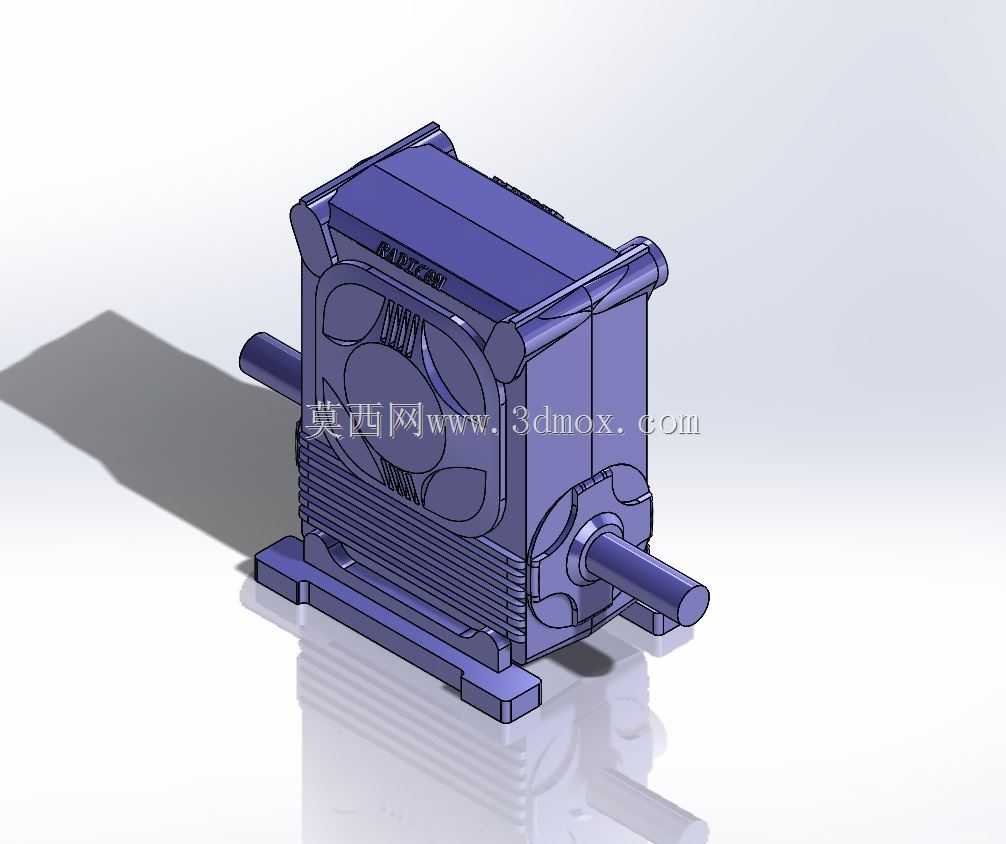

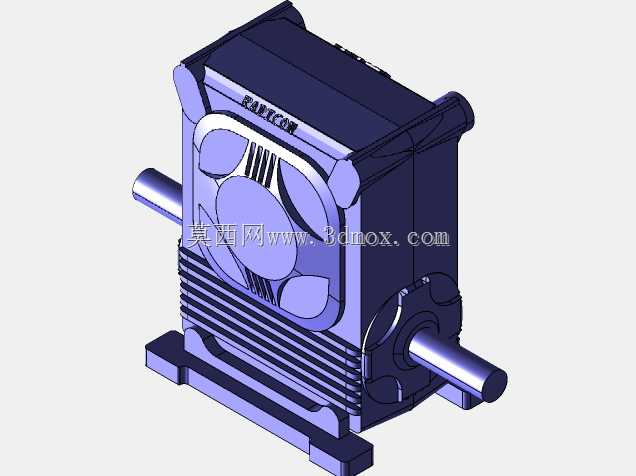

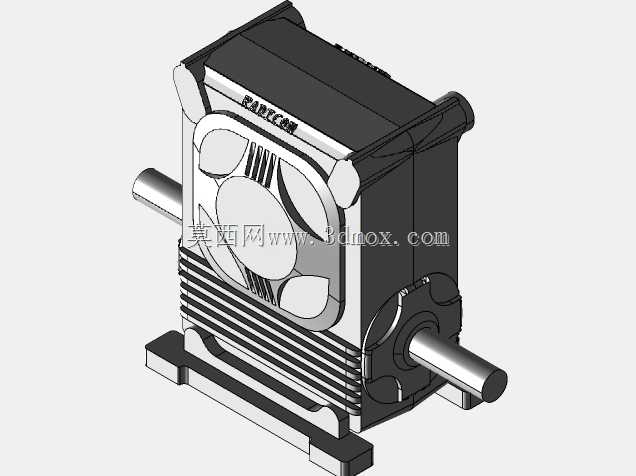

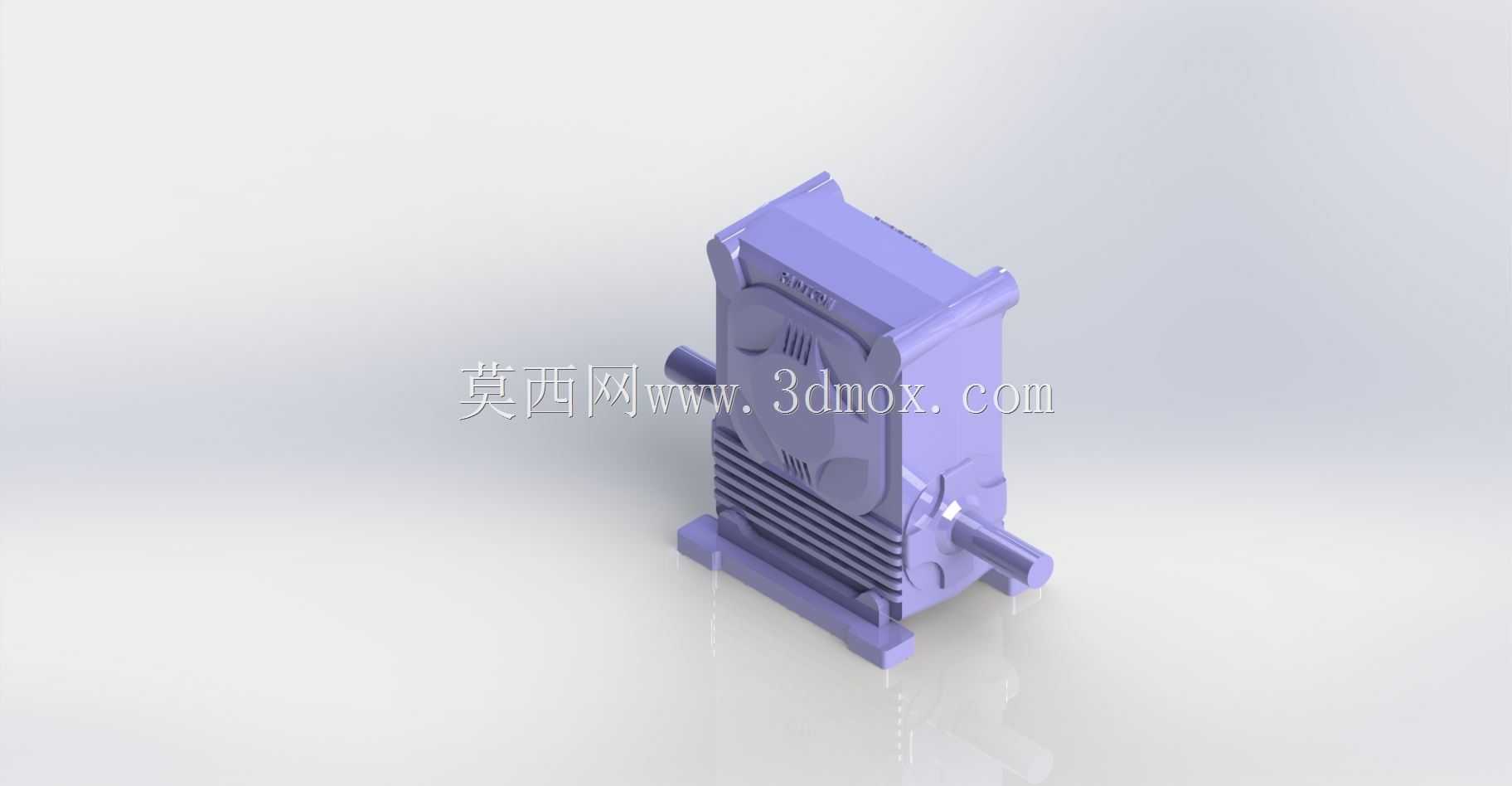

　　在工业传动系统的布局选型中，齿轮变速箱始终是匹配动力源与执行端负载的核心部件，这款Radicon大卫布朗系列变速箱的三维结构，完整还原了重载传动场景下的箱体设计逻辑与传动件排布思路。从实际应用场景来看，这类变速箱常被部署在矿山输送线、冶金轧机辅传、港口起重设备的动力传输链路中，需要在持续冲击载荷、多粉尘、温差跨度大的工况下保持稳定的传动比输出，因此整个结构设计从箱体承载到轴系定位都做了针对性的强化。从结构设计思路来看，箱体采用一体化铸造成型的肋条布局，外表面分布的横向散热肋片并非装饰结构，而是根据齿轮啮合发热的热场分布做的定向散热设计，肋片的高度、间距都匹配自然对流的散热路径，避免重载连续运行时箱体内润滑油温度过高导致黏度下降，

　　影响齿轮啮合面的油膜形成。箱体两侧的输入输出轴采用平行轴排布，双出轴的结构设计可以同时为两个执行端输出扭矩，适配需要同步驱动的辊道输送、双轴搅拌类设备的安装需求，轴伸端的密封位预留了骨架油封与防尘密封的双重安装空间，能够阻挡外界粉尘、水汽进入箱体内部，同时防止润滑油渗漏。在安装边界的设计上，箱体底部的一体式安装底座做了加宽处理，底座上的安装孔位采用长圆孔与圆孔组合的排布方式，既可以补偿安装时的基础加工误差，也能在设备运行时抵消部分齿轮啮合产生的轴向窜动带来的安装应力，避免箱体固定螺栓受剪切力断裂。箱体上部的观察窗与注油位结构，直接集成在箱体上盖的成型结构中，不需要额外焊接凸台，减少了箱体的渗漏点，日常维护时不需要拆解整个箱体上盖，

　　就可以通过观察窗查看内部齿轮的啮合磨损情况，也能直接完成润滑油的补充加注。从内部传动逻辑来看，这款变速箱采用渐开线圆柱齿轮的多级传动结构，齿轮的齿宽、轴系的支撑跨距都经过载荷校核，每根传动轴的两端都采用圆锥滚子轴承作为支撑，能够同时承受径向载荷与传动过程中产生的轴向力，轴承位的箱体镗孔采用一次装夹加工的同轴度设计，保证轴系运转时的跳动量控制在允许范围内，降低运转时的振动与噪音。在做三维建模的过程中，这类箱体的分型面设计、拔模斜度的选取都需要匹配铸造工艺的要求，箱体壁厚保持均匀过渡，避免壁厚突变导致铸造时出现缩孔、砂眼等缺陷，肋片与箱体主体的连接位置做了圆角过渡，减少应力集中点，避免重载工况下箱体出现开裂。对于设备选型的工程师而言，

　　这个三维模型可以直接用来做设备整体布局的干涉校验，核对输入输出轴的中心高、轴径、键槽尺寸与配套电机、负载端的连接尺寸是否匹配，也能根据模型的安装孔位尺寸提前预制设备安装基础，减少现场安装的调整工作量。对于结构设计从业者来说，这款变速箱的箱体加强筋排布、密封结构设计、安装基准的选取思路，都可以作为重载类传动箱体设计的参考，尤其是在处理大扭矩传动的箱体刚度不足、散热能力不够的问题时，这种成熟量产产品的结构布局经过了长期工业场景的验证，比纯理论计算的结构更具实际参考价值。整个模型的结构细节完整还原了实物的装配关系，包括箱体连接螺栓的位置、吊环的安装位、油标的安装孔都做了准确的还原，能够直接用于装配模拟、工程出图的参考，也可以作为传动系统教学演示的直观模型，帮助从业者理解平行轴齿轮变速箱的结构组成与工作原理。
