TRDA-25RN系列编码器测量滚轮结构

　　在卷材加工、物流输送、长度计量类自动化产线里，这类测量轮是和旋转编码器配套使用的核心接触式检测部件，日常会被安装在薄膜分切机、线缆挤出生产线、板材送料机构、包装线输送段等位置，靠轮面和被测物料表面的静摩擦带动轮体转动，把物料的直线位移量同步转化为编码器可识别的旋转角位移，最终换算出物料的走料长度、输送速度、送料位置等关键参数，是接触式长度检测方案里成本可控、可靠性较强的执行部件。

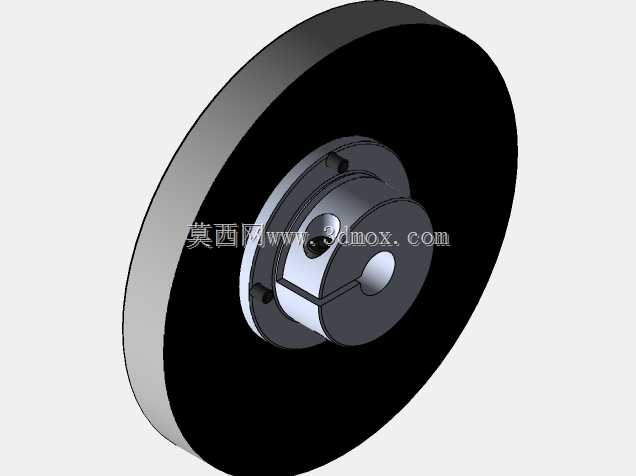

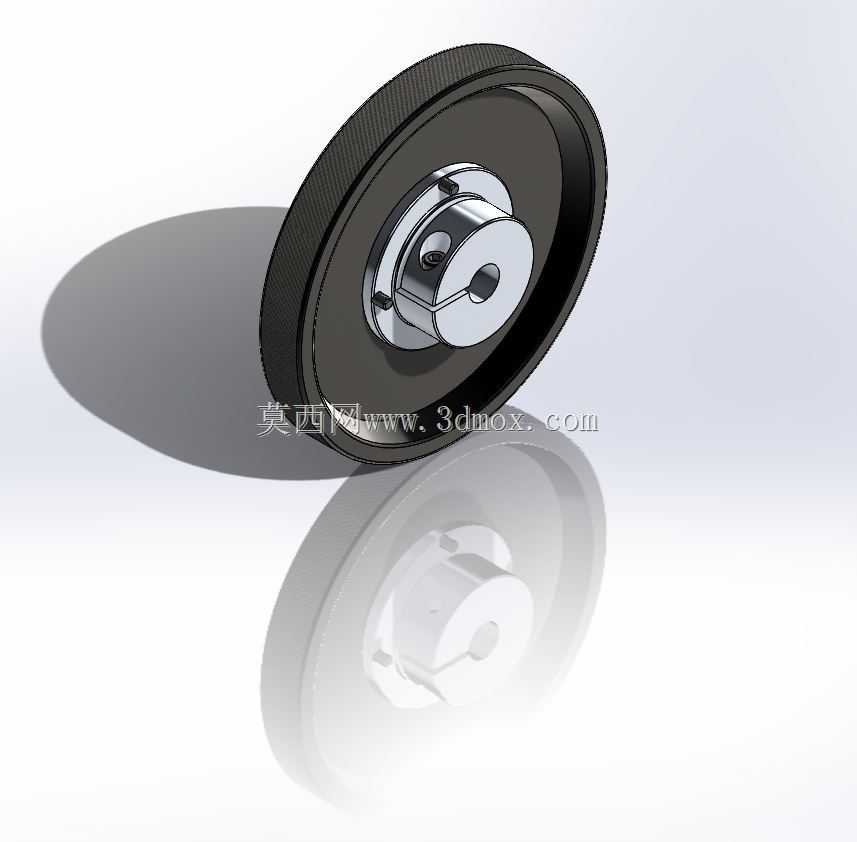

　　从结构设计逻辑来看，这款测量轮采用了分体式装配结构，外圈是带滚花纹理的轮缘，内圈集成了和编码器轴匹配的锁紧轮毂，中间通过辐板结构连接，既保证了整体刚性，又尽可能控制了轮体自身的转动惯量，避免高速运转时因为惯量过大带来的编码器轴负载超标、动态响应滞后问题。轮缘表面的滚花处理是设计里的关键细节，不同于光面轮容易在光滑薄膜、金属箔材表面出现打滑丢步的问题，细密的网纹滚花可以在合适的压装压力下，和被测物料表面形成足够的静摩擦力，保证轮体转动和物料移动完全同步，减少计量误差；同时滚花的纹路深度做了控制，不会在软质物料比如PE膜、无纺布表面压出印痕，影响物料外观质量。

　　轮毂部分采用了顶丝锁紧的轴连接结构，中心孔和编码器输出轴采用小间隙配合，装配时只需要将轮体套入编码器轴，拧紧侧面的紧定螺钉即可完成固定，不需要额外的联轴器、连接法兰，大幅简化了安装结构，也减少了传动链上的间隙带来的检测误差。轮毂端面做了沉台设计，紧定螺钉安装后不会突出轮毂端面，避免运转时剐蹭周边的安装支架或者传感器本体，适配紧凑的安装空间。轮体的整体形位公差控制是设计重点，轮缘的外圆和中心安装孔保持了较高的同轴度，轮缘端面和中心孔轴线的垂直度也做了严格约束，避免轮体高速转动时出现端面跳动、径向圆跳动超标的问题——这类跳动如果过大，一方面会导致轮面和物料接触压力周期性变化，容易出现间歇性打滑，另一方面也会给编码器轴带来额外的径向载荷，长期运转会加速编码器轴承的磨损，缩短传感器的使用寿命。

　　从安装边界来看，这款测量轮的轮缘宽度适配常规的编码器安装支架尺寸，安装时需要配合浮动压装机构使用，保证轮体始终以恒定的压力压在被测物料表面，压力值需要根据物料材质调整：针对硬质金属板材可以适当加大压力，保证摩擦传动可靠；针对软质薄型膜材则需要降低压力，避免压伤物料或者导致物料走料阻力过大出现拉伸变形。轮体的材质选择兼顾了耐磨性能和结构强度，轮缘部分采用耐磨金属材质，长期和物料摩擦也不会出现过度磨损导致轮径变化——要知道接触式测量轮的计量精度和轮径直接相关，轮径磨损超差后，每一圈对应的行走长度就会出现偏差，直接导致长度计量失准，因此耐磨性能是这类部件的核心指标之一；轮毂部分则采用易加工的金属材质，保证安装孔的加工精度和锁紧结构的可靠性。

　　在实际选型适配时，这款测量轮的轮径参数是和编码器的脉冲数匹配计算的，固定轮径下，编码器每转输出的脉冲数对应固定的直线位移分辨率，设计选型时需要根据产线要求的检测精度选择匹配的轮径和编码器参数，避免出现分辨率不足或者脉冲频率过高超出编码器响应范围的问题。不同于非接触式的激光测长、视觉测长方案，这种接触式测量轮的结构更简单，抗现场粉尘、油污、光线干扰的能力更强，在工业现场复杂工况下的稳定性更好，不需要复杂的参数调试，安装完成后即可投入使用，维护成本也更低，只需要定期检查轮面磨损情况、清理轮面附着的杂物即可保证检测精度。在一些需要双向检测的场合，比如往复式送料机构、来回裁切的加工设备上，这类测量轮也可以配合双向输出的编码器使用，正反转都可以准确识别位移方向和位移量，不会出现检测方向的误判。轮体的整体做了发黑表面处理，既可以提升部件的防锈能力，适应车间里可能存在的潮湿、少量切削液飞溅的工况，也可以减少表面反光，避免对周边可能存在的光电传感器造成光线干扰。
