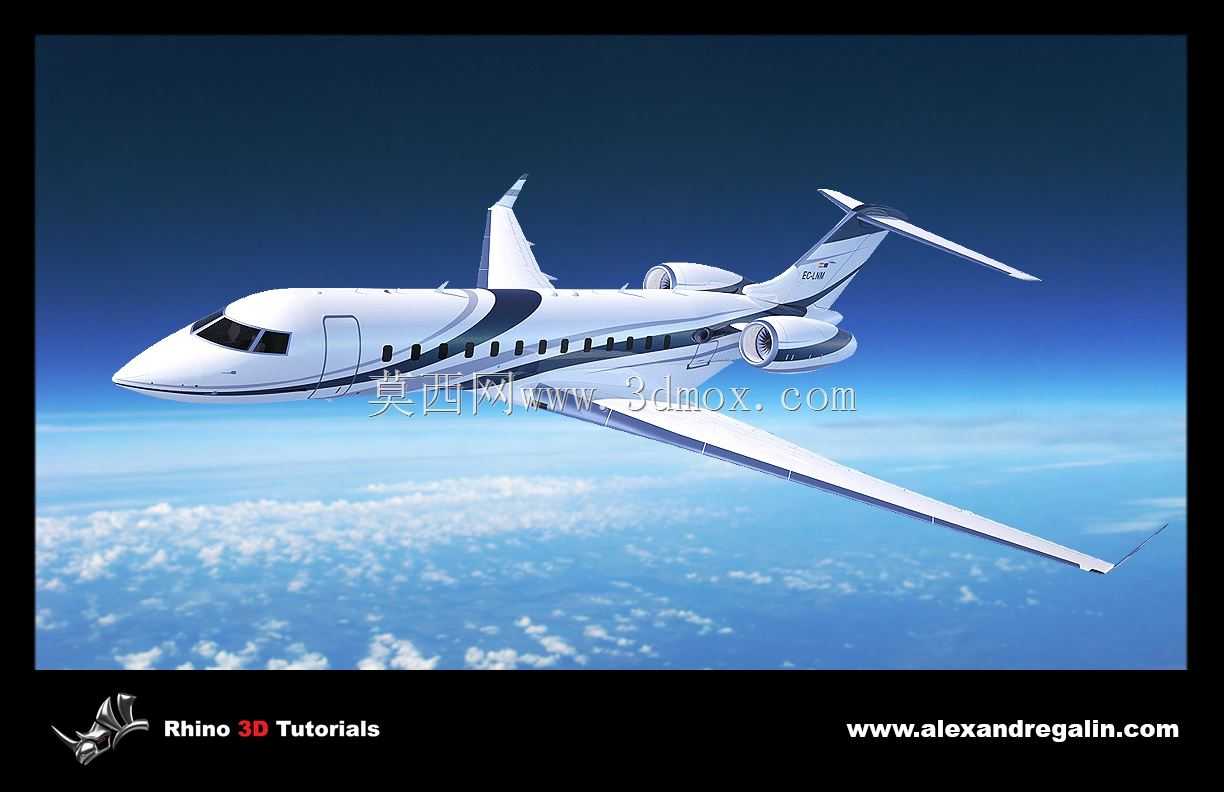

湾流环球快车公务机三维造型设计

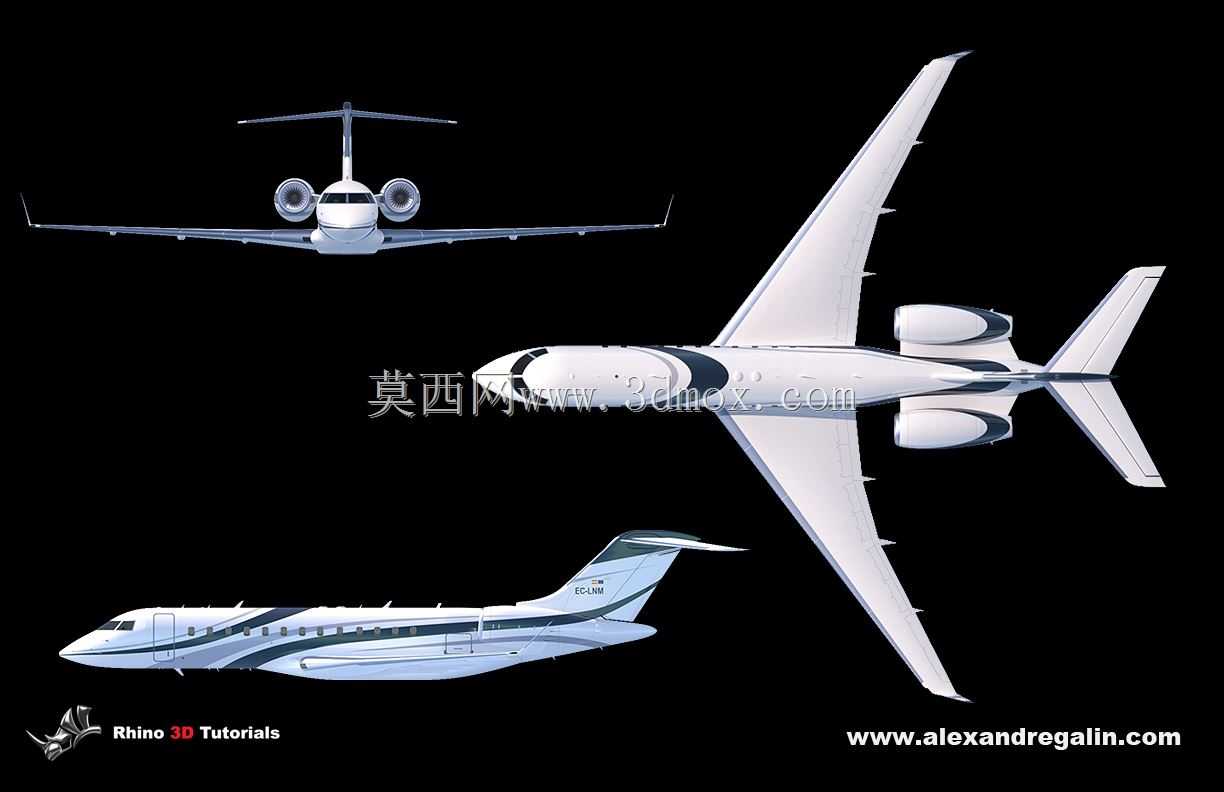

　　这款公务机的三维造型还原，核心围绕高端商务航空的实际使用场景展开，在建模阶段首先要明确的是这类机型的核心定位——承担跨区域高端商务出行、要客运输任务，因此外形设计的每一处曲面都服务于气动效率与舱内空间的平衡。从正视图、俯视图、侧视图的多视角对齐来看，建模时首先要敲定机身的长细比参数，这类远程公务机的机身长度通常在30米级，翼展在28米左右，机身截面采用近似圆形的加压客舱截面，直径约2.4米，这个尺寸边界是为了在万米高空维持客舱压力的同时，留出足够的舱内站立与布置空间，满足商务会客、随行人员休息的功能需求。尾翼采用T型布局？不对，实际这款机型是常规低平尾加后掠垂尾设计，垂尾后掠角度经过气动优化，

　　在大迎角飞行状态下能够避开机翼的尾流干扰，保证横向操纵的稳定性，两台涡扇发动机采用尾吊式布局，安装在后机身两侧的短舱内，这种布局的优势在于能够降低舱内噪音，同时让机翼的气动设计不受发动机短舱的干扰，提升机翼的升阻比，适合长航程巡航飞行。机翼采用超临界翼型的后掠翼设计，前缘带有一定的后掠角，能够在高亚音速巡航阶段降低激波阻力，提升燃油经济性，翼尖带有融合式翼梢小翼，这个结构在建模时要注意曲面的顺滑过渡，它的实际作用是削弱翼尖涡流的诱导阻力，在不增加翼展的前提下提升航程表现，同时降低机场起降时的翼展占用空间，适配更多4C级以下机场的停机位要求。机身侧面的舷窗采用等间距排布，每扇舷窗的位置对应舱内的座位布局，

　　建模时要注意舷窗与机身蒙皮的曲面贴合度，不能出现曲面破面的问题，机头的雷达罩采用透波材料的曲面造型，曲率变化连续，既要满足雷达的探测视角要求，也要保证气动外形的顺滑，降低飞行阻力。前起落架布置在机头后方的机身中轴线位置，主起落架安装在机翼根部的机身承力结构处，起落架舱门的缝隙、开合边界在建模时都做了还原，这些细节是为了后续做飞行状态、地面停放状态的不同场景展示时，能够准确呈现不同构型下的外形特征。在建模思路上，这类曲面复杂的航空产品，首先要搭建全机的控制线框，从对称面开始拉出机身的纵向控制线，再逐段搭建不同站位的截面轮廓，通过双轨扫掠、曲面混接的方式生成基础蒙皮曲面，之后再对机翼、尾翼、发动机短舱这些独立部件做单独建模，

　　最后通过布尔运算或者曲面拼接的方式完成整机的装配，过程中要反复检查不同视角下的曲面光顺度，避免出现曲面褶皱、曲率突变的问题，因为这些问题在后续渲染阶段会直接影响光影效果，也不符合真实航空器的制造精度要求——真实的公务机蒙皮对曲面公差要求极高，任何曲面的不连续都会带来额外的飞行阻力，甚至影响飞行安全。从实际应用场景来说，这个三维模型既可以用于航空科普类的展示素材，也可以作为影视动画、虚拟仿真场景中的航空装备素材，还能为航空类专业的课程设计提供外形参考，帮助学习者理解公务机的总体布局逻辑。在处理发动机短舱的造型时，要注意短舱与机身的连接区域的曲面过渡，这里采用了翼身融合类似的顺滑过渡设计，能够降低干扰阻力，短舱的进气道唇口采用椭圆截面的圆滑造型，保证发动机在不同飞行姿态下都能获得均匀的进气气流，尾喷口的造型则做了收敛-扩张的基础形态还原，匹配涡扇发动机的排气特征。舱门的位置布置在前机身左侧，对应真实机型的登机门位置，建模时还原了舱门的轮廓边界与周边蒙皮的阶差，这些细节能够提升模型的真实感，也方便后续做舱门开合的动画演示。整机的曲面分块也参考了真实飞机的蒙皮分缝逻辑，机翼的前缘缝翼、后缘襟翼的轮廓线都做了刻画，这些增升装置是飞机在起降阶段提升升力的核心结构，虽然是外观模型，但这些边界的还原能够让模型更贴近真实产品的结构特征，避免做成过于简化的玩具级模型。
