小型玩具喷气式飞行器外观结构设计

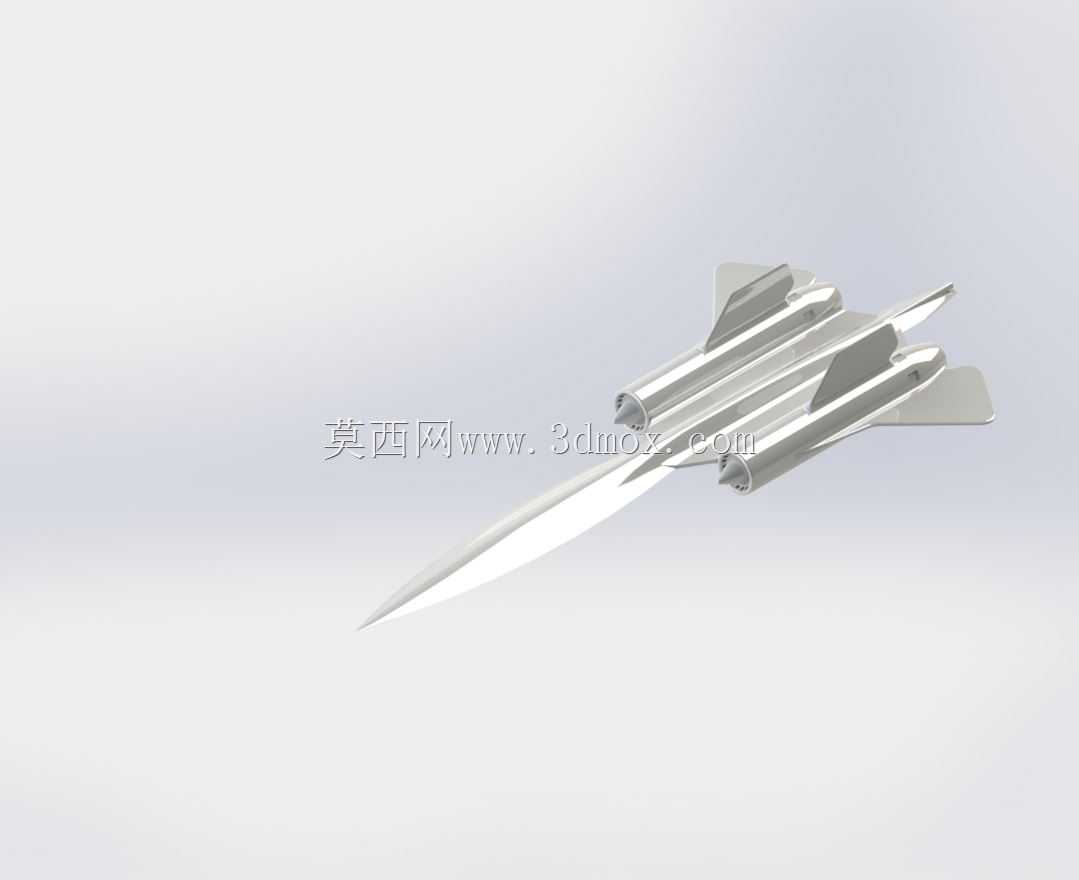

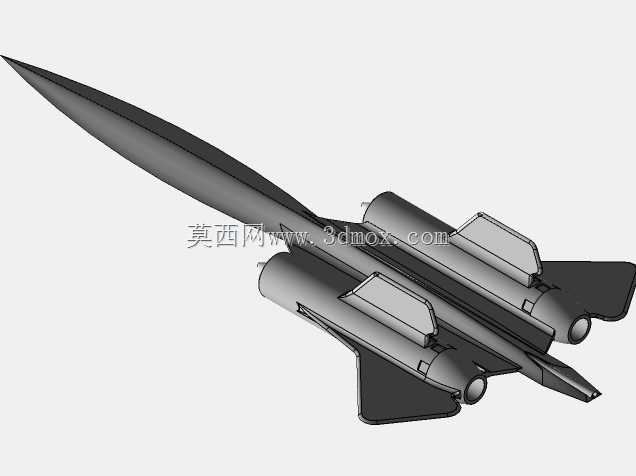

　　本次呈现的喷气式飞行器结构设计，面向小型玩具类航模应用场景，可作为桌面摆件、青少年航模科普教具、静态展示模型使用，也可作为小型电动航模改装的基础结构载体，适配室内轻量飞行演示、航模教学结构拆解等实际使用需求。从功能特性来看，该结构采用双发布局的机身构型，整体为尖头细长机身搭配三角翼面的气动外形，机身主体沿纵向对称布置两台发动机舱结构，翼面与机身采用一体化融合过渡设计，减少了分体拼接带来的结构缝隙，既能够降低静态展示时的外观瑕疵，也能在改装为动态航模时减少飞行过程中的气动阻力。设计过程中优先考虑了小尺寸模型的结构强度需求，机身主体采用等比例缩比的承力布局，机头尖锐段做了适度的圆角钝化处理，避免玩具使用过程中出现尖锐磕碰风险，

　　翼面厚度从翼根到翼缘做渐变减薄处理，在保证翼根连接强度的同时还原真实飞行器的翼面气动外形。从安装边界与尺寸适配角度，该模型整体长宽比控制在4:1左右，机身最大宽度位于发动机舱布置段，翼展尺寸与机身长度比例适配常规航模展示台的摆放空间，底部预留了平整的支撑接触面，无需额外支架即可稳定放置在水平台面上；若用于动态改装，机身中段预留了足够的内置空腔，可容纳小型动力电池、微型驱动电机与控制电路板，发动机舱位置可适配微型涡喷或电动涵道动力单元的安装，翼面后缘预留了操纵舵面的铰接安装位，可直接加装微型舵机实现飞行姿态控制。结构细节上，尾翼采用垂直安定面与水平尾翼组合的常规布局，安定面与机身连接位置做了加厚过渡处理，避免小尺寸模型在搬运、

　　把玩过程中出现尾翼断裂的问题，机身表面没有多余的突出结构，整体外形流畅顺滑，既降低了3D打印或注塑加工时的脱模难度，也减少了后期表面打磨处理的工作量。针对玩具类产品的使用场景，该设计所有外露棱边均做了R0.5以上的圆角处理，不存在易划伤的尖锐结构，整体重量控制在轻量范围内，即使坠落也不会造成过重的冲击损伤；若用于静态展示场景，机身表面预留了标识粘贴的平整区域，可根据需求添加涂装标识，还原不同型号喷气式战机的外观特征。从建模逻辑来看，整个结构采用参数化草图建模方式，先绘制机身纵向对称面的轮廓引导线，再通过多截面曲面生成机身主体曲面，翼面部分采用翼型轮廓拉伸后与机身曲面做布尔合并，发动机舱采用旋转凸台生成基础外形后与机身做融合过渡，所有连接位置均做了相切约束，保证曲面过渡无明显折角，既满足外观展示的光顺度要求，也为后续的工程出图、模具加工提供了完整的实体结构基础。
