乐高双孔带底座积木连接件结构设计

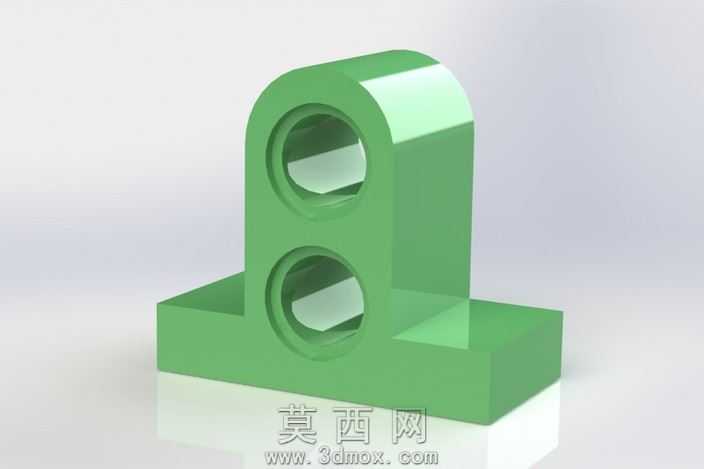

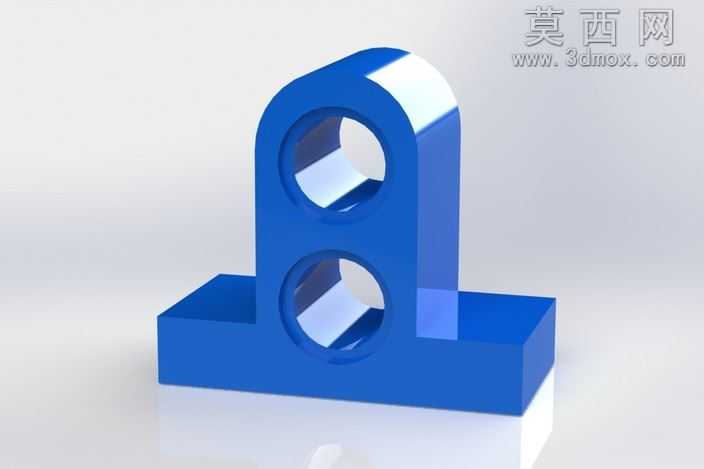

本作品为乐高体系下的双孔带底座积木连接件三维建模设计，整体建模过程采用参数化设计逻辑，首先基于乐高积木的通用尺寸规范，确定底座的长宽高基准参数，底座采用规整的长方体结构，边缘做微小倒角处理，既符合乐高积木的拼装公差要求，也避免尖锐边角带来的使用安全问题。上部的双孔支撑结构与底座采用一体化建模方式，支撑部分外侧为圆弧过渡的立式造型，两个同轴的圆形通孔沿竖直方向平行排布，孔位的内径尺寸严格匹配乐高标准插销的直径参数，孔壁厚度经过受力验算，保证多次插拔拼装后不会出现开裂变形的问题。建模过程中对整体结构的拔模角度做了统一设置，适配后续注塑生产的脱模需求，所有相邻面之间的过渡均做了圆角处理，还原真实塑料积木的柔和质感。材质渲染阶段选用哑光ABS塑料材质，调整材质的粗糙度和反光参数，模拟乐高积木常用的环保塑料的表面质感，色彩选用中性的深灰色调，既可以作为结构支撑件适配不同色彩的积木拼装场景，也能清晰展现结构本身的轮廓细节。结构设计上重点考量了拼装的兼容性，底座的底部预留了标准的乐高拼接凸点适配槽，可以直接与常规乐高积木的凸点牢固拼接，上部的双孔结构可以同时插入两根横向连接轴，实现多方向的结构延展，既可以作为小型机械组积木的支撑座使用，也可以作为建筑类积木的墙体连接构件。整个建模过程严格控制各部分的尺寸公差，所有配合面的间隙控制在0.1毫米以内，保证虚拟拼装时的顺畅度，也为后续的实物3D打印或者开模生产提供精准的尺寸依据，结构整体受力分布均匀，竖直方向的承重能力经过模拟验证，可以满足常规乐高拼装场景下的负载需求，不会出现结构断裂的情况。
