粉末涂层设备用4英寸带冠钢轮结构

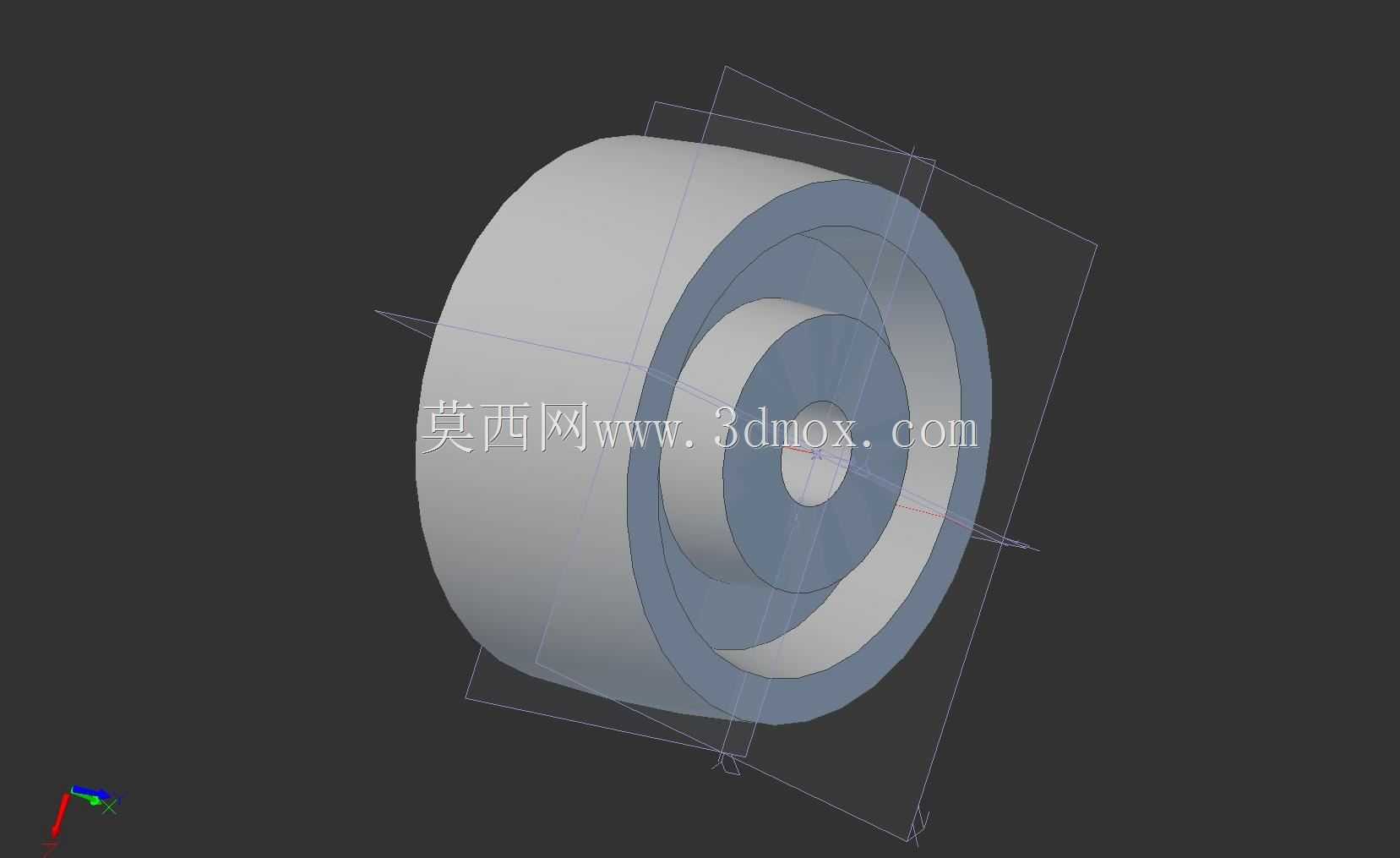

　　这款带冠钢轮主要面向粉末涂层类生产设备的行走支撑场景设计，在实际产线布局中，这类滚轮需要承载设备主体及喷涂工位工件的整体重量，同时要适配车间环氧地坪、钢板地坪等不同地面工况，避免长期碾压造成地面损伤或是轮体自身过度磨损。从结构设计逻辑来看，轮体采用多层阶梯式同轴结构，中心通孔为安装轴配合位，公差设计需匹配常规脚轮安装轴的间隙配合要求，保证轮体转动时无径向窜动，同时降低转动阻力。中间的环形凸台结构即设计中提到的“带冠”结构，一方面可以增强轮体整体的结构强度，避免重载下轮体出现径向变形，另一方面可以在轮体安装时起到轴向定位作用，省去额外的轴套定位零件，简化安装支架的结构设计。外层轮缘做了等宽平直设计，接触地面的宽度经过载荷校核，

　　在额定承载下轮缘与地面的接触压强控制在地坪材料可承受的范围内，防止长期使用后地坪出现压痕破损，同时平直轮缘在直线行走时不会出现额外的侧向分力，保证设备推移时的方向稳定性，不会出现走偏、卡滞的问题。在实际设备选型中，这类钢轮通常搭配对应的安装支架组成完整脚轮组件，安装时需要注意轮体与支架侧板的间隙控制，预留0.5-1mm的轴向活动间隙，避免加工累积误差导致轮体转动时与支架发生摩擦卡滞。轮体的材质选用碳钢加工，表面做硬化处理，耐磨性能优于普通铸铁轮，在粉末喷涂车间的工况下，空气中漂浮的粉末颗粒不会像橡胶轮那样嵌入轮面造成滚动阻力增大，也不会被车间常见的涂料、溶剂腐蚀，长期使用不会出现轮面溶胀、剥落的问题。从建模细节来看，

　　轮体所有的阶梯转角处都做了微小的圆角过渡，避免热处理时出现应力集中导致开裂，同时也能减少加工时的刀具崩损问题。中心安装孔的内壁粗糙度要求控制在Ra1.6以内，保证与安装轴配合时转动顺滑，不会出现异常磨损。轮体的整体同轴度公差控制在0.05mm以内，高速滚动时不会出现偏心晃动，降低设备推移时的震动和噪音。在粉末涂层设备的实际应用中，这类钢轮通常安装在设备底部的四个角位，部分重型设备会增加中间辅助支撑轮，所有轮体的安装高度需要保持一致，高度差控制在0.2mm以内，避免个别轮体悬空不受力，导致其余轮体载荷过大提前失效。设计时还考虑了设备的推移工况，轮体的转动阻力经过优化，在额定载荷下单人即可轻松推移整台设备，不需要额外的助力结构。

　　不同于普通民用脚轮，这款工业级钢轮没有设计额外的缓冲结构，因为粉末涂层设备本身工作时不需要移动，仅在设备检修、工位调整时才会推移，刚性结构反而能保证设备工作时的位置稳定性，不会因为缓冲结构的弹性导致喷涂工位出现偏移，影响涂层厚度的均匀性。建模过程中，所有结构都采用回转体特征生成，保证结构的对称性，同时也方便后续加工时的工艺编制，直接采用车床加工即可完成大部分工序，仅需要后续做表面硬化和防锈处理，加工成本可控，适合批量配套使用。在安装边界上，轮体的最大外径决定了安装时设备底部的离地间隙，4英寸的外径尺寸刚好平衡了离地间隙和滚动阻力的需求，过大的外径会导致设备重心升高，稳定性下降，过小的外径则会增大滚动阻力，地面有细小杂物时容易出现卡滞。
