红外烤箱热风排气阻尼管路系统

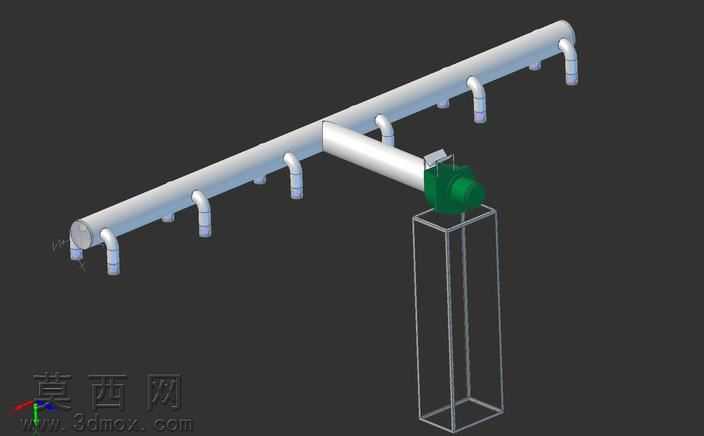

本模型为红外烤箱配套的热风排气阻尼管路系统，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证管路通径一致性与安装适配性，所有管道接口、阻尼调节位、风机安装座均按照实际装配尺寸做了精准约束，避免后续装配出现干涉问题。模型主体包含主排气横管、分支导流支管、风机连接段、阻尼调节机构以及安装支撑框架，主横管采用等径圆柱管结构，沿长度方向均匀布置多根向下弯折的支管，支管末端做了收边处理，可直接对接烤箱内部的热风排出口，保证各点位热风排出压力均匀。风机连接段采用变径过渡结构，一端对接主横管中部接口，另一端匹配风机的进风口尺寸，风机模型做了简化外观建模，保留了外壳、叶轮腔的核心外形特征，绿色外壳材质做了哑光塑料质感渲染，还原工业风机的真实外观。阻尼调节机构设置在风机与主横管的连接段位置，可通过调整阻尼片角度控制管路通流面积，实现排气风量的精准调节，满足烤箱不同工作温度下的排风需求。底部支撑框架采用方管拼接结构，通过焊接约束模拟实际焊接装配效果，框架尺寸匹配风机安装孔位，可直接承托风机与连接管路，保证整体结构稳定性。渲染阶段采用深灰色纯色背景突出管路主体，金属管道部分赋予哑光镀锌钢材质，调整反射参数模拟金属管道的细微磨砂质感，支管接口处做了轻微的色差处理，区分管道主体与接口密封段，支撑框架赋予半透明线框加实体的混合显示效果，既展示框架结构又不会遮挡内部管路连接关系。设计过程中充分考虑管路流体走向，所有弯折位置均采用圆弧过渡，避免直角弯折造成的风阻增大问题，支管间距经过等距阵列约束，保证烤箱内部各温区的热风能够同步排出，避免局部热量淤积，阻尼调节位的操作空间做了预留，方便实际使用时手动调整风量，整体结构无冗余设计，所有零部件均可直接拆解用于生产加工参考，各连接位置的配合公差均按照通用管道安装标准设置，可直接导出工程图用于实际生产。
