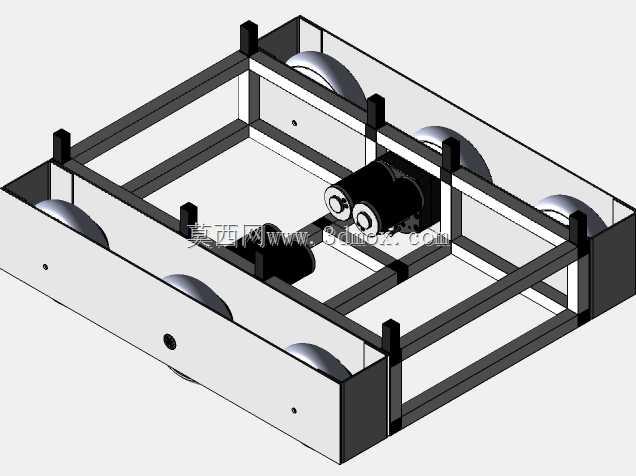

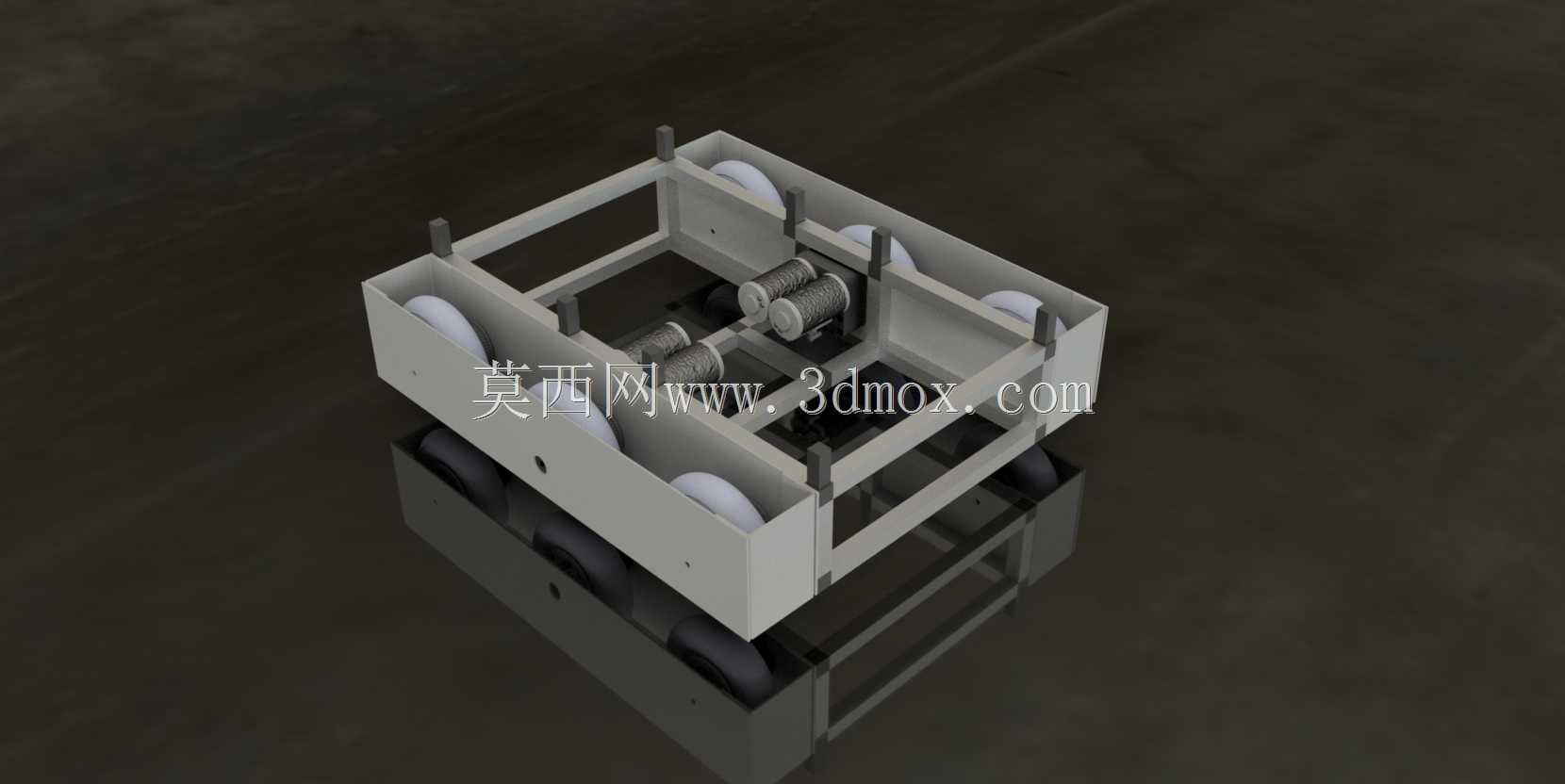

模块化机械手连接承载框架结构设计

　　这套框架结构主要面向工业机械手配套的移动承载场景设计，核心解决传统一体式机架拆装效率低、部件更换成本高、定制化适配周期长的工程痛点，在车间物料转运机械手、巡检作业机器人底盘、轻型自动化作业载具等场景中均可直接适配使用。从实际使用逻辑来看，框架作为整套移动作业单元的基体，上表面预留标准化安装接口，可直接固定多轴机械手本体、末端执行器控制模块、配套传感检测组件，内部腔体则用于容纳驱动电机、传动变速单元、供电储能模块等核心部件，底部集成的多组行走轮组可适配平面厂区、平整巡检通道的行走需求，轮组的安装位预留了调节余量，可根据实际负载情况调整轮组预紧力，避免长期重载运行出现轮体偏磨、行走卡滞的问题。设计阶段优先考虑快速制造与组装的需求，

　　整体框架采用方管拼接的结构形式，没有采用复杂的一体化焊接成型方案，各拼接节点选用商用标准方管接头进行锁紧固定，所有管材的裁切长度均按照标准模数设定，加工时仅需按照定长裁切管材，无需制作复杂的焊接工装，单台框架的组装时长可控制在两小时以内，相比传统焊接机架的生产周期缩短60%以上。当现场出现局部管材变形、接头磨损的情况时，无需整体拆解机架，仅需松开对应位置的管接头锁紧件即可更换受损部件，日常维护的备件成本仅为一体式焊接机架的20%左右。框架的安装边界经过多轮适配校核，整体外轮廓尺寸控制在紧凑型载具的常用区间内，长宽尺寸适配常规车间通道的通行宽度要求，高度方向预留了三层安装空间，底层用于固定行走轮组与驱动传动组件，中层可放置电池、

　　控制器等电气部件，上层安装面的平面度经过结构优化，在额定负载下的形变量控制在0.2mm以内，可满足机械手重复定位精度的安装基准要求。驱动组件的安装位采用模块化接口设计，电机、变速箱与车轮的连接位均按照市面通用商用部件的安装尺寸预留，无需二次加工即可适配不同功率等级的驱动单元，用户可根据实际负载需求、行走速度要求灵活选装对应规格的驱动部件，无需重新设计整体框架结构。轮组的布局采用四角对称分布的形式，每个轮组的安装座都设计有独立的减震缓冲间隙，可抵消地面微小不平整带来的震动冲击，避免上部搭载的机械手、精密传感组件因震动出现精度下降、接线松动的问题。框架的边角位置均做了圆弧过渡处理，避免现场组装、调试过程中出现尖锐边角磕碰的安全隐患，

　　所有管接头的锁紧位置都设计在框架外侧，组装时无需探入框架内部即可完成所有锁紧操作，大幅降低了组装的操作难度。在结构强度校核层面，通过有限元仿真对额定负载下的应力分布做了模拟，管材壁厚、接头选型均按照1.5倍额定负载的安全系数选取，长期满载运行时不会出现结构塑性变形，各连接节点的疲劳寿命可满足工业场景下三年以上的连续使用要求。这套框架的设计思路没有追求复杂的特殊结构，而是通过标准化商用部件的组合、模块化的接口设计，在满足结构强度、安装精度要求的前提下，最大程度降低加工、组装、维护的综合成本，对于中小批量的移动作业载具开发项目来说，可直接作为基础承载结构使用，省去基础机架的重复设计环节，缩短项目的整体开发周期。
