FRC赛事用铝管框架操作司机站

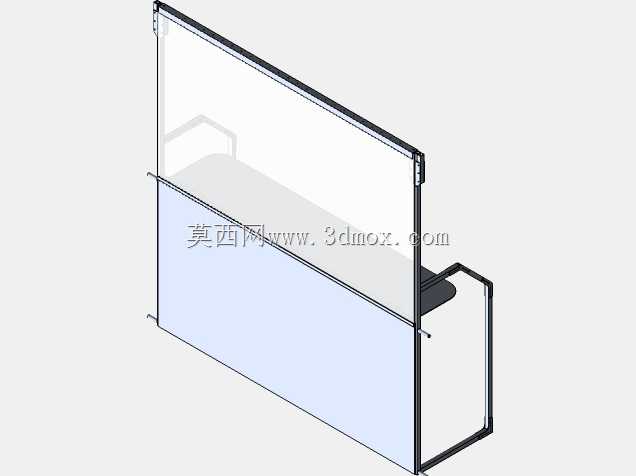

　　这套司机站结构是面向FRC机器人竞赛场景开发的操作工位装置，主体框架采用1x1英寸规格铝管搭建，整体采用模块化拼接设计，无需复杂焊接工序即可完成组装，适配赛事现场快速搭建、快速转场的实际使用需求。从实际应用场景来看，这类司机站主要设置在FRC赛事的操作区边界，作为参赛队员的操作站位与赛事场地之间的物理隔断，同时为操作手提供稳定的设备放置区域，避免操作过程中设备滑落、人员越界影响赛事正常进行。

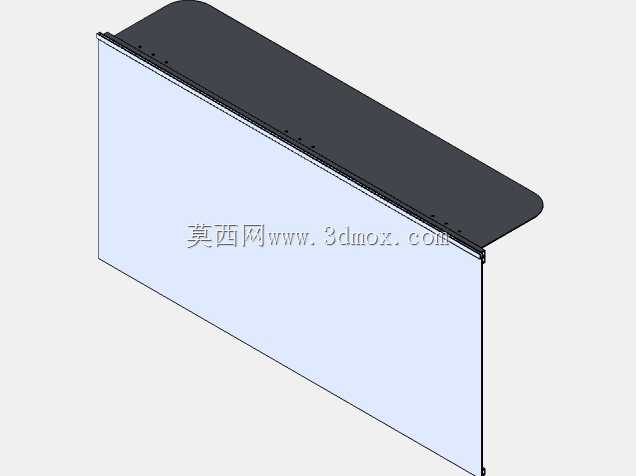

　　从功能特性上看，该结构下半部分采用半高封闭挡板设计，挡板采用轻质板材嵌装在铝管框架的预留槽位内，既可以阻挡场地内可能弹出的小型零件、碎块飞向操作区，也不会完全遮挡操作手的观察视线，上半部分采用透明防护板，整块透明板材通过铝型材压条固定在框架上部，保证操作手可以无遮挡观察场内机器人的运行状态，同时具备足够的抗冲击能力，应对赛事过程中可能出现的机器人意外撞击。框架侧部延伸出小型置物平台，平台采用折弯钣金件通过角码与主框架连接，可放置操作手柄、调试终端等小型设备，平台边缘做翻边处理，避免设备在操作过程中滑落。

　　设计思路上，整体框架优先考虑轻量化与结构强度的平衡，1x1英寸铝管的壁厚选型经过受力校核，在满足整体抗侧倾、抗冲击要求的前提下尽可能降低整体重量，方便赛事现场的人工搬运与位置调整。框架的连接节点全部采用标准铝管连接件，所有连接孔位做统一规格设计，组装时仅需常规内六角工具即可完成全部装配，无需专用工装，适配参赛队伍自行加工、快速调整的需求。框架底部预留脚轮安装位，可根据使用需求选配万向脚轮，实现工位的快速移动调整，也可安装固定脚垫，在固定站位场景下保证结构稳定性。

　　从安装边界与尺寸来看，整体宽度适配单人操作站位需求，横向尺寸控制在1.8米范围内，深度控制在0.6米，不会占用过多操作区通道空间，整体高度设置为1.5米，符合站立操作时的视线高度要求，不会对操作手的观察视野造成遮挡。透明防护板的安装高度从距地面0.4米位置延伸至框架顶部，下半部分封闭挡板高度为0.8米，刚好遮挡操作手的腰腹以下位置，避免操作过程中肢体意外伸入场地范围。侧部置物平台的高度设置为1米，符合站立操作时的手臂放置高度，操作手无需过度抬臂或弯腰即可放置、拿取操作设备。

　　在实际赛事使用中，这类铝管框架司机站相比传统焊接钢结构工位，具备更好的维护性，单个铝管构件出现变形损坏时可单独拆卸更换，无需整体报废，同时铝管表面的阳极氧化处理层具备较好的耐磨、抗刮擦性能，可适应赛事现场高频次搬运、反复拆装的使用强度。框架的所有外露棱边都做了倒角处理，避免组装和使用过程中划伤操作人员，透明板材边缘也做了磨边处理，消除尖锐边角的安全隐患。整体结构没有多余的装饰性构件，所有设计都围绕赛事操作工位的实际使用需求展开，在保证防护功能、操作便利性的前提下，尽可能简化结构、降低整体重量，适配学生参赛队伍的加工能力与预算水平，同时满足赛事方对操作区安全防护的相关要求。
