工业级带按键显示操作终端三维设计

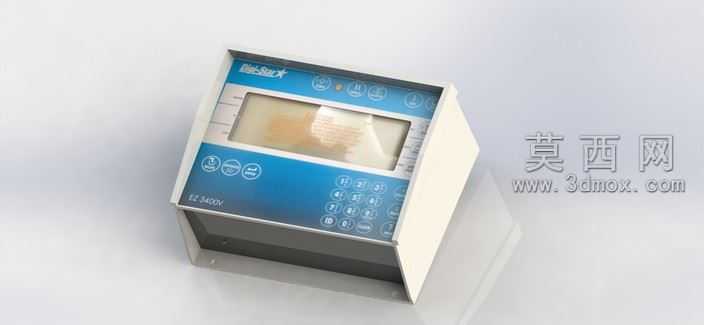

本次三维建模围绕工业现场使用的显示操作终端展开，整体采用SolidWorks完成全参数化建模，首先从设备的外轮廓结构入手，先绘制主体壳体的基础草图，通过拉伸、抽壳命令构建出带倾斜操作面的盒式主体结构，倾斜面板的角度经过反复调整，适配操作人员站立操作时的最佳视线角度，避免长期观察屏幕产生视觉疲劳。建模过程中对面板区域做了分区设计，上方区域预留显示屏安装位，建模时精准还原了屏幕的嵌入式安装槽结构，槽位边缘做了微小的倒角处理，模拟真实设备的屏幕压条固定结构，屏幕下方的功能按键区按照实物的排布规律，先绘制单个按键的基础特征，通过线性阵列命令完成整排按键的快速布局，同时对每个按键做了细微的圆角处理，还原实体按键的触感弧度。侧边的壳体部分做了等壁厚处理，壁厚参数参考工业仪表的通用外壳厚度设定，壳体的拼接处做了卡扣结构的细节建模，还原真实设备的装配逻辑，不需要额外螺丝即可完成上下壳的固定。材质渲染阶段，主体外壳采用米白色哑光工程塑料材质，调整材质的粗糙度参数模拟ABS塑料的磨砂质感，操作面板区域采用深蓝色哑光塑料材质，和浅色外壳形成清晰的视觉分区，按键部分采用浅灰色半哑光塑料材质，屏幕区域添加了轻微的反光属性，模拟玻璃覆盖层的显示效果，同时在屏幕表面添加了微弱的划痕纹理，提升模型的真实感。建模过程中所有结构都做了可编辑的参数化关联，后续如果需要调整屏幕尺寸、按键数量或者外壳大小，只需要修改对应草图的尺寸参数即可完成整体更新，模型的所有装配关系都做了干涉检查，确保各个部件之间没有重叠冲突，完全符合实际生产的装配要求。整体设计兼顾了工业场景的实用性和操作的人机工学，还原了这类工业显示终端的典型结构特征，细节处的处理充分考虑了实际加工和装配的工艺需求，模型结构完整，可直接用于后续的工程出图或者装配演示使用。
