多接口铰接式机械连接支座结构设计

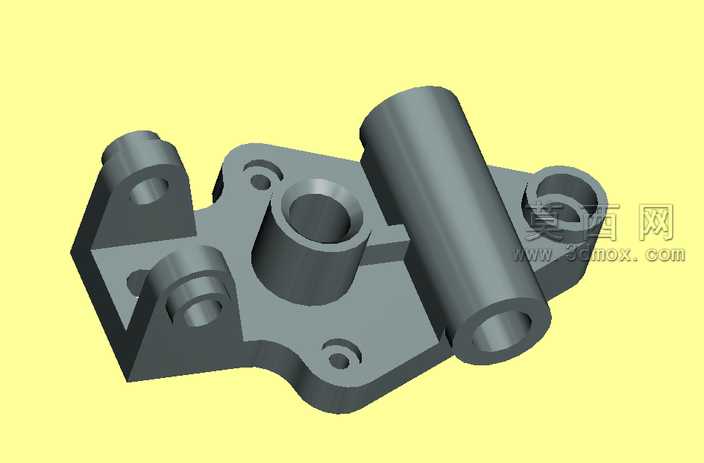

该机械连接支座采用三维参数化建模方式完成整体设计，建模过程中首先以基准坐标系为核心，依次绘制底座安装面、主体支撑筒、多组铰接耳板的二维轮廓草图，通过拉伸、切除、倒角等基础特征命令构建实体基础形态，再对各安装孔位、铰接通孔、定位沉孔进行精细化特征处理，保证各结构尺寸的参数关联性，便于后续根据装配需求进行尺寸迭代调整。材质设定选用哑光深灰金属材质，模拟铸铁或铸钢类工业构件的表面质感，渲染阶段调整环境光为柔和的漫反射光源，添加轻微的环境闭塞效果，突出各结构面的转折关系与孔位的深度层次，同时在构件边缘添加极细微的圆角高光，还原真实机加工零件的边缘处理工艺，避免模型呈现生硬的棱角质感。结构设计上，底部设置平整安装基面，搭配两组下沉式安装孔用于整体固定；主体横向设置大直径贯通筒孔，作为核心转轴或传动轴的安装位；向上延伸出三组不同高度、不同朝向的铰接耳板，每组耳板均预留同轴铰接通孔，可分别与不同方向的连杆、摆臂类构件形成铰接配合，实现多自由度的运动连接需求；侧面与顶面额外设置多组小直径定位螺孔，用于辅助构件的安装固定或限位结构的加装。整体设计遵循机械装配的合理性原则，各耳板的厚度、孔位间距、筒壁厚度均经过力学承载逻辑校验，既保证构件的结构强度满足传动连接的受力需求，又通过合理的镂空与壁厚控制避免不必要的材料冗余，适配中小型机械传动机构的连接支座使用场景，建模过程中所有特征均保留完整参数树，可直接导入各类工程装配环境进行干涉检查与运动仿真验证。
