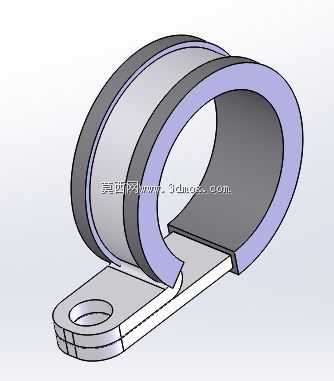

带橡胶防护层开口式电缆固定夹结构

　　在工业现场布线、电气柜装配、传感器配套安装这类场景里，线缆固定的可靠性直接影响整套线路的运行稳定性，尤其是直径1又1/2英寸规格的动力电缆或者信号传输电缆，要是固定件选得不对，很容易因为设备运行振动、线缆自重拉扯出现绝缘层磨损、接线端松脱的问题，严重时还会引发线路短路、信号中断这类故障。这款带橡胶保护的开口式电缆夹，就是针对这类中等线径线缆的固定需求设计的，和传统全包裹式的金属电缆夹比起来，开口结构的设计能大幅降低现场布线的施工难度，不用把整根线缆从固定夹端部穿过去，在已经完成线缆铺设的改造场景里，也能直接卡入线缆完成固定，不用拆解原有线路的接线端，能省不少现场施工的工作量。

　　从功能特性上看，夹体内侧贴合的橡胶防护层是核心设计点，金属夹体本身提供足够的夹持刚性，能把线缆牢牢固定在安装基面，避免线缆受外力拉扯时出现位移，而橡胶层一方面能填补金属夹体和线缆外绝缘层之间的装配间隙，让夹持力均匀分布在线缆外圆周上，不会出现局部应力集中夹伤线缆绝缘层的问题，另一方面橡胶材质本身的阻尼特性，能吸收设备运行传递过来的高频振动，避免金属夹体和线缆外皮长期硬接触磨破绝缘层，在有油污、少量凝露的工业环境里，这层橡胶还能起到一定的隔绝作用，减少金属夹体边缘的锈蚀对线皮的腐蚀影响。夹体底部的安装耳是一体化弯折成型的结构，上面开有标准的圆形安装孔，适配常规的螺栓固定方式，安装耳和环形夹身的过渡位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能避免长期受载时出现结构开裂的问题。

　　做结构设计的时候，首先要考虑的是夹持范围的适配性，这款夹垫的环形内圈尺寸是匹配1又1/2英寸外径的线缆做的，开口位置的间隙宽度经过校核，既能保证卡入线缆的时候不需要太大的掰动变形量，又能在螺栓锁紧安装耳之后，让环形部分的收口量刚好把橡胶层压紧在线缆外皮上，不会出现夹不紧或者过度挤压导致线缆变形的问题。橡胶层的厚度也做了针对性的匹配，太薄的话起不到缓冲和防护的作用，太厚的话会占用环形夹体的内部空间，导致实际可容纳的线缆线径变小，甚至在锁紧的时候橡胶被过度挤压溢出夹体边缘，影响夹持的稳定性。夹体本身的金属板材厚度选型也结合了实际使用场景的载荷要求，既要保证足够的结构强度，在长期受线缆拉扯力、振动冲击力的时候不会出现塑性变形，又要控制整体的重量和材料成本，不会因为用料过度造成不必要的浪费。

　　从安装边界来看，这款电缆夹的安装孔中心到环形夹身底部的距离是固定的，在做安装基面的布局设计时，要预留出足够的操作空间，保证紧固螺栓的时候工具能顺利操作，同时环形夹身的外圆周直径也要提前和布线槽、相邻元器件的安装位置做干涉校核，避免夹体安装之后和周边部件出现磕碰。和普通的尼龙扎带固定方式比起来，这种金属加橡胶结构的电缆夹使用寿命更长，耐老化性能更好，在户外设备、有温度波动的工业场景里，不会像尼龙件那样出现低温脆断、高温软化的问题，固定可靠性要高很多，尤其适合传感器配套的信号电缆固定场景——传感器的信号线缆本身对屏蔽层的完整性要求很高，要是固定件磨破了线缆的屏蔽层，很容易引入外界电磁干扰，导致传感器采集的信号出现波动、失真，带橡胶防护的夹体能很好地避免这类问题，保证信号传输的稳定性。在实际选型应用的时候，还要注意匹配线缆的实际外径，要是线缆外径比夹体的标称内径小太多，即使锁紧安装螺栓，也会因为橡胶层的压缩量不够导致夹持力不足，线缆还是可能出现窜动；要是线缆外径过大，强行锁紧的话会把线缆夹变形，影响线缆内部的线芯排布，甚至会把内部的芯线夹断，所以装配前一定要核对线缆外径和夹体的适配范围，保证夹持力处在合理的区间内。
