卡尔型异形安装固定块机械加工图纸

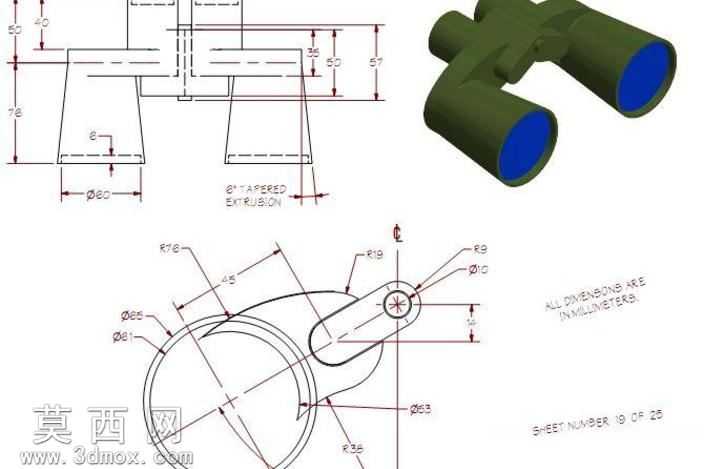

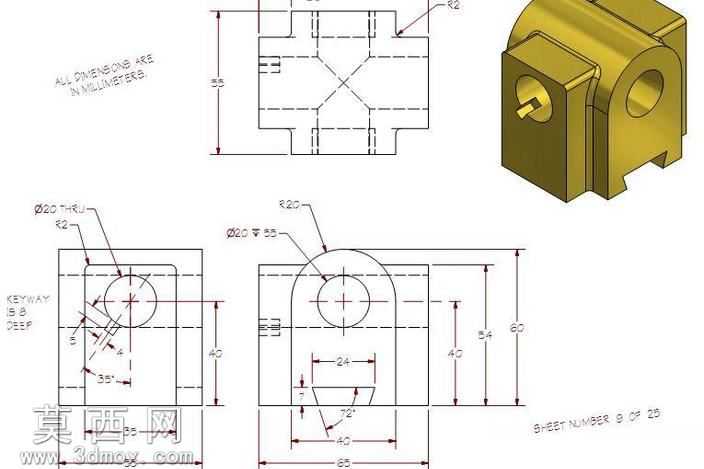

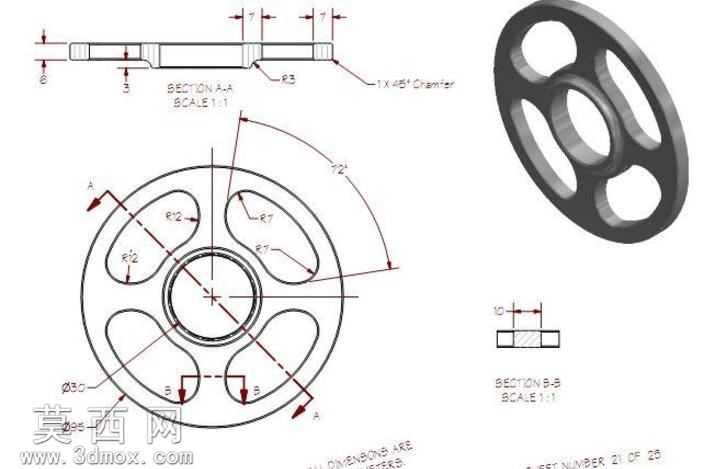

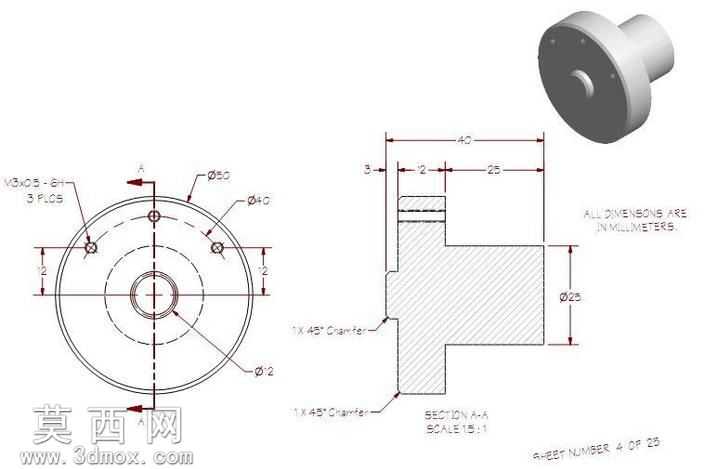

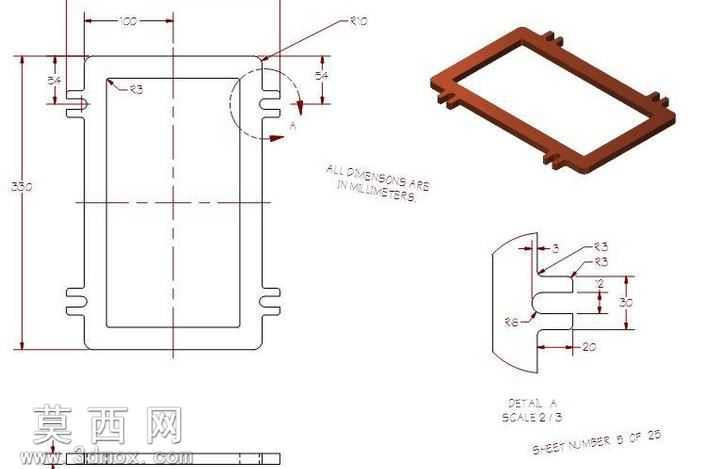

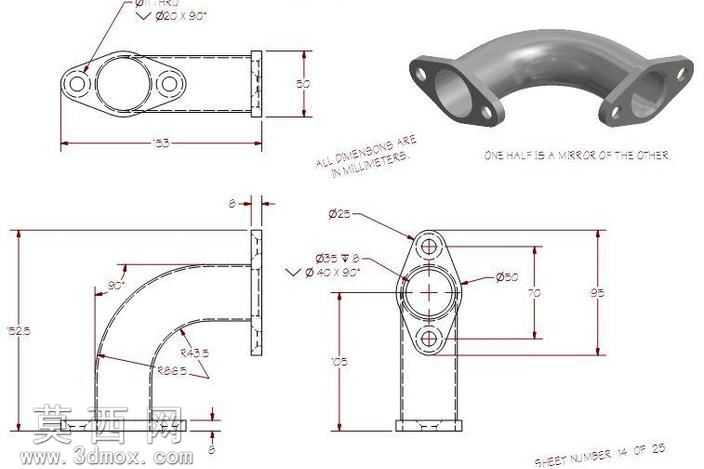

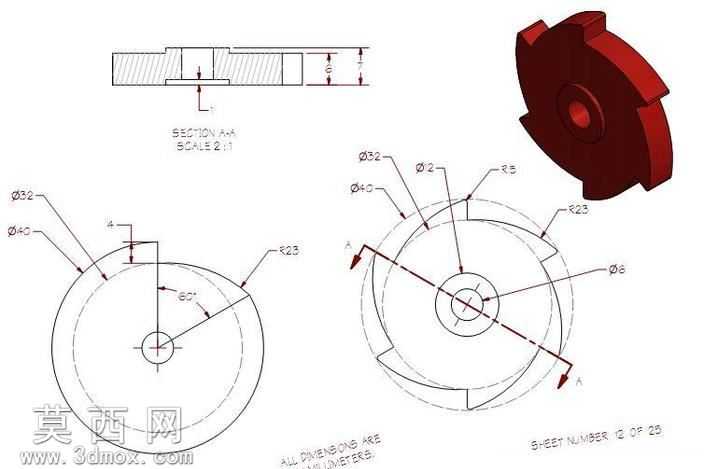

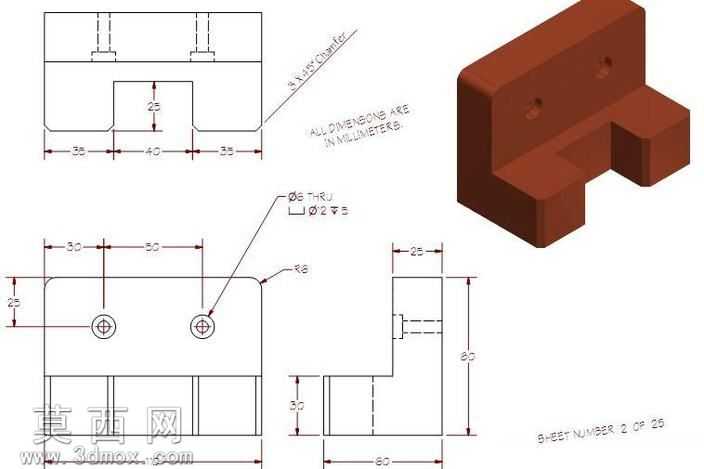

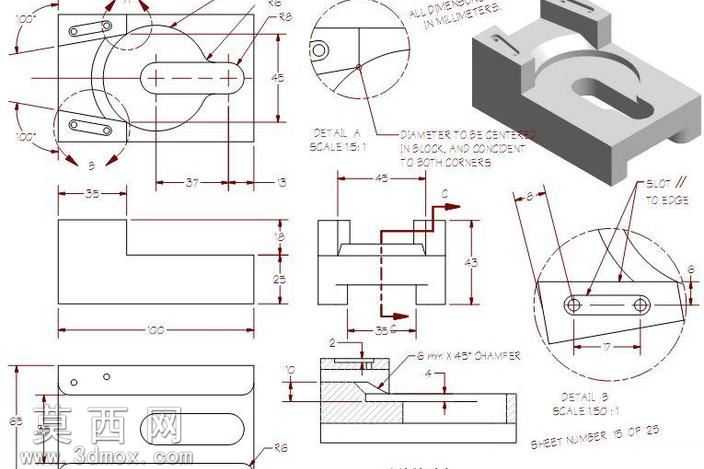

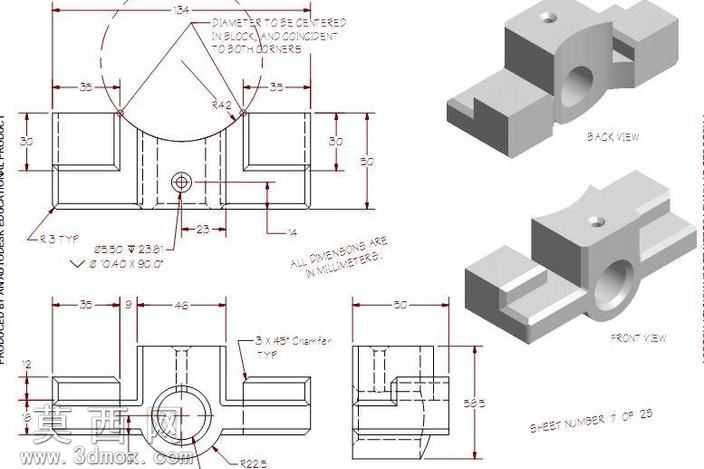

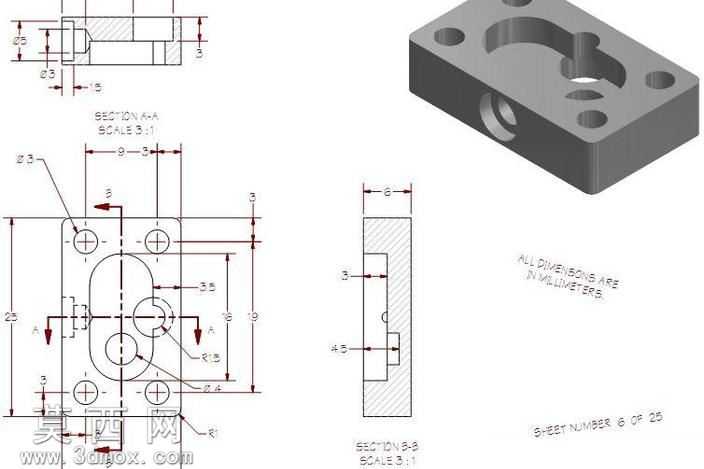

本作品为一款异形结构安装固定块的完整设计方案，配套有全标注二维工程图纸与等轴测三维效果展示，完整呈现了该零件从尺寸定义到结构成型的全流程设计逻辑。在建模环节，设计人员严格遵循机械制图规范，以毫米为统一单位搭建全尺寸约束的参数化模型，首先绘制零件的主视基准轮廓，精准定位四个角部安装通孔的中心位置，确保孔位的对称度公差符合装配要求，随后通过拉伸命令生成零件的基础块体，再对中部异形型腔进行分步切除：先勾勒出长圆形通槽的轮廓完成贯通切除，再针对侧面的横向阶梯孔进行同轴定位，分别加工出不同直径的孔段，保证孔的同轴度与深度尺寸匹配设计要求，最后对零件的棱边按照图纸标注完成倒角处理，去除锐边的同时避免装配时出现干涉问题。二维工程图部分完整配置了主视图、俯视图、侧视图与两个关键位置的剖视图，所有尺寸标注清晰无歧义，形位公差、表面粗糙度要求明确，能够直接用于指导车间的铣削、钻削加工工序，无需额外补充尺寸信息。三维效果展示采用等轴测视角，直观呈现了零件的立体结构，清晰展示了中部型腔的异形轮廓、侧面孔的贯通位置以及四个安装孔的分布形态，帮助加工人员快速理解零件的空间结构，降低识图难度。整个设计过程充分考虑了零件的实际装配需求，四个角部的通孔用于将该固定块安装在基座平面上，中部的异形型腔用于容纳配套的运动部件，侧面的横向阶梯孔用于安装锁紧或定位构件，各结构之间的避让关系经过反复校验，不存在结构冲突，零件的壁厚设计均匀，既保证了整体的结构强度，又尽可能控制了零件的整体重量，适合在各类工装夹具、小型设备的安装定位场景中使用，能够为同类型异形安装块的设计提供可靠的参考依据。
