Creo参数化车库门启闭机构设计

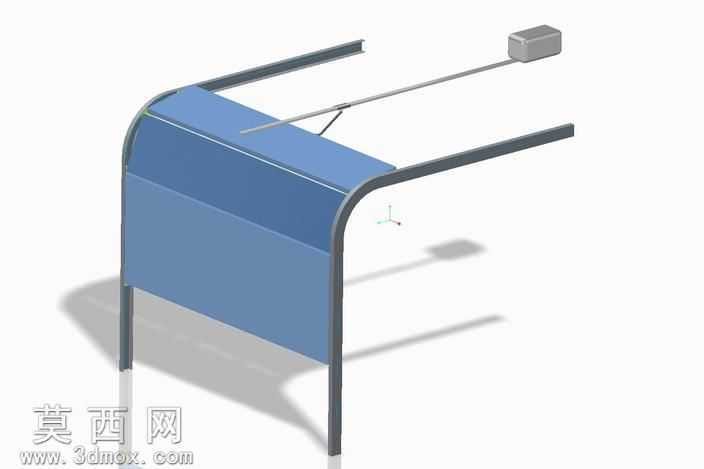

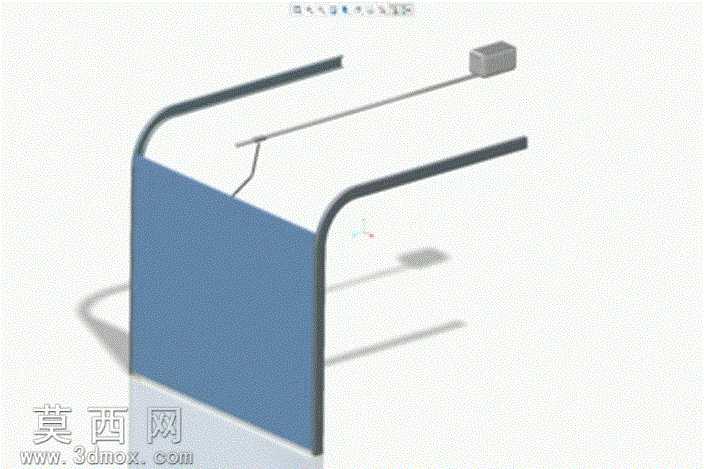

本作品为基于Creo2.0平台搭建的参数化车库门启闭机构三维模型，整体建模过程遵循自顶向下的参数化设计逻辑，将车库门的启闭行程、门体翻转角度、导轨曲率、驱动件安装位置等核心参数全部关联至顶层参数表，修改任意核心参数即可驱动整套机构完成尺寸更新与运动干涉校验，大幅提升了同类门体机构的设计迭代效率。模型搭建阶段，设计师首先完成了门体主体的曲面建模，门体采用薄壳实体结构，赋予哑光蓝色金属烤漆材质，边缘做圆角过渡处理还原真实车库门的加工工艺特征；两侧的弧形导向导轨采用扫掠特征生成，赋予磨砂金属材质，精准还原导轨的截面轮廓与弯曲弧度，为门体的滑动翻转提供精准的路径约束。驱动端的动力模块采用方块式实体建模，模拟车库门的驱动电机与传动箱结构，连接驱动端与门体的传动连杆采用杆类实体特征搭建，连杆与门体、连杆与驱动端的铰接位置均预留了轴承安装位，还原真实机构的转动副结构，避免运动过程中出现结构干涉。渲染阶段采用软件内置的场景光源，添加柔和的地面阴影效果，清晰呈现机构的空间装配关系与运动姿态，直观展示门体处于开启过程中的状态。整套机构的设计思路围绕上翻式车库门的实际运动逻辑展开，通过连杆传动配合弧形导轨导向，实现门体从竖直关闭状态到水平收纳状态的平稳翻转，参数化的设计方式可快速适配不同宽度、高度的车库门洞尺寸，可直接用于车库门产品的方案验证、结构优化与教学演示，帮助设计者快速理解上翻式车库门的传动原理与结构组成，也可作为同类民用门窗传动机构设计的参考模板，缩短同类产品的开发周期。
