狐狸40叉口直装式连接固定座结构

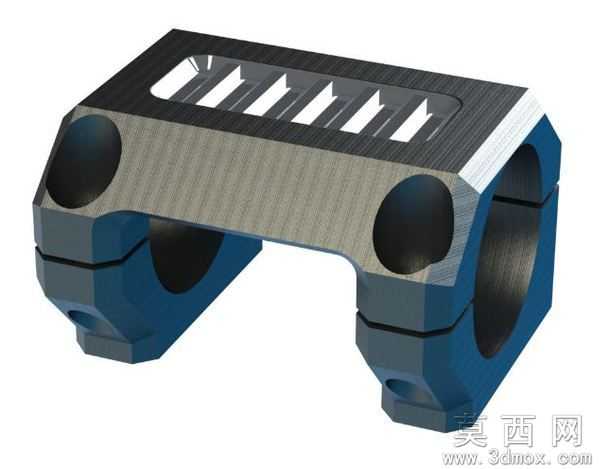

本作品为狐狸40叉口直装式连接固定座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的公差规范，对所有装配配合面、安装孔位、夹紧槽结构进行了精准的尺寸约束。模型整体采用对称式双抱箍叉口布局，主体分为上下两个功能区段：上部为带长条形镂空格栅的平台结构，格栅采用等距均匀排布的矩形通槽设计，既可以降低整体零件重量，也能够为安装在平台上的附属部件提供通风散热、走线排布的空间，平台边缘做了倒角过渡处理，避免锐边造成安装划伤；下部为两个对称分布的圆形抱箍夹座，夹座侧面开有贯通的夹紧缝隙，搭配夹座底部的锁紧孔结构，可通过紧固件实现对对应直径圆轴类部件的抱紧固定，夹座与上部平台之间采用圆弧过渡的加强筋结构连接，有效提升整体结构的刚性与抗载荷能力。材质渲染方面，上部平台顶面采用了黑色哑光磨砂金属材质，还原了硬质阳极氧化铝合金的表面质感，平台侧面采用银灰色拉丝金属材质，呈现出金属加工后的纹理效果，下部抱箍夹座采用深蓝色工程塑料加金属嵌件的复合材质表现，区分不同功能区域的材质差异，同时通过光影渲染突出了夹紧缝隙、安装孔位的结构细节。设计思路上围绕直装快装的使用需求，省去了额外的转接配件，可直接将该固定座叉口对准安装位置卡入后锁紧，适配40规格的对应安装轴系，整体结构紧凑，安装便捷，兼顾了轻量化与结构强度，可广泛应用于自动化设备、轻型机架的轴系连接、部件固定场景，建模过程中对所有圆角、倒角、拔模斜度都做了符合加工工艺的处理，确保模型可直接对接后续的工程图导出、加工生产环节。
