可移动折叠户外炭烤烧烤架设计

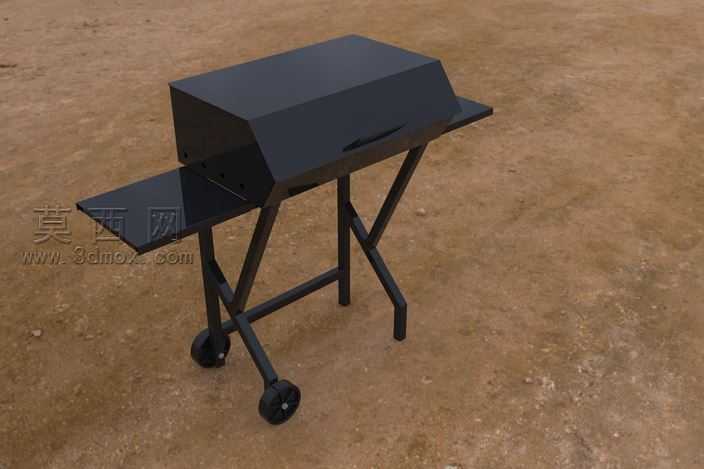

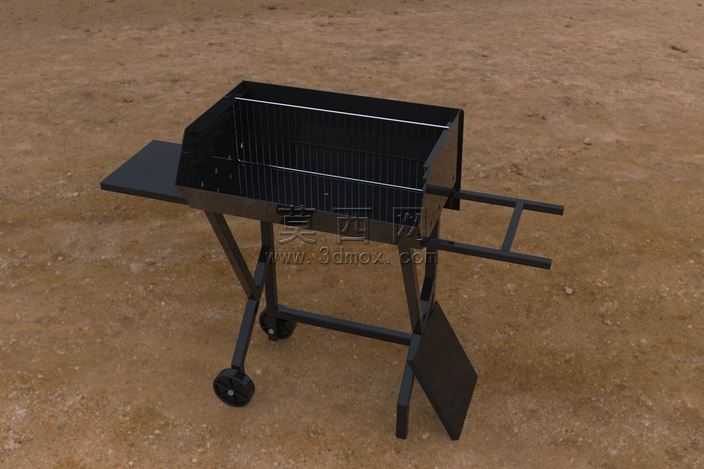

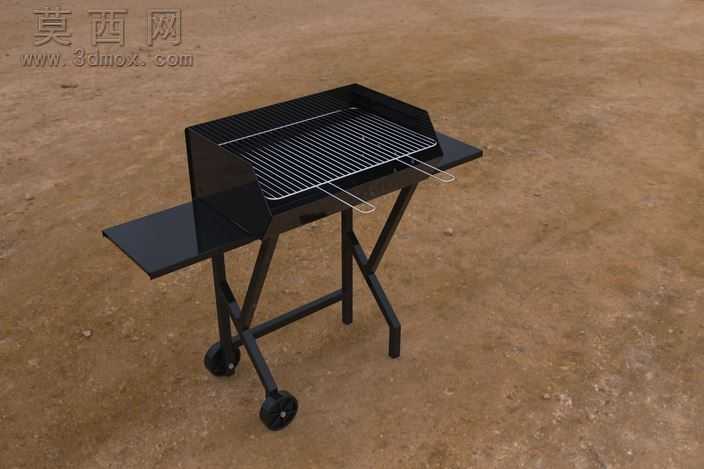

本作品为户外使用的可移动折叠式炭烤烧烤架三维模型，整体采用SolidWorks完成全参数化建模，后续通过KeyShot完成写实渲染效果呈现。建模阶段首先从整体功能布局出发，确定烧烤架的核心组成模块：封闭式炭烤炉膛、双侧折叠置物侧板、X型交叉支撑腿架、底部移动脚轮四个核心部分，所有零件均按照实际钣金加工、五金装配的工艺逻辑进行特征绘制，对板材折弯、型材切割、螺栓连接的位置都做了精准的尺寸约束，保证模型可直接对接生产加工的图纸输出需求。材质设定上，炉膛主体采用耐高温哑光黑色冷轧钢板材质，还原商用烧烤架的耐磨防腐蚀涂层质感，支撑腿部分采用同色系金属方管材质，脚轮部分采用黑色硬质橡胶搭配金属轮架的材质组合，置物侧板与炉膛采用同款钣金材质，保证整体视觉风格统一协调。结构设计层面充分考虑户外使用的便携性需求，X型支撑腿采用铰接结构设计，可实现快速折叠收纳，减少存放与运输时的占用空间，双侧置物侧板同样采用可翻折的铰接结构，使用时展开可放置调料、食材、烧烤工具，闲置时可向下翻折贴合炉体进一步压缩体积，底部配置的两个定向脚轮搭配后侧的固定支脚，既可以通过倾斜炉体实现短距离轻松移动，放置使用时也能保证足够的稳定性不会滑动。炉膛部分采用带盖封闭式设计，既可以在焖烤时锁住热量提升烹饪效率，闲置时盖上炉盖也能避免内部积灰、防止雨水进入锈蚀炉体，炉盖正面预留内嵌式抠手位，无需额外加装突出把手即可轻松开合，同时避免突出部件在搬运时造成磕碰。渲染阶段采用户外泥土地面作为场景背景，搭配自然漫射光照效果，还原烧烤架在实际户外使用场景下的真实质感，对金属表面的细微磨砂纹理、橡胶脚轮的哑光质感都做了对应的材质贴图调整，让整体渲染效果更贴近真实产品的视觉表现，所有装配关系都做了干涉检查，确保各活动部件在折叠、展开、移动的过程中不会出现结构碰撞，完全符合实际产品的使用逻辑。
