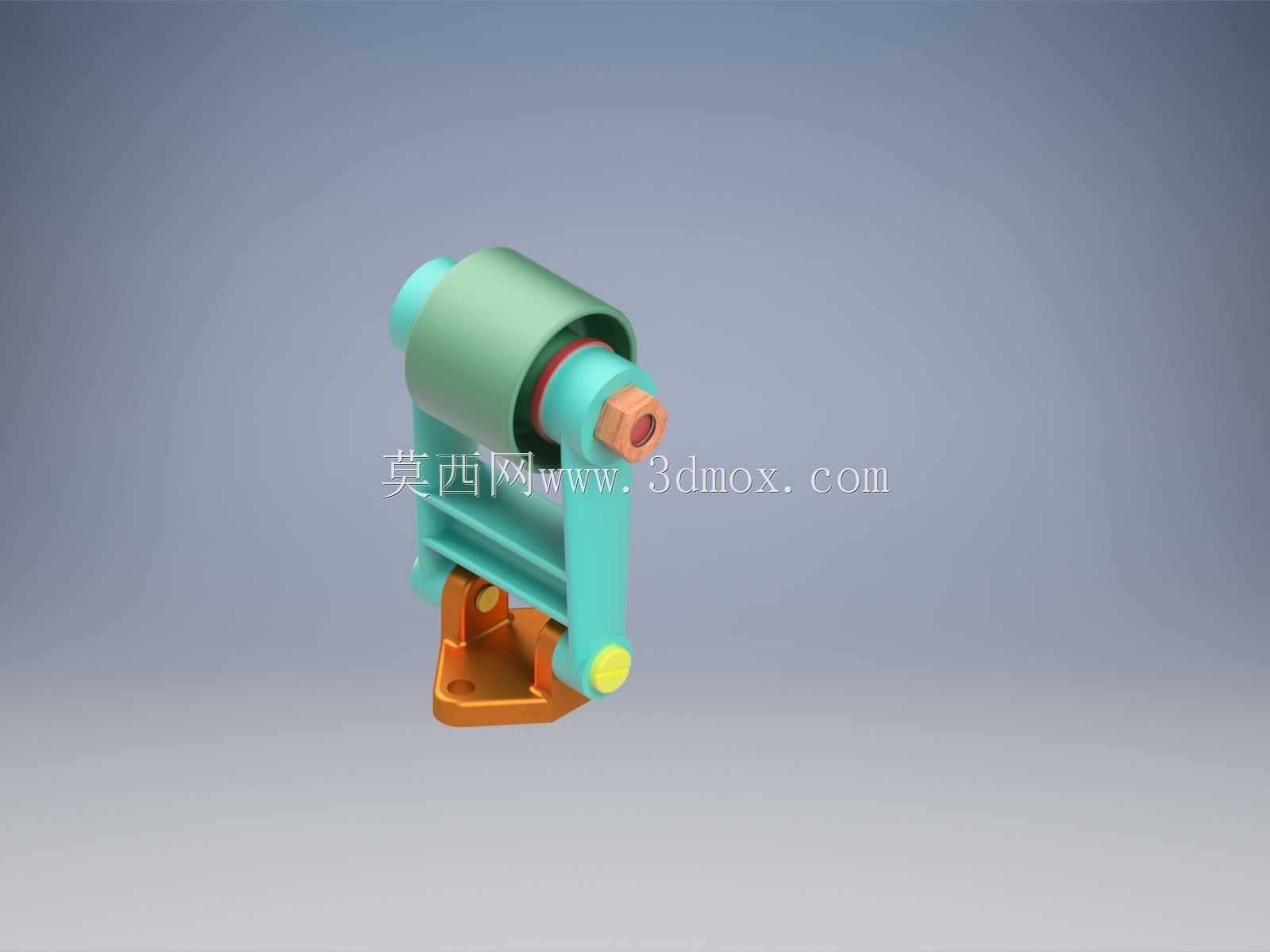

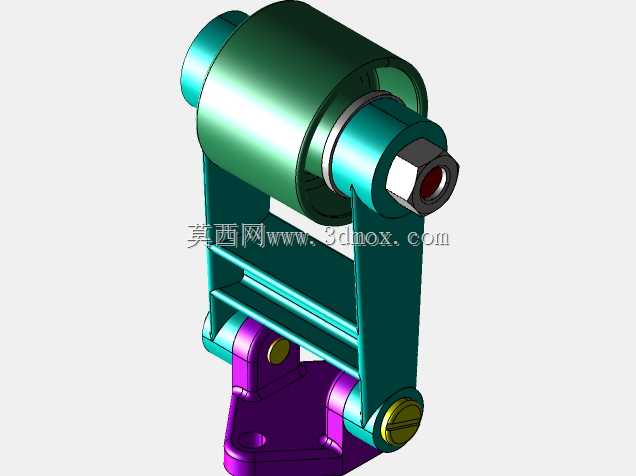

带铰接底座的滚轮式皮带张紧调节构件

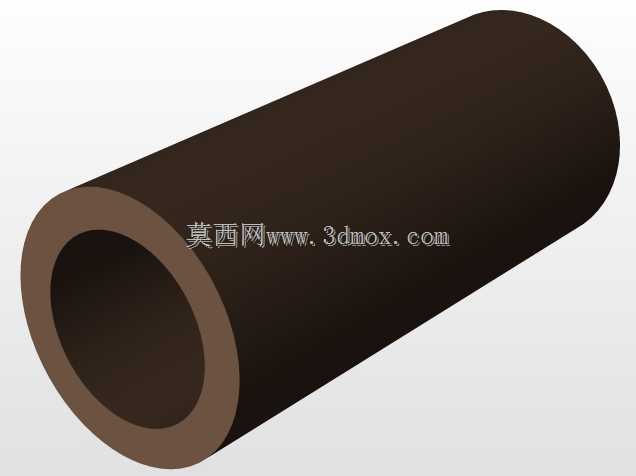

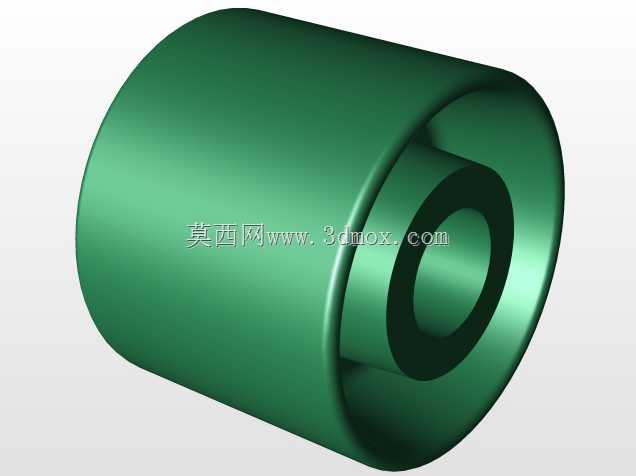

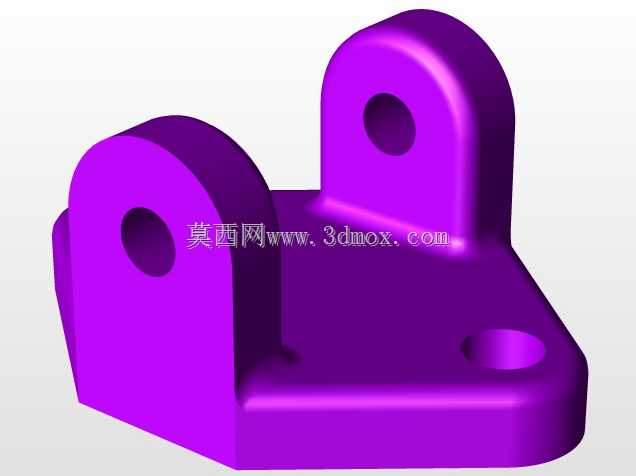

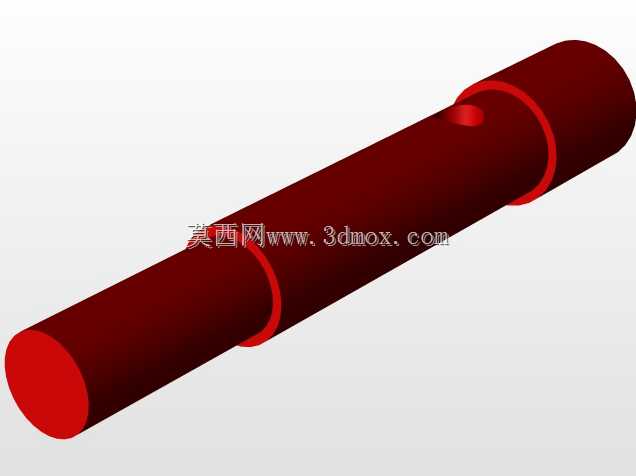

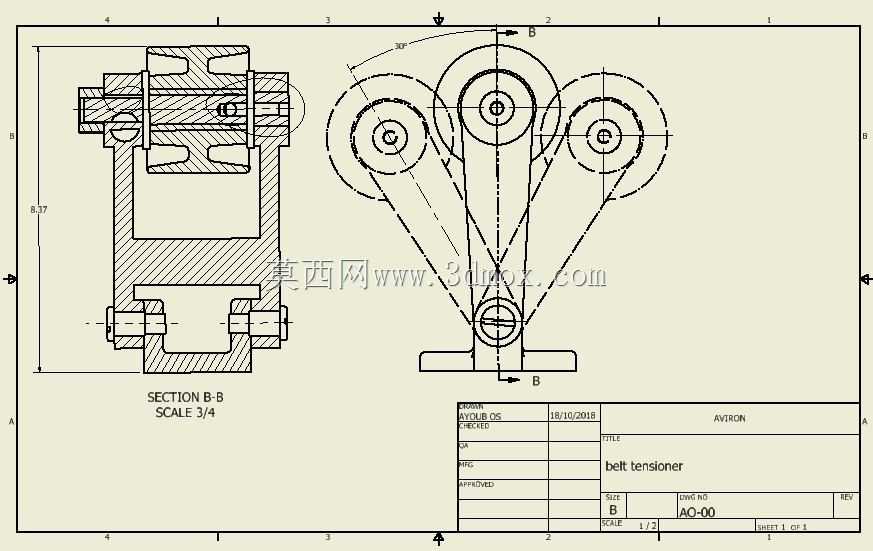

　　在带传动工况的设备布局里，张紧构件的选型直接决定了传动带的服役寿命与动力传输效率，这套带铰接底座的滚轮式张紧结构，适配多数平带、窄V带的开式传动布局，常见于轻工输送线、小型机床动力传输段、农用机械辅传系统这类需要长期维持带体预紧力的场景。不同于固定轴距的张紧轮设计，这套结构的铰接底座采用了双耳式铰接支座，支座底部预留两个沉头安装孔，安装时可通过螺栓将支座固定在设备机架的预设安装面上，铰接轴贯穿支座双耳与摆臂下端的轴孔，摆臂可绕铰接轴在15度范围内摆动，以此适配带体在运行过程中因拉伸、磨损产生的长度变化，避免带体打滑或过度张紧损伤轴承。摆臂上端集成了滚轮组件，滚轮外层采用非金属耐磨材质，内层嵌套深沟球轴承，

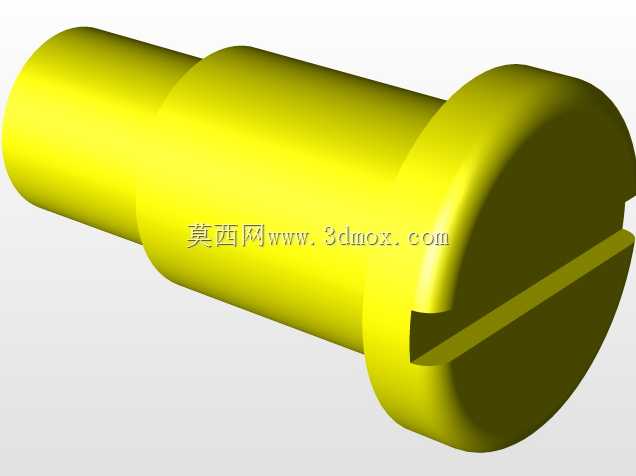

　　滚轮通过销轴与摆臂上端的安装座连接，滚轮轴线与传动带轮轴线保持平行，工作时滚轮压合在传动带的松边外侧，随带体运行同步转动，不会对带体表面造成额外的滑动磨损。设计阶段特意将摆臂的受力点做了偏心处理，当带体运行产生跳动时，摆臂可借助自身结构的配重趋势自动补偿张紧量，无需额外加装张紧弹簧也能维持稳定的压合力，当然如果是重载传动场景，也可在摆臂与支座之间加装扭簧，进一步提升张紧力的调节范围。从安装边界来看，这套结构的整体横向占用宽度不超过120mm，纵向安装高度从支座底面到滚轮顶端的距离可随摆臂摆动角度在180mm到210mm之间浮动，安装时需要预留至少30mm的摆臂摆动空间，避免摆臂运动过程中与机架周边的管线、其他构件产生干涉。

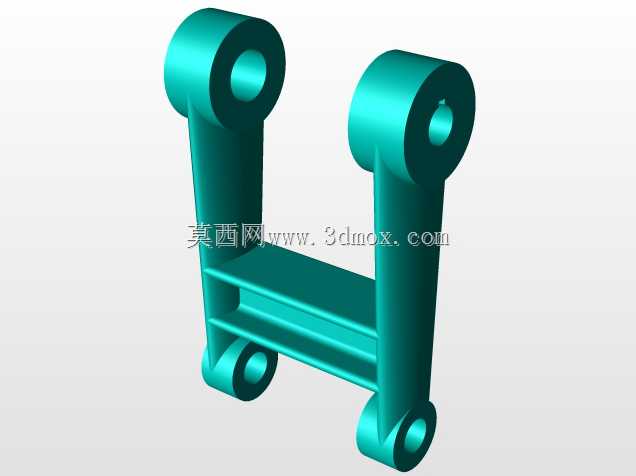

　　滚轮的压合位置需要避开带轮的包角区域，通常选择在两带轮中心距的中点位置压合松边，这样既不会减小带轮的有效包角影响传动扭矩，也能最大程度抵消带体运行中的横向振动。实际应用中，这类张紧结构不需要复杂的日常维护，仅需定期检查铰接轴与滚轮轴承的润滑状态，当滚轮外层的耐磨层磨损量超过2mm时，直接拆卸销轴更换滚轮即可，不需要整体拆卸整个张紧构件，维护成本远低于固定式张紧结构。针对不同的带体宽度，这套结构的滚轮长度可做适配调整，滚轮长度通常比带宽宽出10到15mm，保证带体在出现小幅跑偏时，滚轮依然能完全覆盖带体表面，不会出现带体边缘脱出滚轮的情况。铰接支座的安装孔采用长圆孔设计，安装时可在小范围内调整支座的固定位置，以此适配不同中心距的带传动布局，降低机架加工时的孔位精度要求。摆臂的截面采用加强筋结构，在保证整体结构强度的前提下尽可能降低构件自重，减少带体运行时张紧构件自身产生的振动传递到机架上。
