软橡胶旋转板脚轮三维结构设计

　　在各类需要频繁移位的工业设备、工装台架、仓储转运器具以及实验室仪器台的结构设计中，脚轮作为直接接触地面承载整机重量、实现灵活移位与转向的核心部件，其结构合理性直接决定了设备移动过程的顺畅度、运行噪音水平以及对地面的友好程度。这款软橡胶旋转板脚轮的设计，首先从使用场景的核心痛点出发，针对车间环氧地坪、实验室PVC地面、办公区域瓷砖地面等易被硬质轮面划伤的场景，轮体采用软橡胶材质包覆，既保证了足够的承载能力，又能通过橡胶层的微量形变吸收地面微小凸起带来的振动，移动过程不会产生硬质轮与硬地面摩擦的尖锐噪音，同时不会在地面留下压痕或刮痕，适配对地面防护有要求的室内使用场景。

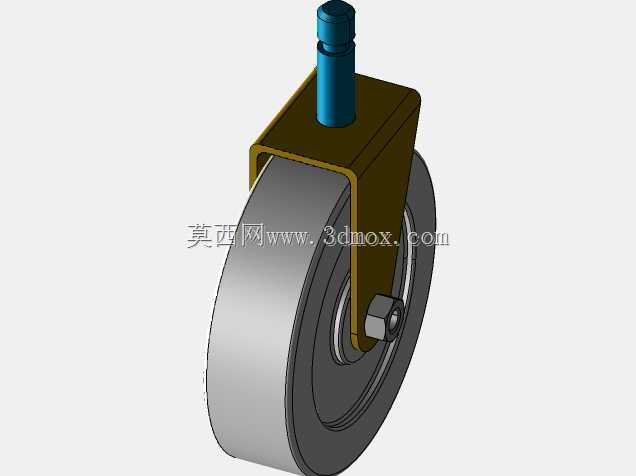

　　从结构设计逻辑来看，这款脚轮采用了插杆式旋转支架结构，顶部的圆柱形安装插杆用于与设备底部的安装套筒配合，相比平板式安装脚轮，插杆式结构安装时无需在设备底部预留大面积安装平面，仅需对应尺寸的安装孔即可完成装配，安装效率更高，同时旋转部位的受力集中在插杆轴线位置，转向时的阻力更小，推动设备转向时不会出现卡滞或偏摆。支架部分采用弯折成型的金属托架，两侧的支撑板对称分布在轮体两侧，通过轮轴螺栓将轮体夹持固定，托架的弯折弧度经过受力校核，在额定承载范围内不会出现两侧支撑板外张变形的问题，轮轴处采用螺母防松设计，长期受交变载荷作用也不会出现轮轴松脱的故障。

　　轮体部分的设计兼顾了承载与缓冲性能，软橡胶轮面的厚度经过测算，在常规设备承载下橡胶层的压缩量控制在合理区间，既不会因为压缩量过大导致转向阻力陡增，也不会因为硬度过高失去缓冲降噪的作用。轮芯采用硬质结构支撑，避免橡胶层长期受力出现整体形变，保证轮体转动时的圆度，减少移动过程中的上下颠簸。旋转支架的转动部位预留了足够的间隙，不会因为灰尘、纤维等杂物进入就出现转向卡滞，同时支架顶部与安装插杆的连接部位做了加强处理，承受侧向冲击力时不会出现支架断裂或插杆变形的问题。

　　在安装边界尺寸上，这款脚轮的安装插杆直径、插杆有效长度、轮体直径、支架总高度、轮体宽度都做了标准化的尺寸匹配，能够适配多数常规仪器设备、轻型工装架、移动工作台的底部安装尺寸，设计选型时无需额外做复杂的安装位改造，直接替换同规格的传统脚轮即可。转向结构采用360度自由旋转设计，推动设备时可以任意方向行进，不需要额外调整轮体朝向，在狭窄的车间通道或者实验室空间内移位时灵活性更强。轮体与支架之间的间隙控制合理，移动过程中不会出现轮体与支架摩擦产生阻力的问题，同时也能避免较大的杂物卡入轮体与支架之间导致轮体卡死。

　　从实际使用的可靠性角度出发，这款脚轮的金属支架表面做了防锈处理，在车间存在少量切削液、潮湿空气的环境下也不会轻易出现锈蚀，能够长期保持转向结构的活动顺畅。软橡胶轮面具备一定的耐磨性能，在日常室内使用场景下的使用寿命能够满足设备全生命周期的移动需求，不需要频繁更换脚轮。轮轴的固定方式采用标准紧固件，后期如果出现轮面过度磨损需要更换时，仅需拆下轮轴螺母即可更换轮体，维护操作简单，不需要整体更换脚轮支架，能够降低后期维护成本。在设备移位的过程中，软橡胶轮面还能起到一定的隔振作用，减少地面振动传递到设备本体，对于搭载精密仪器的移动台架来说，能够降低振动对仪器精度的影响，这也是硬质尼龙轮或者金属轮无法实现的特性。
