镂空齿轮造型iPhone防护保护壳结构设计

　　这款手机保护壳的结构设计围绕日常手持使用的防护需求与个性化外观需求展开，整体外形尺寸严格匹配对应型号iPhone的机身轮廓，长宽高参数设定为118mm×62mm×13.5mm，安装边界完全贴合手机侧边按键、接口、摄像头的开孔位置，不会对手机的正常插拔、按键按压、充电接线、镜头拍摄造成任何干涉。壳体采用一体化框架式结构，边框部分做了均匀的加厚处理，厚度控制在1.5mm左右，既能够在手机意外跌落时提供足够的缓冲形变空间，吸收侧边与边角的冲击能量，又不会过度增加整机的握持厚度，保证日常单手握持的贴合手感。

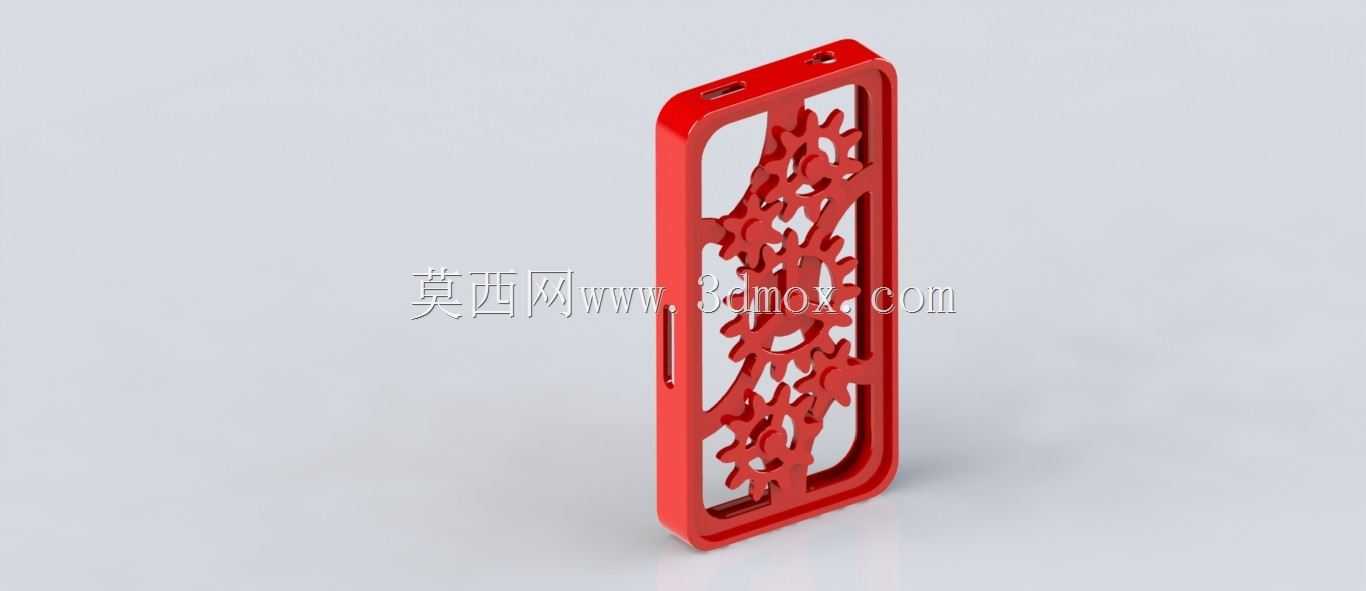

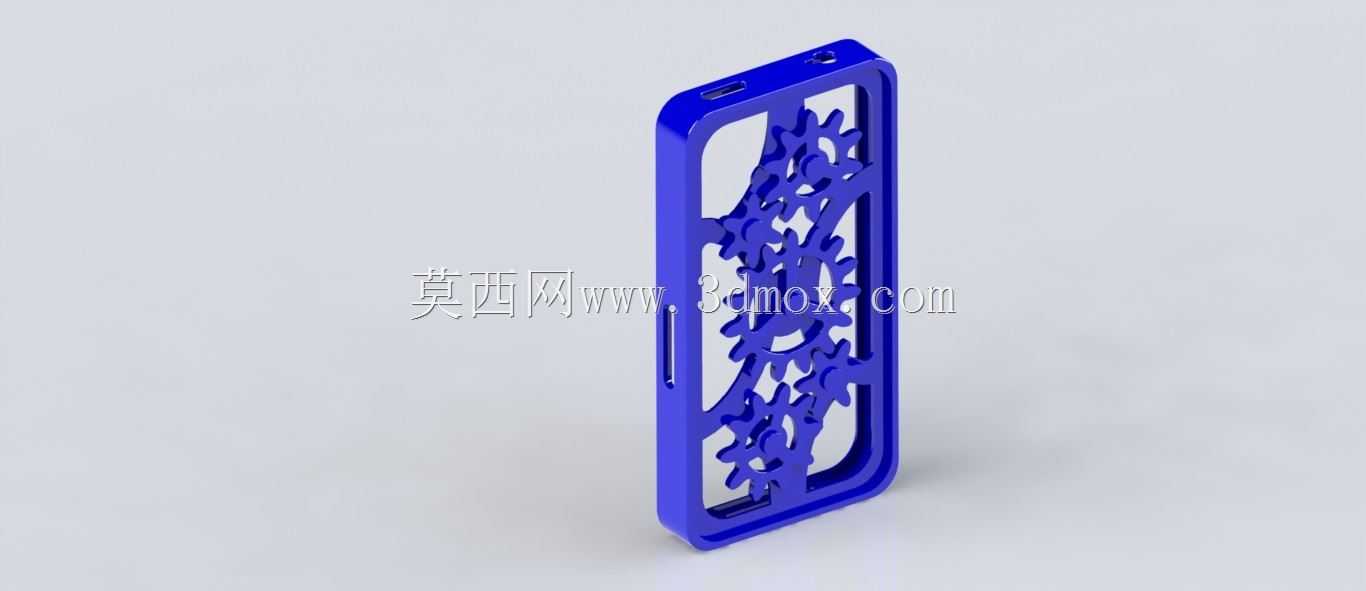

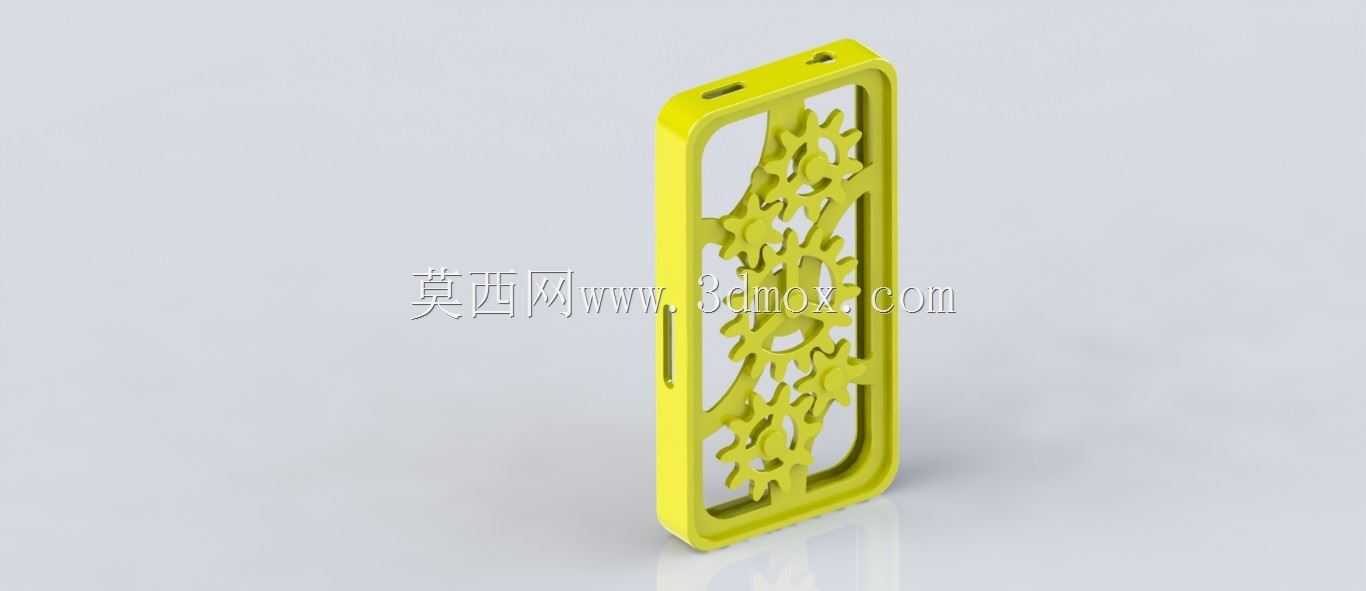

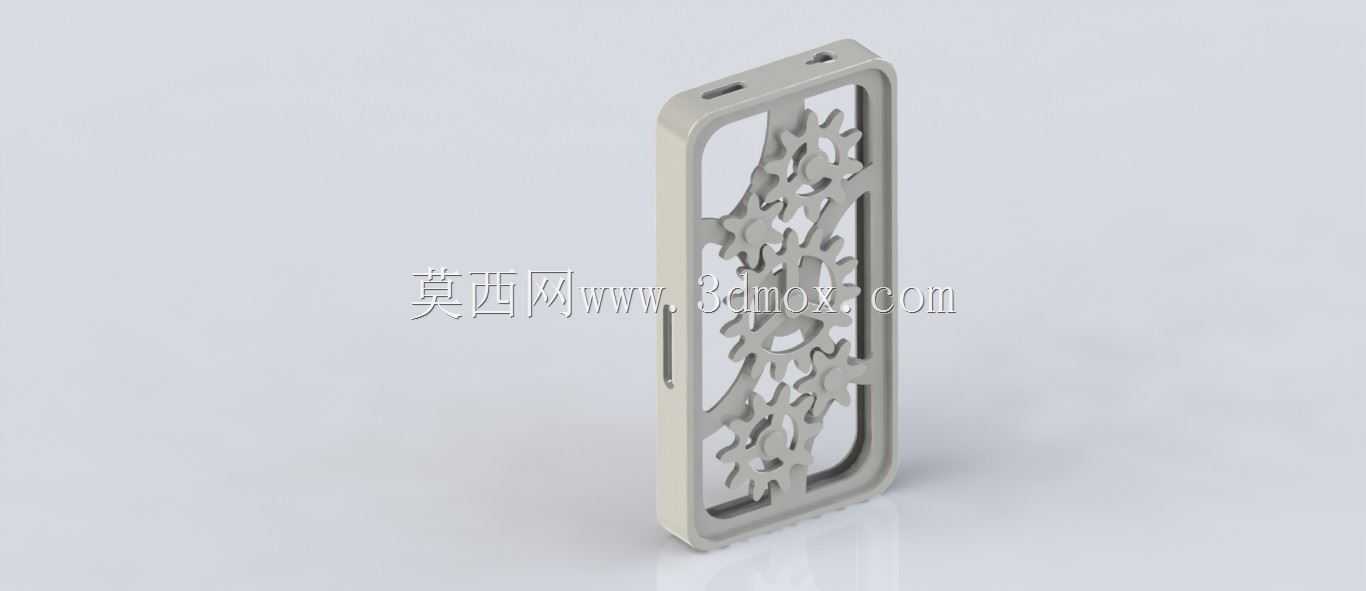

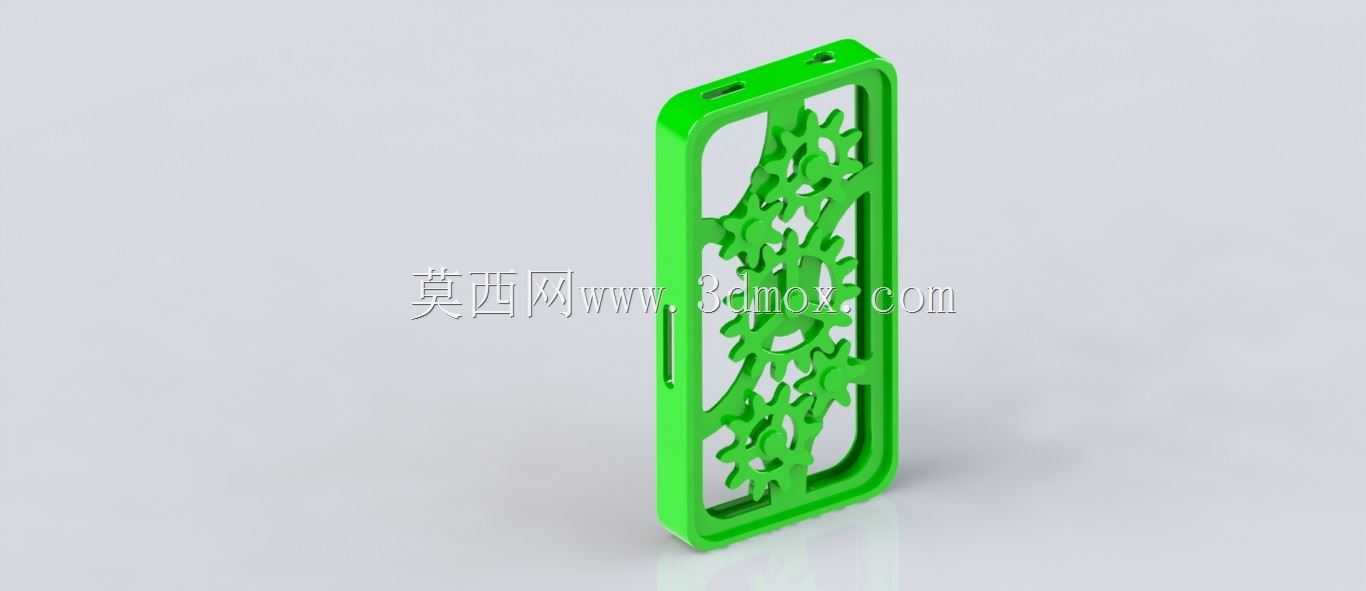

　　壳体背面采用连续啮合的齿轮组镂空造型设计，并非单纯的装饰性结构，镂空区域的排布经过受力校核，每一处连接筋的宽度都保持在2mm以上，确保整体结构的抗扭、抗弯折强度不会因为镂空设计出现大幅下降，日常使用中不会因为正常的挤压、掰动出现断裂变形。同时镂空结构能够大幅降低壳体自身重量，减少长时间握持的手部负担，还能提升手机背面的散热效率，避免手机长时间高负载运行时，封闭壳体导致热量堆积影响硬件运行稳定性。齿轮造型的镂空边缘全部做了R0.3mm的圆角过渡处理，没有尖锐的棱角，既不会在握持时硌手，也不会勾刮衣物纤维，日常取放更加顺滑。

　　从实际应用场景来看，这款保护壳适配日常通勤、办公、外出等多种使用场景，边框内侧预留了0.2mm的微凸间隙，安装后不会直接贴紧手机机身表面，避免长期使用磨损手机中框与后盖的涂层，边角位置做了高出屏幕0.8mm的凸起设计，当手机屏幕朝下平放在桌面时，凸起的边角会先接触桌面，避免屏幕玻璃直接与硬质桌面摩擦产生划痕，同时在正面跌落时能够先接触受力面，分散屏幕边缘的冲击应力。侧边的按键位置采用半包裹式的适配结构，对应音量键、电源键的位置预留了精准的按压凸点，按压反馈清晰，不会出现按键卡顿、按压力度过大的问题，底部充电接口、扬声器开孔的位置做了精准的对位避让，开孔边缘做了倒角处理，不会刮伤充电接头的表层镀层。

　　设计过程中优先考虑了3D打印成型的工艺可行性，所有结构都采用无倒扣的直壁设计，打印时不需要添加额外的支撑结构，既能够减少打印材料的消耗，也能降低后期支撑拆除的打磨工作量，打印完成后只需要简单去除层纹即可直接使用。壳体的壁厚均匀性控制在±0.1mm的公差范围内，避免打印过程中因为壁厚差异过大出现翘曲、变形的问题，保证成型后的尺寸精度，能够顺畅套入对应型号的手机，不会出现过松脱落或者过紧难以拆装的问题。齿轮组的啮合造型在背面形成了错落的凹凸纹理，能够增加手部与壳体之间的摩擦力，减少日常使用中手滑跌落的概率，同时个性化的机械风格造型也能满足用户对数码配件外观差异化的需求，区别于常规的纯色、印花保护壳，具备更强的识别度。
