入耳式有线耳机机身结构三维设计

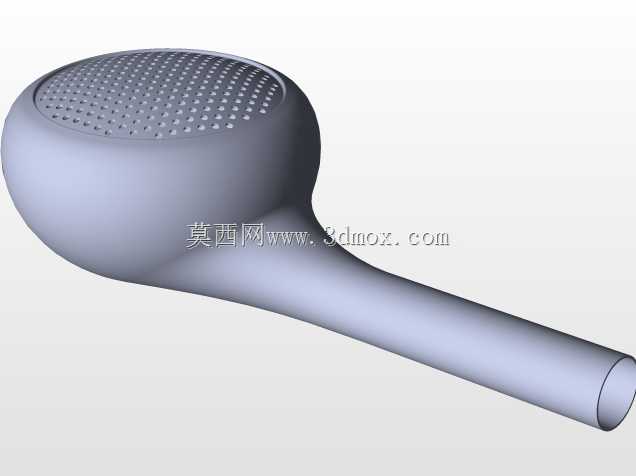

　　日常接触的有线入耳式耳机，机身部分是衔接声学单元、出线结构与佩戴贴合度的核心载体，很多初做消费电子结构的工程师容易只关注外观曲面，忽略实际装配和佩戴的工程边界，这个模型刚好把量产级耳机机身的核心结构逻辑做了完整还原。先从实际应用场景说，这类机身结构主要适配半入耳式有线耳机，覆盖日常通勤语音通话、移动设备音频播放、入门级监听配套等场景，区别于TWS耳机的内置电池与蓝牙模块结构，有线款机身不需要预留充电触点、电池仓的空间，结构重心全部放在声学出音导向、线材防弯折、佩戴贴合度三个核心维度上。从实际用途拆解，这个机身壳体首先要承担内部动圈单元的固定限位作用，前端带密集通孔的面网区域，是对应单元出音方向的声学透声结构，孔位的排布密度、

　　开孔深度直接影响高频声波的衍射效果，建模时孔位做了等距阵列排布，边缘做了0.1mm的倒角处理，避免注塑成型时出现毛边堵塞透声孔的问题，同时孔位区域的壁厚控制在0.8mm，既保证壳体结构强度，又不会因为壁厚过厚导致声波传导出现不必要的谐振。再看设计思路的落地，整个机身采用流线型变径结构，从前端圆形的出音腔体逐步过渡到尾部的出线柱，曲面过渡全部采用G2连续处理，一方面是贴合人耳耳甲腔的生理曲面，佩戴时壳体和耳腔软组织的接触压力分布均匀，长时间佩戴不会出现局部压痛点；另一方面这种渐变曲面在注塑成型时可以让塑胶熔体的流动路径更顺畅，减少结合线、缺胶等成型缺陷。外形尺寸与安装边界的部分，前端出音腔体的外径控制在14.2mm，刚好匹配常规13.

　　6mm动圈单元的装配公差，腔体内壁做了一圈0.3mm高的限位筋，单元装配时可以直接卡到限位位置，不需要额外做定位治具，点胶固定时胶层可以均匀填充在筋位与单元的间隙里，避免胶水流到振膜区域造成声学故障。尾部的出线柱外径是4.5mm，内孔直径2.2mm，刚好适配常规2.0mm外径的耳机漆包线，出线位置做了15mm长的渐细过渡段，这个长度是经过实际弯折测试验证的，日常使用中线材弯折时应力会分散在整个过渡段，不会集中在出线口位置造成线材内部铜丝断裂，很多廉价耳机容易出现单边无声的故障，大多是出线位置没有做足够长度的应力分散结构，弯折疲劳后铜丝断裂导致的。壳体的整体壁厚均匀控制在1.2mm，没有出现壁厚突变的区域，避免注塑成型时出现缩痕、翘曲的问题，出音面的孔位阵列采用环形放射排布，从中心向外孔间距逐步放大，既保证透声率达到声学设计要求的35%以上，又不会因为孔位过密导致面网区域结构强度不足，日常使用中受到挤压也不会出现开裂变形。另外在结构装配的细节上，腔体内壁预留了0.2mm的点胶槽，上下壳体合盖时胶水可以填充在槽内，不会溢出到壳体外表面影响外观，同时合盖的止口做了0.15mm的配合公差，装配后上下壳的错位量可以控制在0.05mm以内，满足消费电子产品的外观装配要求。很多建模新手做这类耳机结构时，容易把曲面做的过于追求视觉流畅，忽略实际的人耳佩戴尺寸，比如出音腔体做的过大或者过小，要么佩戴时容易脱落，要么挤压耳道造成胀痛，

　　这个模型的尺寸是参考了亚洲人耳的平均耳甲腔尺寸做的适配，腔体的弧度贴合耳屏与对耳屏之间的贴合位置，佩戴时的固定力足够，不需要额外的耳撑结构也能满足日常慢走、通勤等场景的佩戴稳定性。还有透声孔的设计，孔的深度和直径比例控制在1:1，这个比例下注塑成型时模具的镶针强度足够，不会出现生产过程中镶针折断的问题，同时孔的内壁做了抛光处理，减少声波在孔内的反射杂音，提升高频响应的清晰度。出线柱的内孔末端做了0.2mm的圆角处理，线材穿过时不会被锐边割破线皮，提升产品的使用寿命，整个壳体的结构没有多余的装饰性特征，所有曲面和结构特征都是围绕功能、成型、佩戴三个核心维度设计的，没有为了外观做不必要的凸起或者凹槽，减少了模具加工的复杂度，也降低了量产时的不良率。
