收割台垂直连接插销结构设计

　　在农业收获机械的模块化装配体系中，收割台作为直接执行作物切割、喂入作业的前端核心模块，与主机架之间的连接可靠性直接决定了作业连续性与设备维护效率，这类垂直布置的插接式连接结构，正是为解决收割台快速拆装、定位精准的需求而设计的。不同于常规螺栓法兰连接需要多件紧固件对位、多工具操作的繁琐流程，该插销式结构采用单件插接的设计逻辑，作业现场无需额外辅助工具即可完成收割台与主机架的对位锁定，尤其适配农忙时节抢收作业中快速更换不同割台、故障模块快速替换的实际场景。

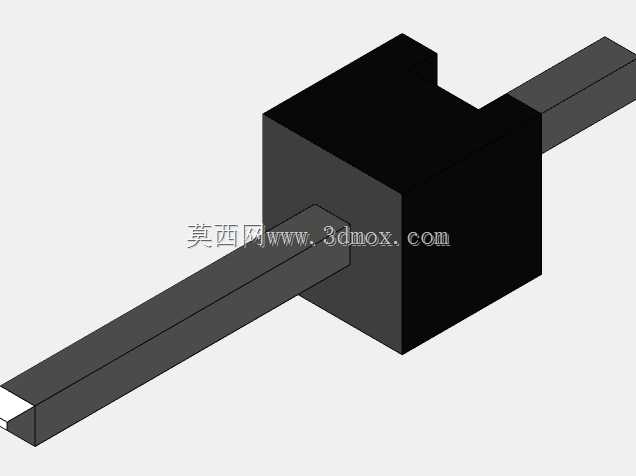

　　从结构功能来看，该部件承担双重作用：一是作为定位基准，垂直段的柱体结构与机架上的对应安装孔采用小间隙配合，装配时可自动引导割台落位到正确安装位置，消除人工对位的偏差，避免因安装错位导致的割台振动、传动对接不同心问题；二是作为承载构件，中部的横向凸台结构在插接到位后会卡在机架安装座的支撑面上，承担割台垂直方向的载荷，同时限制插销的轴向窜动，避免作业过程中因设备振动导致连接松脱。

　　设计过程中，首先明确了安装边界的约束条件：插销外露垂直段的有效插接长度控制在2.5毫米级别，这个尺寸是经过反复校核确定的——既保证足够的插接深度来承受割台作业时的交变载荷，避免插接深度不足导致的脱开风险，又不会因为插接段过长导致拆装时需要抬升割台过高，增加现场操作的难度。中部的横向凸台采用矩形截面设计，而非圆形结构，核心考虑是防转需求：矩形结构与安装座上的对应卡槽配合后，可完全限制插销自身的周向转动，避免作业过程中插销转动导致的定位偏移，同时矩形截面的抗弯截面模量更高，同等截面积下能承受更大的横向冲击载荷，适配收割台经过凹凸田块时产生的冲击荷载。

　　选材与工艺层面，这类插接件通常采用中碳钢经调质处理，表面做发黑防锈处理，兼顾强度与耐候性，毕竟农业作业环境多粉尘、高湿度，还要经常接触作物汁液、泥水，表面处理不到位很容易出现锈蚀卡滞，导致后续拆装困难。尺寸公差的设定上，插接段的外径公差取h7级，与安装孔的H8公差形成间隙配合，既保证装配顺畅，不会因为加工误差导致插不进去，又不会因为间隙过大产生旷量，避免作业过程中连接位置产生异常敲击噪音，延长连接结构的使用寿命。

　　实际装配逻辑上，该插销是从下往上穿入安装位的，下部的短柱段穿过安装座后会露出一小段，配合开口销或者弹性卡圈即可完成轴向锁定，整个装配流程单人即可操作，不需要配合吊装设备长时间对位，这对于田间作业的应急维修来说至关重要——毕竟农忙时节设备停机一小时就可能错过最佳收获窗口，快速拆装的结构设计能大幅降低故障停机时间。另外，这种单插销的垂直连接结构，还预留了一定的自适应调整空间，当机架因为焊接变形存在少量尺寸偏差时，小间隙的配合可以允许少量的位置偏移，不会因为加工或者焊接误差导致装配干涉，降低了整个机架组件的加工精度要求，进而控制整体制造成本。

　　从受力角度分析，收割台作业时的载荷主要来自三个方向：一是割台自身的重力，垂直向下作用在插销中部的凸台支撑面上，由凸台的承压面承担静载荷；二是切割器作业时产生的水平方向交变载荷，由插销垂直段与安装孔的配合面承担剪切力；三是设备行走在不平地面时产生的冲击载荷，这部分载荷是动态变化的，所以设计时在凸台的棱边位置做了小的倒角处理，避免应力集中导致的棱边崩裂，同时插销的各个截面过渡位置都采用圆角过渡，减少应力集中点，提升部件的疲劳寿命，避免长期交变载荷下出现断裂问题。

　　很多人在设计这类连接结构时容易忽略插接件的导入结构，这个模型的上下两个插接段的端部都做了小角度的倒角引导，装配时即使存在少量的位置偏差，倒角面也能引导插销顺利滑入安装孔，不需要反复调整位置，这一点在现场吊装对位时体验提升非常明显，尤其是当割台重量较大、吊装对位精度不高的时候，导入倒角的存在能大幅降低装配难度。另外，中部凸台的厚度尺寸也经过了优化，在保证足够承压面积的前提下尽可能减小厚度，控制整个部件的重量，毕竟农业机械对重量敏感，过重的连接件不仅增加材料成本，也会提升拆装时的操作强度。
