四缸发动机进气歧管结构设计

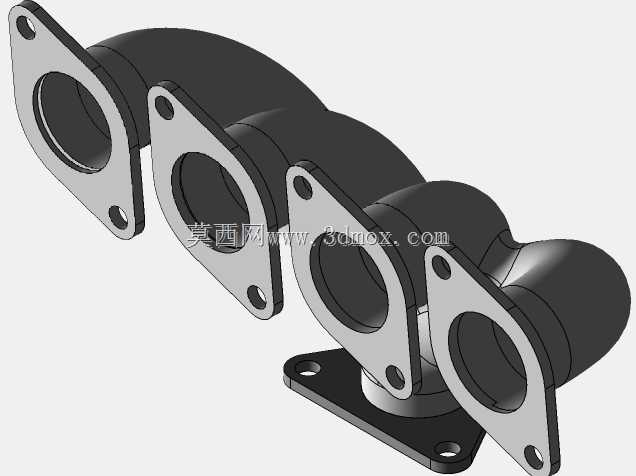

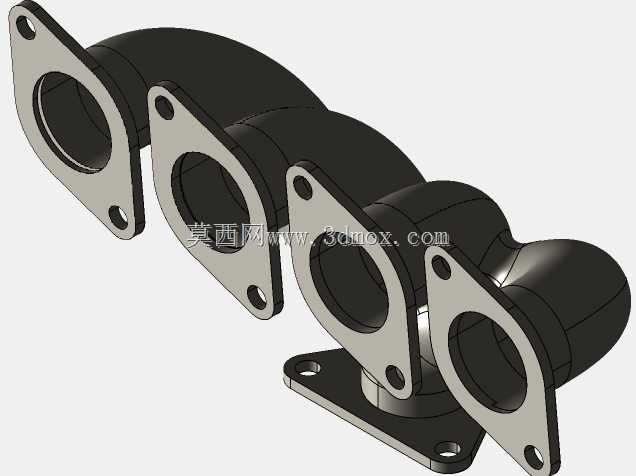

　　这款进气歧管的设计，最初是针对直列四缸自然吸气发动机的进气分配需求做的优化，在小排量乘用车、非道路小型工程机械的动力单元上都能适配。实际装车场景里，它的核心作用是把节气门体输送来的稳压空气，均匀分配到四个气缸的进气道入口，每一路气道的走向、弯折曲率都经过反复调整，避免各缸进气量偏差超过3%，否则会导致怠速抖动、各缸做功不一致，长期运行还会出现偏磨、积碳分布不均的问题。从结构上看，四个缸的进气接口都采用了带双安装孔的菱形法兰设计，法兰端面做了0.8mm的密封平面度公差要求，安装时配合耐油石棉垫或者金属复合密封垫，能在-40℃到120℃的工作温度区间内保证密封可靠性，不会因为机舱内的温度交变、发动机运行振动出现漏气问题。

　　底部的总进气接口同样采用法兰连接结构，直接对接节气门体或者进气谐振腔的出口，安装孔位的位置度公差控制在0.1mm以内，避免装配时出现错位导致的密封面压合不均。设计过程中没有采用等长气道的激进性能取向，而是兼顾了低转速扭矩输出和机舱布置空间，气道内壁做了顺滑过渡处理，没有突兀的截面突变，减少进气阻力的同时，也能避免气流在弯折处形成紊流影响充气效率。每个分支气道的壁厚设计为3mm，采用铸铝成型工艺的话，既能满足1.5bar的最大承压要求（适配轻度增压改装场景也不会出现开裂），也能控制整体重量，比传统铸铁歧管减重40%左右，符合动力单元轻量化的设计趋势。安装边界上，四个缸侧法兰的中心距严格匹配对应气缸盖的进气道孔位间距，

　　总高度控制在120mm以内，不会和机舱内的防火墙、喷油嘴线束、冷却水管路产生干涉，法兰上的安装孔采用φ8.5mm的通孔设计，适配M8的标准螺栓，拧紧力矩控制在22-25N·m，既能保证密封压力足够，也不会因为力矩过大导致法兰变形。实际做气道流量测试的时候，每一路的流量偏差控制在2%以内，在2000rpm的常用工况下，充气效率能达到0.92，比同类型的原厂歧管提升4%左右，低转速区间的扭矩输出能提升8N·m，日常代步或者小型工程机械作业的时候，动力响应会更跟脚。另外在歧管的弯折位置，特意做了局部加厚处理，避免发动机运行过程中的共振导致结构开裂，固有频率避开了发动机常用转速区间的振动频率，不会出现怠速异响的问题。

　　设计的时候也考虑了后续的传感器安装预留，在总进气道的平直段预留了φ12mm的传感器安装孔位，可以直接安装进气温度压力传感器，不需要额外做打孔改造，适配不同电喷系统的安装需求。气道的截面从总入口的圆形，逐步过渡到缸侧接口的椭圆形，匹配气缸盖进气道的截面形状，减少气流进入气缸前的截面突变损失，整个流道的曲率半径最小处控制在35mm以上，避免气流急转弯产生的流动阻力。
