错位螺纹互锁益智拆装螺栓螺母结构

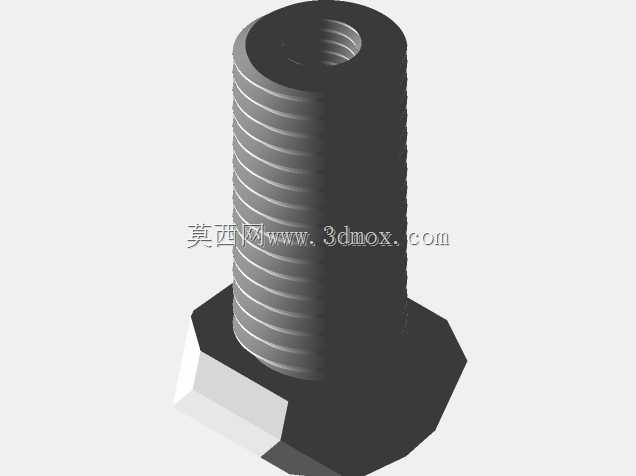

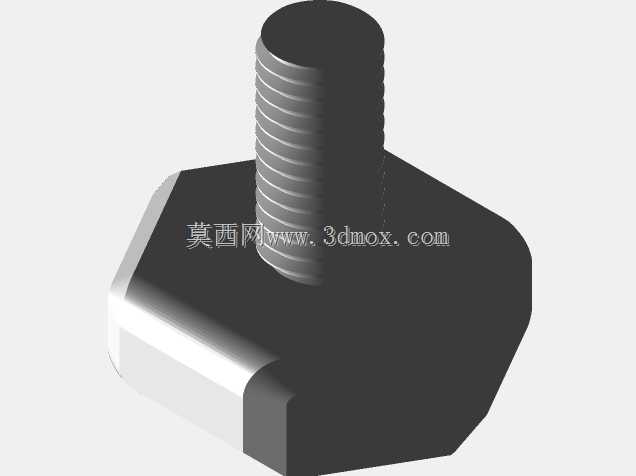

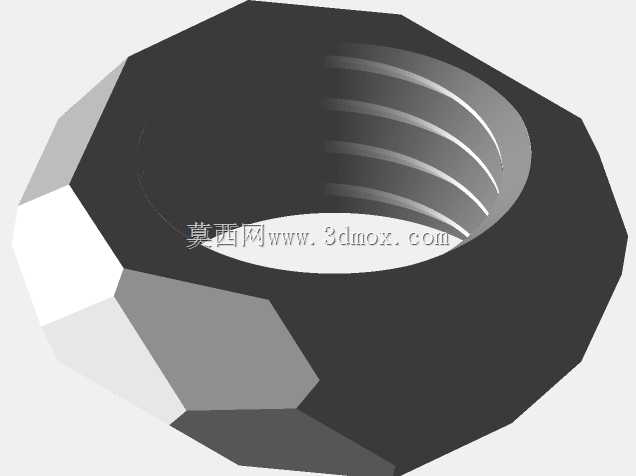

　　这套错位螺纹互锁结构，最初是作为机械原理演示教具开发的，后来也被用作工业设计展的互动展品、机械拆装实训的入门考核件，不少工装夹具的快锁结构也借鉴了它的错位配合思路。从结构本身来看，它打破了常规螺纹副的连续配合逻辑，常规六角头螺栓的螺杆段做了分段错位的螺纹切削，两段螺纹的起始角偏移了半个螺距，配合的六角厚螺母内螺纹也做了对应分段的错位加工，当螺母顺着外螺纹拧入到两段螺纹的衔接位置时，会出现看似卡死的状态，只有将螺母旋转到特定角度，对齐两段螺纹的错位衔接槽，才能继续拧动，最终实现“螺栓两端封闭却能拆下螺母”的视觉错觉效果。

　　从实际应用场景来说，它除了作为益智拆装玩具之外，在工业领域常被用作设备检修口的防拆锁件，不需要额外加装铅封，仅靠结构本身的错位逻辑就能避免非专业人员随意拆卸设备内部的敏感部件，在一些户外计量设备、公共设施的紧固件上，这种错位螺纹结构能大幅降低无关人员随意拧动紧固件带来的设备故障风险。做结构设计的时候，首先要确定螺纹的公称尺寸，这套结构选用的是常规M12粗牙螺纹，螺距1.75mm，外螺纹的两段错位段长度分别为18mm和12mm，中间的错位衔接槽宽度控制在0.2mm，既不会让螺母在正常拧动时出现滑牙，又能在衔接位置形成明显的卡顿感，六角头的对边尺寸按照标准M12螺栓的18mm对边做，方便用常规扳手拧动，螺母的厚度做到20mm，比标准M12螺母厚8mm，用来容纳两段错位的内螺纹段，避免螺纹啮合长度不足导致的滑牙问题。

　　安装边界上，这套结构的整体外接尺寸和标准M12六角螺栓完全一致，螺栓总长度35mm，六角头厚度6mm，不需要对原有安装孔做任何修改就能直接替换常规螺栓，适配厚度10-25mm的安装板，穿过安装板之后拧上螺母，常规拧紧力矩控制在15N·m就能达到足够的锁紧力，和普通螺栓的安装操作逻辑没有区别，只是拆卸的时候需要掌握错位对齐的技巧。设计的时候特意将两段螺纹的错位角度做了非对称处理，不是简单的180度偏移，而是偏移了92度，这样普通人在不了解结构原理的情况下，很难靠随机拧动找到解锁位置，防拆效果比普通的带孔铅封螺栓更好，而且不需要额外的配件，靠自身结构就能实现防拆功能，后期维护的时候专业人员只需要记住错位角度，就能快速拆卸，不需要破坏紧固件，重复利用率远高于一次性铅封件。

　　从加工工艺来说，外螺纹的错位段需要在数控车床上分两次装夹加工，第一次装夹加工下段螺纹的时候，在主轴编码器上标记好起始位置，加工完下段之后松开卡盘，将工件旋转92度之后重新装夹找正，再加工上段螺纹，中间的衔接槽用宽度0.2mm的切槽刀加工，保证两段螺纹的衔接处没有毛刺，避免螺母拧动的时候出现卡滞；内螺纹的加工也是同样的逻辑，分两次攻丝或者车削，保证内螺纹的错位角度和外螺纹完全匹配，加工完成之后要做螺纹通止测试，保证螺母在两段螺纹上都能顺畅拧动，只有在衔接位置需要调整角度才能通过。很多人第一次接触这个结构的时候都会觉得违背机械常识，明明螺栓两端都是封闭的六角头和螺纹收尾，螺母却能在掌握技巧之后完整拆下来，本质上就是利用了螺纹分段错位的视觉差，加上六角外形和标准螺栓完全一致，第一眼很难发现螺纹的分段设计，不管是作为机械原理教学的演示件，还是作为特殊场景的防拆紧固件，都有很强的实用价值，在三维建模的时候需要特别注意两段螺纹的起始角匹配，一旦角度偏差超过1度，螺母就会在衔接位置彻底卡死，无法顺利拧动，建模的时候可以先做完整的连续螺纹，再用拉伸切除的方式去掉错位部分的螺纹牙，保证两段螺纹的牙型在衔接位置能平滑过渡，不会出现干涉。
