模块化拼装式DIY灯箱框架结构设计

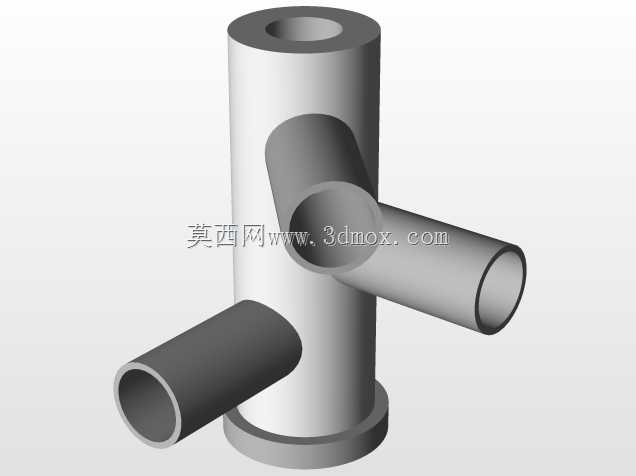

　　这款拼装式灯箱框架的设计，最初是面向小型摄影工作室、产品拍摄从业者的轻量化布光需求展开的，日常拍摄小型五金零件、文创产品、手办模型时，常需要搭建可控的柔光环境，市售成品灯箱要么尺寸固定无法适配不同规格的拍摄对象，要么整体重量偏大不便外出携带，这套结构刚好能解决这类场景的使用痛点。整个框架采用分体式设计思路，没有采用一体化焊接或者整板裁切的成型方式，核心受力构件分为三类：边角三通连接件、平面交叉X型连接件、杆状支撑主梁，所有需要定制加工的部件仅包含两类连接件，支撑主梁可直接采用市面常见的1/4英寸标准定位销裁切获得，外覆的柔光面可直接采用常规的布里斯托板裁切后固定在框架外侧，不需要额外定制专用蒙皮配件，

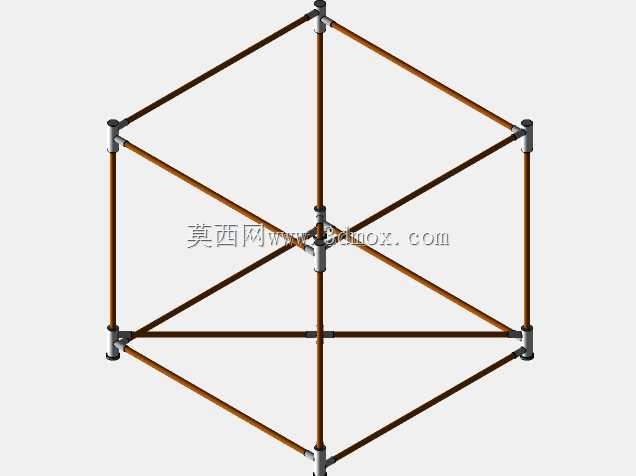

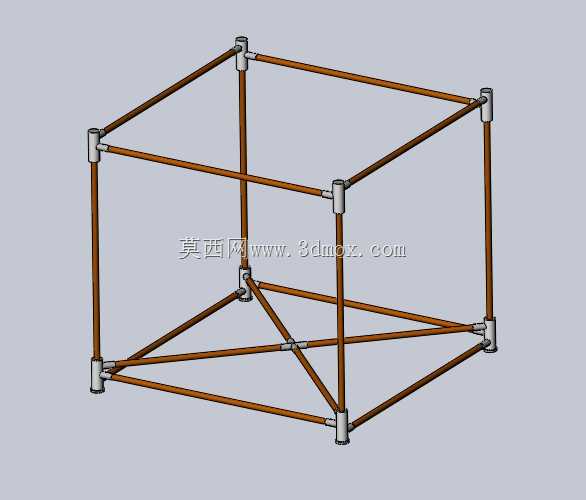

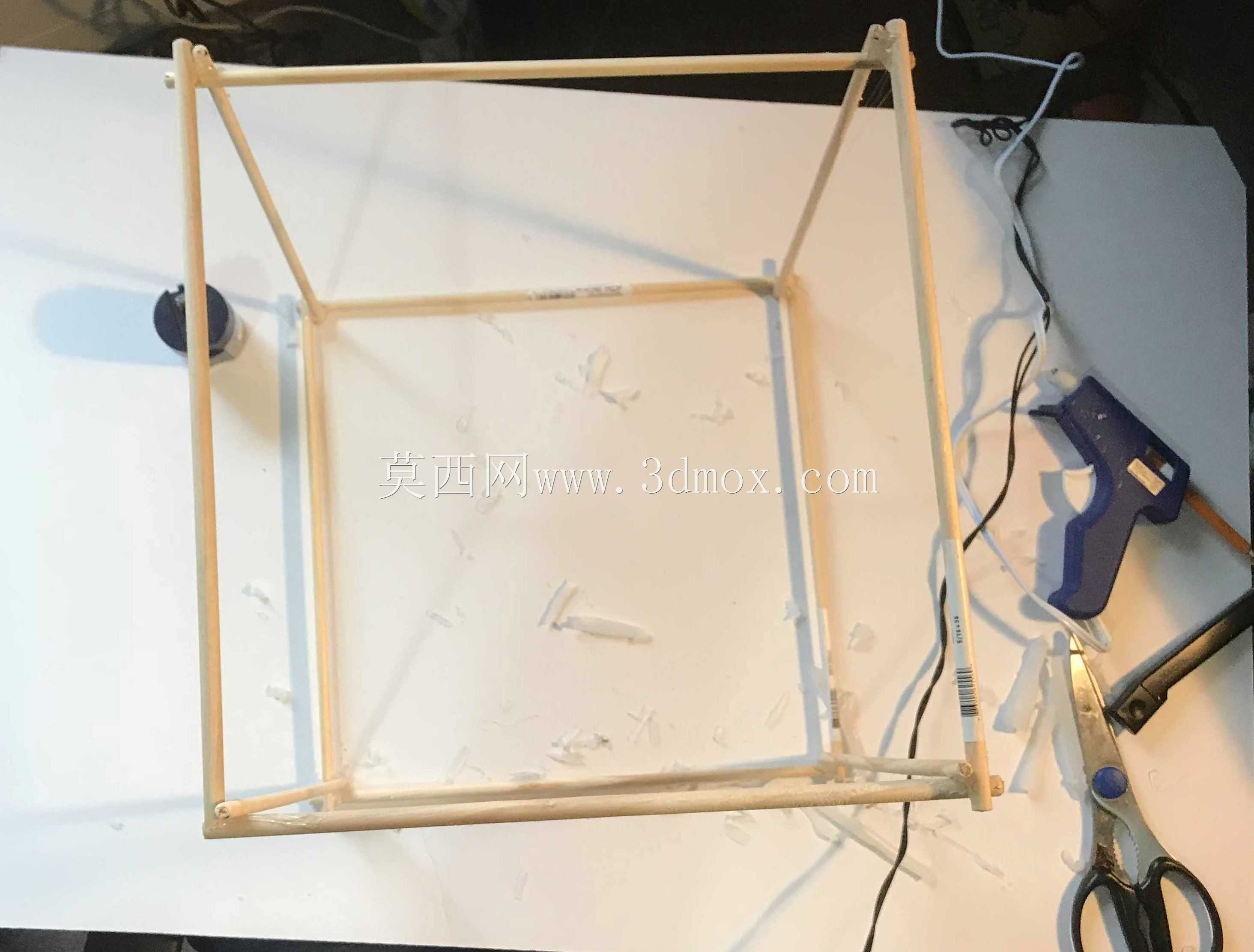

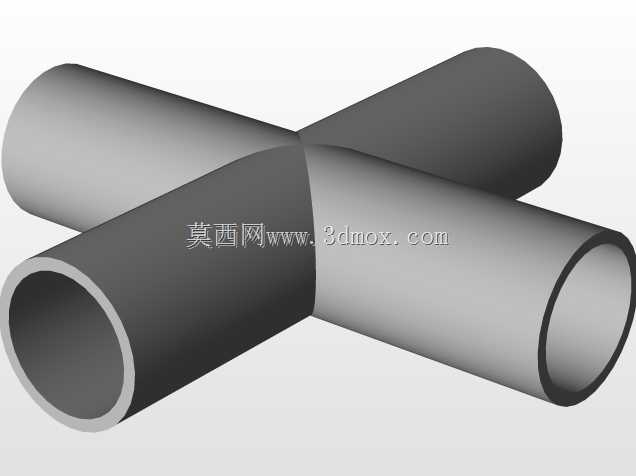

　　大幅降低了整套装置的制作门槛与物料成本。从结构受力逻辑来看，框架的竖向支撑杆承担整体的竖向承重，横向支撑杆维持各边的尺寸边界，底部设置的交叉斜撑结构可以抵消框架放置时的侧向扭力，避免框架出现平行四边形形变，中间层的X型连接件一方面可以对长跨距的支撑杆做中部支撑，减少长杆受压时的弯曲挠度，另一方面也可以作为内部柔光布、补光灯板的挂载点位，使用者可以根据拍摄需求灵活调整内部补光的位置与角度。在安装边界的设计上，所有连接件的插接孔位都做了与1/4英寸定位销的间隙配合公差，孔位深度控制在10mm，既可以保证杆件插入后不会出现松脱晃动，也不需要额外的粘接或者螺丝固定，徒手即可完成整套框架的拼装与拆卸，拆卸后所有杆件、

　　连接件都可以收纳进小型工具盒内，外出拍摄携带时不会占用过多储物空间。框架的整体外形尺寸没有做固定限制，使用者可以根据自身拍摄的产品尺寸，裁切对应长度的定位销作为支撑杆，只要搭配对应规格的边角连接件与X型中间连接件，就可以拼装出不同长宽高比例的灯箱框架，小到可以放置在桌面拍摄首饰零件的200mm见方小尺寸，大到可以拍摄鞋包、小型数码产品的600mm边长尺寸，都可以通过调整杆件长度实现，不需要重新开模制作连接件。在实际使用场景中，这套框架除了作为摄影柔光箱的支撑结构外，也可以作为小型绿植的保温棚框架、桌面设备的防尘罩框架使用，只需要更换外覆的面材即可适配不同的功能需求，

　　比如更换透明PVC板就可以作为小型设备的透明防尘 enclosure，更换遮光黑布就可以作为暗房操作的小型避光舱。设计时特意规避了非标定制的长尺寸构件，所有需要加工的连接件都采用了对称式结构，打印制作时不需要添加额外支撑，成型后去除毛刺即可直接使用，连接件的边角位置都做了R2的圆角处理，避免拼装时划伤手部或者刮破外覆的柔光材料，插接孔的入口位置做了1mm的导向倒角，即使杆件裁切时存在微小的端面倾斜，也可以顺利插入孔位完成拼装。整套结构没有采用复杂的锁止机构，完全依靠杆件与孔位的配合摩擦力维持结构稳定性，正常放置使用时不会出现松垮变形的情况，如果需要提升整体结构的抗扭性能，也可以在插接位置涂抹少量厌氧胶做永久固定，作为固定放置的灯箱长期使用。
