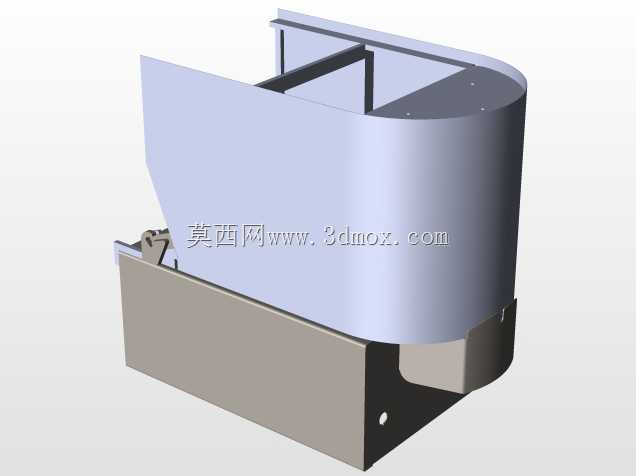

弧形壳体传感器安装基座结构设计

　　在工业传感检测场景中，这类弧形壳体的安装基座主要用于光电类、接近类传感器的集成安装，常见于自动化生产线的物料到位检测、工位位置校验环节，适配输送线侧边、设备转角处的安装需求，解决常规方形安装座无法贴合弧形设备外壁、占用过多工位空间的问题。从结构设计来看，整体采用上下分层的布局，上部弧形壳体做了半包围式的围挡设计，圆弧半径匹配多数工业设备的弧形护板曲率，安装后可与设备外壁齐平，不会突出形成磕碰风险，壳体内部设置了两道纵向加强筋，既可以分隔不同的传感器安装位，避免多传感器之间的信号干扰，也能提升薄壁壳体的抗形变能力，在设备运行产生振动的工况下，不会因为长期共振导致壳体变形、传感器检测位偏移。下部的矩形安装座做了沉边设计，

　　与上部壳体衔接时采用嵌入式配合，接缝处预留了密封胶条的安装槽，可在有粉尘、少量切削液飞溅的车间环境下使用，避免杂物进入壳体内部影响传感器接线与元件寿命。安装边界方面，下部基座的底面为平整安装面，设置了两个对称的安装孔位，孔位间距适配常规的工业铝型材安装槽尺寸，既可以通过螺栓直接固定在型材框架上，也能搭配L型安装支架调整安装高度，上部壳体的圆弧端做了倒圆角处理，圆角半径为壳体壁厚的两倍，避免安装维护时划伤操作人员。设计过程中优先考虑了传感器的走线需求，壳体后侧预留了开放式的走线缺口，不需要拆开整个壳体就能完成传感器的接线与更换，内部的安装平面做了0.2mm的平面度公差控制，保证传感器安装后检测面的平行度符合检测精度要求，

　　不会因为安装面倾斜导致检测距离出现偏差。不同于常规的方形传感器安装盒，这款结构的弧形侧面可以直接贴合圆形料道、弧形护板的安装面，不需要额外制作转接垫块，减少了安装时的配件数量，也让整体安装后的外观更整洁。上部壳体的壁厚做了差异化设计，圆弧面壁厚略薄于直边侧壁，在保证整体结构强度的前提下控制整体重量，降低安装座对固定点的载荷要求，即使是在薄壁型材上安装也不会出现型材变形的问题。下部基座的前端设置了一个内凹的避让槽，用于传感器检测头的伸出或者接线插头的容纳，避免插头突出基座被物料剐蹭导致松脱。在实际使用场景中，这类基座多用于包装生产线的料仓料位检测、输送线的工件计数检测，弧形的外形可以顺着料道的弧度布置，

　　不会在料道旁形成突出的结构导致工件卡滞，半包围的壳体也能为传感器遮挡上方掉落的物料碎屑，减少传感器镜头的清洁频次，降低维护工作量。结构上没有采用复杂的卡扣连接，上下部分通过螺栓固定，拆卸时只需要拧下底部的固定螺栓就能分开上下壳体，对内部的传感器进行调整或者更换，适合车间一线维护人员快速操作，不需要专用工具就能完成维护作业。
